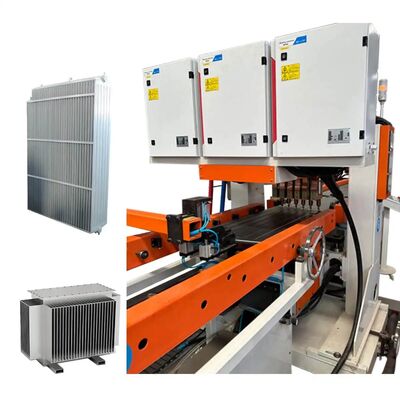

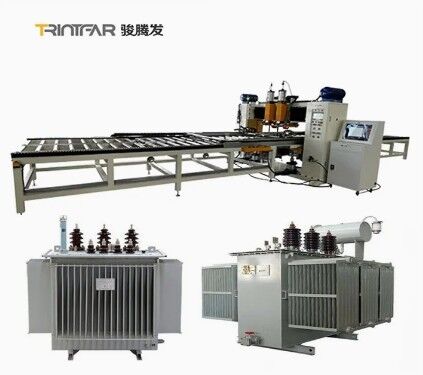

Εξαγωγική γραμμή εντελώς αυτόματου θερμοκηπίου μετασχηματιστή ισχύος

Μεγάλες Εικόνας : Εξαγωγική γραμμή εντελώς αυτόματου θερμοκηπίου μετασχηματιστή ισχύος

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	TRINTFAR
Πιστοποίηση:	CE
Αριθμό μοντέλου:	FVM-170KVA

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD 10000-50000 set
Συσκευασία λεπτομέρειες:	ΞΥΛΙΝΟ ΚΟΥΤΙ
Χρόνος παράδοσης:	Εντός 90 ημερών από την τελική πληρωμή
Όροι πληρωμής:	L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς:	50 το χρόνο

Επικοινωνία

Εξαγωγική γραμμή εντελώς αυτόματου θερμοκηπίου μετασχηματιστή ισχύος

περιγραφή

Χωρητικότητα μηχανήματος::	120μ/λεπτό	Σέρβις μετά την εγγύηση:	Τεχνική υποστήριξη βίντεο
Αυτόματος βαθμός:	Αυτόματο	Κατάσταση:	Νέος
Δυναμικό:	220V/380V	ισχύς (w):	220-450KW
Ονομα:	Γραμμή παραγωγής καλοριφέρ υψηλής απόδοσης από χάλυβα Κίνας	Βασικά συστατικά::	PLC, Κινητήρας, Ρουλεμάν, Κιβώτιο ταχυτήτων, Κινητήρας, Δοχείο πίεσης, Γρανάζια,

Ροή εργασίας

Ροή εργασίας:Ξετύλιγμα→διαμόρφωση κυλίνδρων→ υδραυλική πρέσα→ αναστροφή → πολλαπλή σημειακή συγκόλληση→ συγκόλληση πλευρικής ραφής → συγκόλληση κεφαλής → πλευρική κοπή → τελικό προϊόν → αυτόματη μηχανή στοίβαξης πάνελ

Κύριος εξοπλισμός

Σταθμός διαμόρφωσης κυλίνδρων
Ταχύτητα κύλισης: 6-14 m/min
Ρυθμιζόμενη πίεση Τελική διάτρηση: υδραυλική πρέσα 315 τόνων
Κωδικοποιητής περιστροφής & σερβοκινητήρας για ακρίβεια μήκους/μεγέθους πτερυγίων
Ο μηχανισμός ευθυγράμμισης διασφαλίζει την επιπεδότητα του μεμονωμένου τεμαχίου
Το ξετυλιγμένο υλικό τοποθετείται σε ράμπα εκφόρτωσης 5 τόνων μέσω τρόλεϊ φόρτωσης & κυλίεται σε φύλλα
Προαιρετική τάφρος buffer κατόπιν αιτήματος του πελάτη

Σταθμός αναστροφής και σύνδεσης
Ταχύτητα μεταφοράς: 5-15 m/min
Αναστροφή πτερυγίων ψυγείου κατά 180°
Συσκευή αναστροφής: περιστρεφόμενη σχάρα, σχάρα αναστροφής, σύστημα μετάδοσης, συσκευή αναστροφής, συσκευή ώθησης, κ.λπ.
Το πρώτο φύλλο φτάνει στην προκαθορισμένη θέση → αναστρέφεται στην αντίθετη σχάρα μεταφοράς
Το δεύτερο φύλλο φτάνει στην προκαθορισμένη θέση → η συσκευή ώθησης το μετακινεί πάνω στο πρώτο φύλλο, ολοκληρώνοντας τη σύνδεση

Σταθμός προ-σημειακής συγκόλλησης διπλής κεφαλής
Δύο σετ συσκευών πίεσης σημειακής συγκόλλησης
Ισχύς: 60 KVA
Μετά την αναστροφή & συναρμολόγηση, η μηχανή προ-σημειακής συγκόλλησης ευθυγραμμίζει & σταθεροποιεί τα τεμάχια εργασίας για πολλαπλή σημειακή συγκόλληση

Σταθμός πολλαπλής σημειακής συγκόλλησης γέφυρας
12 σετ συσκευών πίεσης σημειακής συγκόλλησης
Κεφαλή συγκόλλησης διπλής κεφαλής, 6 σημεία/σειρά
Τροφοδοτικά AC: 12 σετ
Ισχύς: 12 * 50 KVA Διπλή σειρά συγκόλλησης για βελτιωμένη απόδοση

Σταθμός συγκόλλησης διπλής πλευρικής ραφής
2 σετ μηχανών συγκόλλησης ραφής, συμμετρικά διατεταγμένα
4 σετ κεφαλών πίεσης συγκόλλησης ραφής
2 σετ τροφοδοτικών συγκόλλησης μεταβλητής συχνότητας
Ισχύς: 2 * 160 KVA
Μέγιστη πίεση: 12.000 N
Μηχανισμός διαφορικής μετάδοσης
Ταχύτητα συγκόλλησης ραφής: 0-2,8 m/min

Σταθμός κύλισης κοπής και ευθυγράμμισης
Αποτελείται από κουτί μηχανής, συσκευή κίνησης, συσκευή κοπής, μηχανισμό θραύσης ακμών, μηχανισμό ευθυγράμμισης, σύστημα ηλεκτρονικού ελέγχου, πνευματικό σύστημα, κ.λπ.
Ο δίσκος κύλισης κοπής κόβει και τις δύο πλευρές. ο δίσκος κοπής κατασκευασμένος από χάλυβα εργαλείων κράματος (ανθεκτικός σε κρούση, ανθεκτικός στη φθορά, μεγάλη διάρκεια ζωής)
Ταχύτητα κύλισης κοπής: 2-6 m/min
Ισχύς κίνησης: 4 kW

Σταθμός τελικής διάτρησης
Αποτελείται από βάση, μηχανισμό ανύψωσης, πλαίσιο διάτρησης, μήτρα διάτρησης, κύλινδρο διάτρησης, κύλινδρο ανύψωσης και υδραυλικό σταθμό
Χρησιμοποιείται για την κοπή χαλαρών άκρων για να διασφαλιστεί η ευθυγράμμιση και η συνέπεια των ακμών
Μήτρα διάτρησης με λοξή ακμή για μείωση της δύναμης διάτρησης
Πίεση μηχανής διάτρησης: 160 T

Σταθμός συγκόλλησης με τόξο αργού άκρου
2 σετ εξοπλισμού, διατεταγμένα συμμετρικά
1 σετ για συγκόλληση μπροστινού άκρου, 1 σετ για συγκόλληση πίσω άκρου του τεμαχίου εργασίας
4 σετ τροφοδοτικών συγκόλλησης με τόξο αργού Panasonic
Εύρος ρεύματος: 5-315 A
Ταχύτητα συγκόλλησης: 300-600 mm/min

Σταθμός παλετοποίησης
Χωρητικότητα αποθήκευσης ανά ράμπα παλετοποίησης: 40 τεμ.
Απόσταση παλέτας: 45 mm
Μέθοδος αρπαγής: Ο κύλινδρος σφίγγει το υλικό, ο αρπάγης περιστρέφεται κατά 90° για να το τοποθετήσει στη ράμπα
Μέθοδος εργασίας καροτσιού υλικού: Σερβο-βηματική κίνηση, μετακινείται στην επόμενη θέση μετά την τοποθέτηση 1 τεμαχίου, χειροκίνητη αντικατάσταση καροτσιού όταν η ράμπα είναι γεμάτη

Μηχανή διάτρησης σωλήνα κεφαλής

Η Μηχανή Διάτρησης Κεφαλής ευρετηριάζει αυτόματα για να δημιουργήσει έως και 40 ζεύγη υποδοχών σε έναν σωλήνα (μέγιστο 40 πάνελ). Ο σωλήνας κόβεται με 2 ειδικά διαμορφωμένες ορθογώνιες υποδοχές ανά πάνελ. Η εσωτερική στήριξη αποτρέπει την παραμόρφωση κατά τη διάτρηση. Χρόνος κύκλου ανά διάτρηση: ~6 δευτερόλεπτα.

Στήριγμα συναρμολόγησης
Το Οριζόντιο Στήριγμα Συναρμολόγησης βοηθά στη συναρμολόγηση πάνελ ψυγείου σε σωλήνες κεφαλής. Τα πάνελ τοποθετούνται σε στήριγμα ράμπας στην Αυτόματη Μηχανή Στοίβαξης και στη συνέχεια στο στήριγμα. Το ένα άκρο ρυθμίζεται χειροκίνητα ως προς το μήκος, ενώ το άλλο άκρο χρησιμοποιεί υδραυλική πρέσα για να συγκρατεί και να τοποθετεί για σημειακή συγκόλληση.

Τραπέζι συγκόλλησης φλάντζας
Το τραπέζι στήριξης φλάντζας με τροφοδοσία έχει σχεδιαστεί για να ευθυγραμμίζει με ακρίβεια τις φλάντζες στήριξης στην κεντρική γραμμή του ψυγείου. Με ρυθμίσεις με τροφοδοσία για το μήκος του πάνελ και το βάθος συναρμολόγησης, επιτρέπει γρήγορη αναδιαμόρφωση για αλλαγές παραγωγής. Η τοποθέτηση σερβοκινητήρα διασφαλίζει ακριβείς συναρμολογήσεις.

Τραπέζι αναστροφής για συναρμολόγηση συγκόλλησης
Το τραπέζι αναστροφής με τροφοδοσία έχει σχεδιαστεί για να αναστρέφει τα στοιχεία του ψυγείου για τη συναρμολόγηση του ψυγείου, μετά τη συγκόλληση του σωλήνα κεφαλής από τη μία πλευρά, στη συνέχεια αναστρέφει το ψυγείο για να συγκολλήσει την άλλη πλευρά.

Άλλες πληροφορίες

Λεπτομέρειες προϊόντος

Τεχνικές Υπηρεσίες

Η Γραμμή Παραγωγής Πτερυγίων Ψυγείων Μετασχηματιστών Trintfar Horse πληροί τα διεθνή πρότυπα και προσφέρει μια πιο οικονομική και ανταγωνιστική τιμή.

Πλήρως Αυτόματη Γραμμή Παραγωγής Πτερυγίων Ψυγείων Μετασχηματιστών Διάγραμμα Διάταξης

Αποτελέσματα Παραγωγής

Τηρούμε την πελατοκεντρικότητα και παρέχουμε στην εταιρεία σας ολοκληρωμένες υπηρεσίες προ-πωλήσεων και μετά-πωλήσεων, όπως εγκατάσταση, θέση σε λειτουργία, εκπαίδευση και συντήρηση.

Υπηρεσία προ-πωλήσεων: Πριν από την υπογραφή της σύμβασης, η εταιρεία παρέχει στους πελάτες διάφορες λύσεις παραγωγικής διαδικασίας και υπηρεσίες τεχνικών συμβούλων για τον εξοπλισμό.

Εγκατάσταση και θέση σε λειτουργία: Σύμφωνα με τη σύμβαση, η εταιρεία μας θα μεταφέρει με ασφάλεια τον εξοπλισμό στον καθορισμένο από τον χρήστη χώρο εγκατάστασης εντός της καθορισμένης προθεσμίας και θα στείλει μηχανικούς τεχνικών υπηρεσιών για να τον εγκαταστήσουν επί τόπου. Όταν ο χρήστης διαθέτει τα βασικά ανταλλακτικά εγκατάστασης και θέσης σε λειτουργία, ο μηχανικός τεχνικών υπηρεσιών θα εγκαταστήσει και θα ρυθμίσει το μηχάνημα για χρήση από τον χρήστη, διασφαλίζοντας ότι το περιβάλλον εγκατάστασης και θέσης σε λειτουργία είναι τακτοποιημένο, καθαρό και οργανωμένο.

Εκπαίδευση μετά-πωλήσεων: Η εταιρεία προσφέρει δωρεάν τεχνική εκπαίδευση (τουλάχιστον 5 ημέρες) στον χώρο του αγοραστή ή στο κέντρο εκπαίδευσης του πωλητή. Βασικά θέματα περιλαμβάνουν:

-Χρήση λογισμικού ελέγχου
-Διαδικασίες ενεργοποίησης/απενεργοποίησης
-Ρυθμίσεις παραμέτρων πάνελ και λογισμικού
-Βασικός καθαρισμός και συντήρηση μηχανής
-Χειρισμός κοινών βλαβών υλικού
-Προφυλάξεις λειτουργίας

Συντήρηση εξοπλισμού

-Εγγύηση ενός έτους μετά την τελική αποδοχή;
-Ο χρόνος απόκρισης εξυπηρέτησης πελατών είναι εντός 24 ωρών;
-Παρέχονται επισκευές επί πληρωμή μετά την περίοδο εγγύησης.

Όχι	Όνομα	Μοντέλο	Ποσότητα	Μονάδα
1	Αυτόματη μηχανή ξετύλιξης	FJJ-0-0	1	Σετ
2	Μηχανή κύλισης διαμόρφωσης κοπής	CXJ-0-0	1	Σετ
3	Μηχανή αναστροφής και συναρμολόγησης	FZJ-0-0	1	Σετ
4	Μηχανή προ-σημειακής συγκόλλησης διπλής κεφαλής	DN60-2C	1	Μονάδα
5	Μηχανή σημειακής συγκόλλησης γέφυρας 12 κεφαλών	LM-12C	1	Μονάδα
6	Μηχανή συγκόλλησης διπλής πλευρικής ραφής	2*FVM160-2C	1	Μονάδα
7	Μηχανή κύλισης και ευθυγράμμισης	JPJ-0-0	1	Μονάδα
8	Μηχανή τελικής διάτρησης	CQJ-0-0	1	Μονάδα
9	Μηχανή συγκόλλησης με τόξο αργού άκρου	YHH-4C	2	Μονάδα
10	Μηχανή στοίβαξης τελικού προϊόντος	MDJ-0-0	1	Μονάδα
11	Σχάρα μεταφοράς	SSJ-0-0	10	Μονάδα

Λίστα συστήματος ελέγχου

Πνευματικά	Airtac
Έλεγχος	Mitsubishi ή Siemens
Συστήματα Servo	Yaskawa
Γραμμικά Ρουλεμάν & Ενεργοποιητές	THK
Υδραυλικά	Yuci
Ηλεκτρικά	Siemens
