Τεχνική κατασκευή, συμπεριλαμβανομένων των πλήρως αυτοματοποιημένων γραμμών παραγωγής, όπως μηχανές θερμοτύπου, μηχανές συγκόλλησης,και ρομπότ παλέτισης

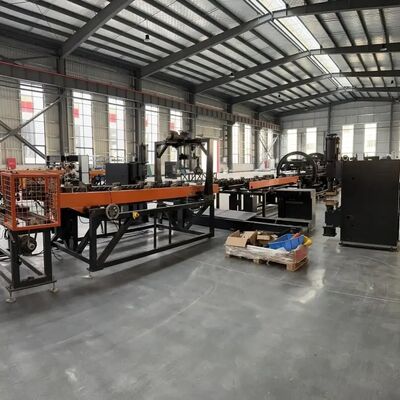

Μεγάλες Εικόνας : Τεχνική κατασκευή, συμπεριλαμβανομένων των πλήρως αυτοματοποιημένων γραμμών παραγωγής, όπως μηχανές θερμοτύπου, μηχανές συγκόλλησης,και ρομπότ παλέτισης

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	TRINTFAR
Πιστοποίηση:	CE
Αριθμό μοντέλου:	FVM-170KVA

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	USD 10000-50000 set
Συσκευασία λεπτομέρειες:	ΞΥΛΙΝΟ ΚΟΥΤΙ
Χρόνος παράδοσης:	Εντός 90 ημερών από την τελική πληρωμή
Όροι πληρωμής:	L/C, D/A, D/P, T/T
Δυνατότητα προσφοράς:	50 το χρόνο

Επικοινωνία

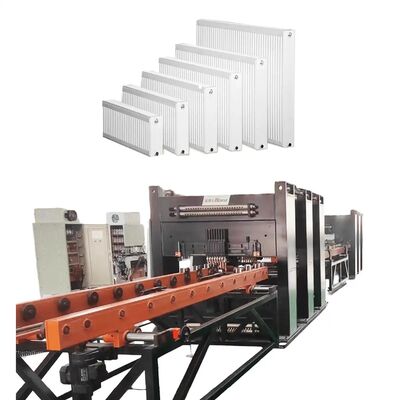

Τεχνική κατασκευή, συμπεριλαμβανομένων των πλήρως αυτοματοποιημένων γραμμών παραγωγής, όπως μηχανές θερμοτύπου, μηχανές συγκόλλησης,και ρομπότ παλέτισης

περιγραφή

Χωρητικότητα μηχανήματος::	120μ/λεπτό	Σέρβις μετά την εγγύηση:	Τεχνική υποστήριξη βίντεο
Αυτόματος βαθμός:	Αυτόματο	Κατάσταση:	Νέος
Δυναμικό:	220V/380V	ισχύς (w):	220-450KW
Ονομα:	Γραμμή παραγωγής καλοριφέρ υψηλής απόδοσης από χάλυβα Κίνας	Βασικά συστατικά::	PLC, Κινητήρας, Ρουλεμάν, Κιβώτιο ταχυτήτων, Κινητήρας, Δοχείο πίεσης, Γρανάζια,

Ροή εργασιών

Ροή εργασιών:Απολίπανση→ διαμόρφωση ρολού→ υδραυλική πρέσα→ αναποδογυρισμός → συγκόλληση πολλαπλών σημείων→ συγκόλληση πλευρικής ραφής → συγκόλληση κεφαλής → πλάγια διάτμηση → κοπή κεφαλής → τελικό προϊόν → αυτόματη μηχανή στοίβαξης πάνελ

Κύριος εξοπλισμός

Κυλιόμενος σταθμός διαμόρφωσης
Ταχύτητα κύλισης: 6-14 m/min
Ρυθμιζόμενη πίεση Τελική διάτρηση: Υδραυλική πρέσα 315 τόνων
Περιστροφικός κωδικοποιητής και σερβομηχανισμός για ακρίβεια μήκους/μεγέθους πτερυγίων
Ο μηχανισμός ισοπέδωσης εξασφαλίζει την επιπεδότητα του ενιαίου τεμαχίου
Ξετυλιγμένο υλικό τοποθετημένο σε σχάρα εκφόρτωσης 5 τόνων μέσω καροτσιού φόρτωσης και τυλιγμένο σε φύλλα
Προαιρετικό buffer pit ανά αίτημα πελάτη

Σταθμός ανατροπής και σύνδεσης
Ταχύτητα μεταφοράς: 5-15 m/min
Αναστροφή 180° των πτερυγίων του ψυγείου
Συσκευή ανατροπής: περιστρεφόμενη σχάρα, ράφι ανατροπής, σύστημα μετάδοσης, συσκευή ανατροπής, συσκευή ώθησης κ.λπ.
Το πρώτο φύλλο φτάνει στην προκαθορισμένη θέση → αναποδογυρίζεται στην απέναντι σχάρα μεταφοράς
Το δεύτερο φύλλο φτάνει στην προκαθορισμένη θέση → η συσκευή ώθησης το μετακινεί στο πρώτο φύλλο, ολοκληρώνοντας την ένωση

Σταθμός συγκόλλησης προ-σημείων διπλής κεφαλής
Δύο σετ συσκευών πίεσης σημειακής συγκόλλησης
Ισχύς: 60 KVA
Μετά την ανατροπή και τη συναρμολόγηση, η μηχανή συγκόλλησης προ-σημείων ευθυγραμμίζει και στερεώνει τα τεμάχια εργασίας για συγκόλληση πολλαπλών σημείων

Σταθμός συγκόλλησης πολλαπλών σημείων Gantry
12 σετ συσκευών πίεσης σημειακής συγκόλλησης
Διπλή κεφαλή συγκόλλησης, 6 σημεία/σειρά
Τροφοδοτικά AC: 12 σετ
Ισχύς: 12 * 50 KVA Συγκόλληση διπλής σειράς για βελτιωμένη απόδοση

Σταθμός συγκόλλησης ραφής διπλής όψης
2 σετ μηχανημάτων συγκόλλησης ραφών, συμμετρικά διατεταγμένα
4 σετ κεφαλών πίεσης συγκόλλησης ραφής
2 σετ τροφοδοτικών συγκόλλησης μεταβλητής συχνότητας
Ισχύς: 2 * 160 KVA
Μέγιστη πίεση: 12.000 N
Διαφορικός μηχανισμός μετάδοσης
Ταχύτητα συγκόλλησης ραφής: 0-2,8 m/min

Σταθμός κοπής και ισοπέδωσης κύλισης
Αποτελείται από κιβώτιο μηχανής, συσκευή κίνησης, συσκευή διάτμησης, μηχανισμό σύνθλιψης άκρων, μηχανισμό ισοπέδωσης, ηλεκτρονικό σύστημα ελέγχου, πνευματικό σύστημα κ.λπ.
Ο δίσκος διάτμησης κύλισης κόβει και τις δύο πλευρές. δίσκος κοπής κατασκευασμένος από κράμα χάλυβα εργαλείων (ανθεκτικό στα χτυπήματα, ανθεκτικό στη φθορά, μεγάλη διάρκεια ζωής)
Ταχύτητα διάτμησης κύλισης: 2-6 m/min
Ισχύς οδήγησης: 4 kW

Τερματισμός σταθμού διάτρησης
Αποτελείται από βάση, μηχανισμό ανύψωσης, πλαίσιο διάτρησης, μήτρα διάτρησης, κύλινδρο διάτρησης, κύλινδρο ανύψωσης και υδραυλικό σταθμό
Χρησιμοποιείται για τη διάτμηση χαλαρών άκρων για να διασφαλιστεί η ευθυγράμμιση και η συνοχή των άκρων
Μήτρα διάτρησης με λοξότμητη άκρη για μείωση της δύναμης διάτρησης
Πίεση μηχανής διάτρησης: 160 T

Τελικός σταθμός συγκόλλησης με τόξο αργού
2 σετ εξοπλισμού, διατεταγμένα συμμετρικά
1 σετ για συγκόλληση μπροστινού άκρου, 1 σετ για συγκόλληση πίσω άκρου του τεμαχίου εργασίας
4 σετ τροφοδοτικών συγκόλλησης με τόξο αργού Panasonic
Εύρος ρεύματος: 5-315 A
Ταχύτητα συγκόλλησης: 300-600 mm/min

Σταθμός παλετοποίησης
Ποσότητα αποθήκευσης ανά σχάρα παλετοποίησης: 40 τμχ
Απόσταση παλετών: 45 mm
Μέθοδος λαβής: Ο κύλινδρος σφίγγει το υλικό, η λαβή γυρίζει 90° για να τοποθετηθεί στο ράφι
Μέθοδος εργασίας του καροτσιού υλικού: Κίνηση σερβοβήματος, μετακινείται στην επόμενη θέση μετά την τοποθέτηση 1 τεμαχίου, χειροκίνητη αντικατάσταση καροτσιού όταν η σχάρα είναι γεμάτη

Μηχάνημα διάτρησης σωλήνα κεφαλής

Το Header Punch Machine δημιουργεί αυτόματα ευρετήρια για να δημιουργήσει έως και 40 ζεύγη θυρίδων σε έναν σωλήνα (μέγιστο 40 πάνελ). Ο σωλήνας κόβεται με 2 ειδικά διαμορφωμένες ορθογώνιες υποδοχές ανά πάνελ. Η εσωτερική στήριξη αποτρέπει την παραμόρφωση κατά τη διάτρηση. Χρόνος κύκλου ανά γροθιά: ~6 δευτερόλεπτα.

Εξάρτημα συναρμολόγησης
Το Εξάρτημα Οριζόντιας Συναρμολόγησης βοηθά στη συναρμολόγηση πάνελ ψυγείου σε σωλήνες κεφαλής. Τα πάνελ τοποθετούνται σε ένα εξάρτημα ραφιών στην Αυτόματη Μηχανή Στοίβαξης και στη συνέχεια στο εξάρτημα. Το ένα άκρο ρυθμίζεται χειροκίνητα ως προς το μήκος, ενώ το άλλο άκρο χρησιμοποιεί μια υδραυλική πρέσα για συγκράτηση και θέση για συγκόλληση με κόλληση.

Τραπέζι συγκόλλησης με φλάντζα
Το ηλεκτρικό εξάρτημα βάσης φλάντζας έχει σχεδιαστεί για να ευθυγραμμίζει με ακρίβεια τις φλάντζες στερέωσης στην κεντρική γραμμή του ψυγείου. Με τροφοδοτούμενες ρυθμίσεις για το μήκος του πίνακα και το βάθος συναρμολόγησης, επιτρέπει τη γρήγορη επαναδιαμόρφωση για αλλαγές παραγωγής. Η τοποθέτηση σερβοκινητήρα εξασφαλίζει ακριβείς συναρμολογήσεις.

Αναποδογυρίστε το τραπέζι για τη συναρμολόγηση της συγκόλλησης
Το τροφοδοτούμενο εξάρτημα ανακύκλωσης έχει σχεδιαστεί για να αναστρέφει τα στοιχεία του ψυγείου για το συγκρότημα του ψυγείου, αφού συγκολληθεί ο σωλήνας κεφαλής από τη μία πλευρά και, στη συνέχεια, γυρίσει το ψυγείο για να συγκολληθεί μια άλλη πλευρά.

Άλλες πληροφορίες

Λεπτομέρειες προϊόντος

Τεχνικές Υπηρεσίες

Η γραμμή παραγωγής Trintfar Horse Transformer Radiator Fin πληροί τα διεθνή πρότυπα και προσφέρει πιο οικονομική και ανταγωνιστική τιμή.

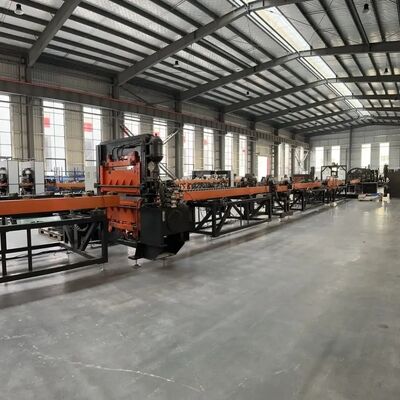

Πλήρως αυτόματο διάγραμμα γραμμής παραγωγής πτερυγίων καλοριφέρ μετασχηματιστή

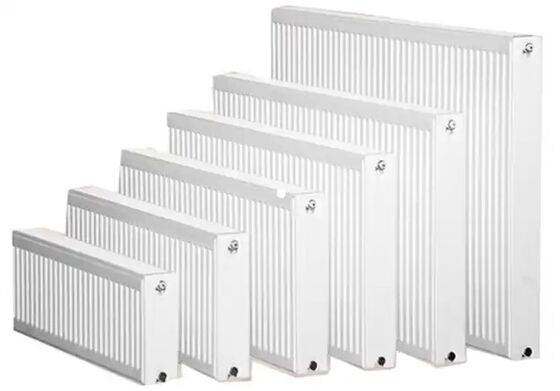

Αποτελέσματα Παραγωγής

Τηρείτε την πελατοκεντρικότητα και παρέχετε στην εταιρεία σας ολοκληρωμένες υπηρεσίες προπώλησης και μετά την πώληση, όπως εγκατάσταση, θέση σε λειτουργία, εκπαίδευση και συντήρηση.

Υπηρεσία προπώλησης:Πριν από την υπογραφή της σύμβασης, η εταιρεία παρέχει στους πελάτες διάφορες λύσεις παραγωγικής διαδικασίας και υπηρεσίες τεχνικής συμβουλευτικής για εξοπλισμό.

Εγκατάσταση και θέση σε λειτουργία:Σύμφωνα με τη σύμβαση, η εταιρεία μας θα μεταφέρει με ασφάλεια τον εξοπλισμό στον τόπο εγκατάστασης που έχει ορίσει ο χρήστης εντός του καθορισμένου χρόνου και θα στείλει μηχανικούς τεχνικής εξυπηρέτησης για να τον εγκαταστήσουν επί τόπου. Όταν ο χρήστης έχει τα βασικά ανταλλακτικά εγκατάστασης και θέσης σε λειτουργία, ο μηχανικός τεχνικής εξυπηρέτησης θα εγκαταστήσει και θα διορθώσει το μηχάνημα ώστε να το χρησιμοποιήσει ο χρήστης, διασφαλίζοντας ότι το περιβάλλον του χώρου εγκατάστασης και θέσης σε λειτουργία είναι τακτοποιημένο, καθαρό και τακτοποιημένο.

Εκπαίδευση μετά την πώληση: Η εταιρεία προσφέρει δωρεάν τεχνική εκπαίδευση (τουλάχιστον 5 ημέρες) στο χώρο του αγοραστή ή στο κέντρο εκπαίδευσης του πωλητή. Τα βασικά θέματα περιλαμβάνουν:

-Έλεγχος χρήσης λογισμικού
-Διαδικασίες ενεργοποίησης/απενεργοποίησης
-Ρυθμίσεις παραμέτρων πίνακα και λογισμικού
-Βασικός καθαρισμός και συντήρηση μηχανήματος
-Χειρισμός κοινών αστοχιών υλικού
- Λειτουργικές προφυλάξεις

Συντήρηση εξοπλισμού

-Εγγύηση ενός έτους μετά την τελική αποδοχή.
-Ο χρόνος απόκρισης εξυπηρέτησης πελατών είναι εντός 24 ωρών.
-Οι επισκευές επί πληρωμή παρέχονται μετά την περίοδο εγγύησης.

Οχι	Ονομα	Μοντέλο	Ποσ	Μονάδα
1	Αυτόματο ξετύλιγμα μηχάνημα	FJJ-0-0	1	Σειρά
2	Μηχανή κοπής μορφοποίησης κυλίνδρου	CXJ-0-0	1	Σειρά
3	Μηχανή περιστροφής και συναρμολόγησης	FZJ-0-0	1	Σειρά
4	Μηχανή συγκόλλησης προ-σημείων διπλής κεφαλής	DN60-2C	1	Μονάδα
5	Μηχανή συγκόλλησης σημείων Gantry 12 κεφαλών	LM-12C	1	Μονάδα
6	Μηχανή συγκόλλησης ραφής διπλής όψης	2*FVM160-2C	1	Μονάδα
7	Μηχάνημα έλασης και ισοπέδωσης	JPJ-0-0	1	Μονάδα
8	Τελική μηχανή διάτρησης	CQJ-0-0	1	Μονάδα
9	Μηχανή συγκόλλησης με τόξο αργού άκρου	YHH-4C	2	Μονάδα
10	Μηχανή στοίβαξης τελικών προϊόντων	MDJ-0-0	1	Μονάδα
11	Σχάρα μεταφοράς	SSJ-0-0	10	Μονάδα

Λίστα συστημάτων ελέγχου

Αεριολογία	Airtac
Ελεγχος	Mitsubishi ή Siemens
Servo Systems	Yaskawa
Γραμμικά Ρουλεμάν & Ενεργοποιητές	ΘΚ
Υδραυλικός	Yuci
Ηλεκτρικός	Siemens
