Ροή εργασίας
Ροή εργασίας:
Επεξεργασία πλαισίου: Συγκόλληση πλαισίου → Κάμψη πλαισίου → Σωλήνας → Εισαγωγή και κλείδωμα → Διάτρηση και δημιουργία οπών πλαισίου
Επεξεργασία βάσης: Μηχανή κάμψης σωλήνων βάσης → Συγκόλληση βάσης
Κύριος εξοπλισμός
Μηχανή επεξεργασίας πλαισίου
| |
Μηχανή συγκόλλησης πλαισίου
Απόδοση συγκόλλησης: 45 δευτ/τεμ
Ενισχυμένη δομή πύλης για υψηλή ακαμψία και σταθερή λειτουργία.
Τροφοδοσία ρεύματος μετατροπέα μέσης συχνότητας για ενεργειακά αποδοτική συγκόλληση.
6 κεφαλές συγκόλλησης & Συστήματα ισχύος, το καθένα με ανεξάρτητη ρύθμιση ρεύματος για αξιόπιστα σημεία συγκόλλησης.
Σχεδιασμός διπλής στρώσης τροφοδότη για συνεχή λειτουργία: ενώ ένας τροφοδότης συγκολλά, ο άλλος φορτώνει υλικά.
Αυτόματη συγκόλληση με βήματα με σερβο-κίνητη ζώνη βημάτων για ακριβή τοποθέτηση.
Αυτόματη αφαίρεση καλουπιού: Ο κύλινδρος εξωθεί μετά τη συγκόλληση για προετοιμασία για εκφόρτωση.
Αυτόματη εκφόρτωση: Ο χειριστής ελέγχου σερβο κινεί το συγκολλημένο προϊόν στην καθορισμένη θέση, μειώνοντας την εργασία και βελτιώνοντας την απόδοση. Περιστρεφόμενος τροφοδότης εκφόρτωσης 90° για εύκολη μεταφορά. |
Μηχανή κάμψης πλαισίου
Επεξεργασία ολόκληρου του πλαισίου για υψηλή ακρίβεια κάμψης, σταθερή λειτουργία και απόδοση. Κάμπτει ένα πλαίσιο κάθε 15-20 δευτερόλεπτα.
Το Ειδικό Σύστημα Εξισορρόπησης Κάμψης εξασφαλίζει ακρίβεια διαγωνίου πλαισίου.
Έλεγχος HMI + PLC για υψηλό αυτοματισμό.
Επιλογή χειριστή για αυτόματη φόρτωση/εκφόρτωση, μειώνοντας το προσωπικό.
Γρήγορη αλλαγή καλουπιού για κάμψη διαφορετικών σωλήνων.
Σερβο-υδραυλικό σύστημα με γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια.
Ο αρθρωτός σχεδιασμός επιτρέπει την προσαρμογή για αυτοματισμό με βάση τις ανάγκες του πελάτη.
Μηχανή κλειδώματος πλαισίου
Απόδοση και Ποιότητα: Η διαδικασία κλειδώματος διαρκεί περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί.
Το πλαίσιο της μηχανής υποβάλλεται σε επεξεργασία ως σύνολο για υψηλή ακρίβεια εισαγωγής, ισχυρό κλείδωμα, σταθερή και αποτελεσματική λειτουργία.
Έλεγχος HMI + PLC για υψηλό αυτοματισμό.
Επιλογή χειριστή για αυτόματη φόρτωση/εκφόρτωση, μειώνοντας το προσωπικό.
Γρήγορη αλλαγή καλουπιού για την κάλυψη διαφορετικών απαιτήσεων κλειδώματος σωλήνων με εύκολη αντικατάσταση καλουπιού.
Σερβο-υδραυλικό σύστημα με γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια.
Ο αρθρωτός σχεδιασμός επιτρέπει την προσαρμογή του αυτοματισμού με βάση τις ανάγκες του πελάτη.
Μηχανή διάτρησης και δημιουργίας οπών
Απόδοση και Ποιότητα: Η διαδικασία κλειδώματος διαρκεί περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί.
Πλαίσιο μηχανής: Επεξεργασία ολόκληρου του σώματος για υψηλή ακρίβεια, σταθερή και αποτελεσματική λειτουργία.
Σύστημα ελέγχου: HMI + PLC για υψηλό αυτοματισμό.
Χειριστής: Επιλογή για αυτόματη φόρτωση/εκφόρτωση, μειώνοντας το προσωπικό.
Γρήγορη αλλαγή καλουπιού: Αντικαταστήστε εύκολα τα καλούπια για να καλύψετε διαφορετικές ανάγκες διάτρησης σωλήνων.
Σερβο-υδραυλικό σύστημα: Γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια.
Αρθρωτός σχεδιασμός: Προσαρμόσιμος αυτοματισμός με βάση τις ανάγκες του πελάτη.
Μηχανή επεξεργασίας βάσης
Μηχανή κάμψης σωλήνων βάσης
Μηχανή συγκόλλησης σωλήνων βάσης
Σχεδιασμός: Οριζόντια δομή με 7 κεφαλές συγκόλλησης για συγκόλληση πλαισίου βάσης. Ο χειριστής χρειάζεται μόνο να φορτώσει/εκφορτώσει. η συγκόλληση είναι αυτόματη.
Ισχύς:3 σετ MF DC 160KVA.
Οφέλη: Βελτιώνει την ποιότητα του προϊόντος και τον ρυθμό παραγωγής, μειώνει το κόστος και εξαλείφει την αστάθεια που προκαλείται από τη χειροκίνητη συγκόλληση. Υψηλότερος αυτοματισμός και απόδοση παραγωγής.
Άλλες πληροφορίες

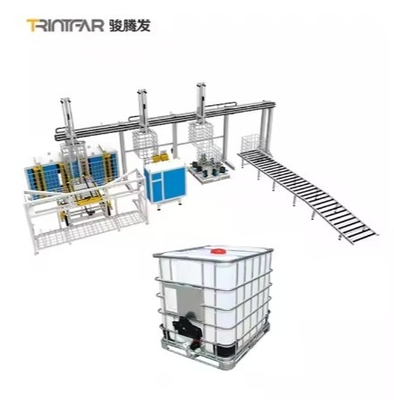

Διάγραμμα διάταξης γραμμής παραγωγής πλαισίου κλωβού IBC
Αποτελέσματα παραγωγής
Τεχνικές υπηρεσίες
Επικεντρωθείτε στον πελάτη και παρέχετε στην εταιρεία σας ολοκληρωμένες υπηρεσίες πριν και μετά την πώληση, όπως εγκατάσταση, θέση σε λειτουργία, εκπαίδευση και συντήρηση.
Υπηρεσία πριν την πώληση:Πριν από την υπογραφή της σύμβασης, η εταιρεία παρέχει στους πελάτες διάφορες λύσεις διαδικασίας παραγωγής και τεχνικές συμβουλευτικές υπηρεσίες για τον εξοπλισμό.
Εγκατάσταση και θέση σε λειτουργία:Σύμφωνα με τη σύμβαση, η εταιρεία μας θα μεταφέρει με ασφάλεια τον εξοπλισμό στον τόπο εγκατάστασης που ορίζεται από τον χρήστη εντός της καθορισμένης ώρας και θα στείλει τεχνικούς μηχανικούς σέρβις για να τον εγκαταστήσουν επιτόπου. Όταν ο χρήστης έχει τα βασικά ανταλλακτικά εγκατάστασης και θέσης σε λειτουργία, ο τεχνικός μηχανικός σέρβις θα εγκαταστήσει και θα θέσει σε λειτουργία το μηχάνημα για να το χρησιμοποιήσει ο χρήστης, διασφαλίζοντας ότι το περιβάλλον εγκατάστασης και θέσης σε λειτουργία είναι τακτοποιημένο, καθαρό και τακτοποιημένο.
Εκπαίδευση μετά την πώληση: Η εταιρεία προσφέρει δωρεάν τεχνική εκπαίδευση (τουλάχιστον 5 ημέρες) στον ιστότοπο του αγοραστή ή στο εκπαιδευτικό κέντρο του πωλητή. Τα βασικά θέματα περιλαμβάνουν:
- -Χρήση λογισμικού ελέγχου
- -Διαδικασίες ενεργοποίησης/απενεργοποίησης
- -Ρυθμίσεις παραμέτρων πίνακα και λογισμικού
- -Βασικός καθαρισμός και συντήρηση μηχανημάτων
- -Χειρισμός κοινών βλαβών υλικού
- -Προφυλάξεις λειτουργίας
Συντήρηση εξοπλισμού
- -Εγγύηση ενός έτους μετά την τελική αποδοχή;
- -Ο χρόνος απόκρισης της εξυπηρέτησης πελατών είναι εντός 24 ωρών;
- -Παρέχονται επισκευές επί πληρωμή μετά την περίοδο εγγύησης.
Λίστα διαμόρφωσης εξοπλισμού
| ΟΧΙ |
Όνομα εξοπλισμού |
Μονάδα |
Ποσότητα |
Κύριες λειτουργίες |
| 1 |
Μηχανή συγκόλλησης πύλης πλέγματος |
Μονάδα |
1 |
Συγκόλληση πολλαπλών σημείων πλέγματος |
| 2 |
Μηχανή αυτόματης τροφοδοσίας πλέγματος |
Σετ |
1 |
Αυτόματη φόρτωση μακριών και κοντών σωλήνων |
| 3 |
Χειριστής λήψης υλικού πλέγματος |
Μονάδα |
1 |
Εκφόρτωση πλέγματος (στοίβαξη) |
| 4 |
Μηχανή κάμψης τεσσάρων αξόνων |
Σετ |
1 |
Κάμψη και διαμόρφωση πλέγματος με κεφαλή συρρίκνωσης |
| 5 |
Μηχανή κλειδώματος |
Σετ |
1 |
Κάμψη και αλληλοσύνδεση πλέγματος |
| 6 |
Μηχανή διάτρησης ισοπέδωσης |
Σετ |
1 |
Διάτρηση και κοπή του κάτω σωλήνα κάτω από το πλαίσιο |
| 7 |
Χειριστής πλαισίου |
Σετ |
1 |
Τρεις χειριστές που κινούνται πάνω και κάτω για να πιάσουν το πλαίσιο |
| 8 |
Μηχανή συγκόλλησης ποδιών χάλυβα |
Σετ |
1 |
Συγκόλληση ποδιών χάλυβα του κάτω πλαισίου |
| 9 |
Χειριστής λήψης υλικού μηχανής συγκόλλησης ποδιών χάλυβα |
Σετ |
1 |
Αφαίρεση, μεταφορά και στοίβαξη του κάτω πλαισίου μετά τη συγκόλληση |
| 10 |
Αυτόματη αεροστεγής μηχανή |
Σετ |
1 |
Δοκιμή της στεγανότητας της επένδυσης |
| 11 |
Αυτόματη διπλή μηχανή κάμψης για κάτω σωλήνα |
Σετ |
1 |
Συρρίκνωση, ανάγλυφη εκτύπωση και κάμψη του κάτω σωλήνα |
| 12 |
Πλατφόρμα δοκιμής δόνησης |
Σετ |
1 |
Δοκιμή της σταθερότητας και της προστασίας των βαρελιών IBC |
