Η ροή εργασίας
Η ροή εργασίας:
Επεξεργασία πλαισίων:Έλξη πλαισίου → Διόγκωση πλαισίου → Σωλήνα → Εισαγωγή και κλειδώματα → Τρυπή και τρύπαση πλαισίου
Επεξεργασία βάσης:Μηχανή κάμψης σωλήνων βάσης → συγκόλληση βάσης
Κύριο εξοπλισμό
Μηχανή επεξεργασίας πλαισίων
| |

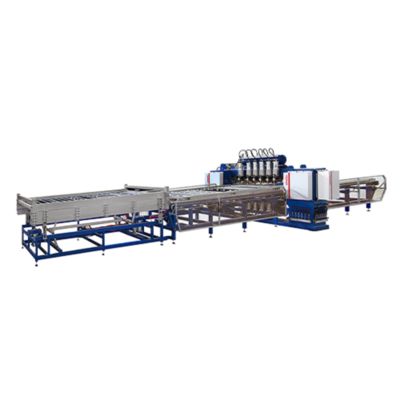

Μηχανή συγκόλλησης πλαισίου
Η απόδοση συγκόλλησης: 45sec/pc
Ενισχυμένη δομή γάντριας για υψηλή ακαμψία και σταθερή λειτουργία.
Διανομή ενέργειας με μετατροπέα μεσαίας συχνότητας για ενεργειακά αποδοτική συγκόλληση.
6 Κύρια συγκόλλησης και συστήματα ισχύος, το καθένα με ανεξάρτητη ρύθμιση ρεύματος για αξιόπιστα σημεία συγκόλλησης.
Σχεδιασμός διπλού στρώματος τροφοδότησης για συνεχή λειτουργία: ενώ ένας τροφοδότης συγκολλεί, ο άλλος φορτώνει υλικά.
Αυτοματοποιημένη συγκόλληση με σέρβο για ακριβή θέση.
Αυτόματη απομόρφωση: Ο κύλινδρος εκτοξεύεται μετά τη συγκόλληση για να προετοιμαστεί για εκφόρτωση.
Αυτόματη εκφόρτωση: Ο ελεγχόμενος με σέρβο συσσωρευτής μετακινεί το συγκολλημένο προϊόν στην καθορισμένη θέση, μειώνοντας την εργασία και βελτιώνοντας την αποτελεσματικότητα. |
Μηχανή κάμψης πλαισίου
Επεξεργασία ολόκληρου πλαισίου για υψηλή ακρίβεια κάμψης, σταθερή λειτουργία και αποδοτικότητα.
Το ειδικό σύστημα ισορροπίας κάμψης εξασφαλίζει την ακρίβεια της διαγώνιας του πλαισίου.
HMI + PLC Control για υψηλή αυτοματοποίηση.
Εναλλακτική επιλογή για αυτόματη φόρτωση/αφόρτωση, μειώνοντας το προσωπικό.
Γρήγορη αλλαγή μούχλας για την κάμψη διαφορετικών σωλήνων.
Υδραυλικό σύστημα με γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια.
Ο μοντελοποιημένος σχεδιασμός επιτρέπει την προσαρμογή για αυτοματοποίηση με βάση τις ανάγκες των πελατών.
Μηχανή κλειδώματος πλαισίου
Αποτελεσματικότητα και ποιότητα: Η διαδικασία κλεισίματος διαρκεί περίπου 25-30 δευτερόλεπτα.
Το πλαίσιο μηχανής επεξεργάζεται στο σύνολό του για υψηλή ακρίβεια εισαγωγής, ισχυρή κλειδαριά, σταθερή και αποτελεσματική λειτουργία.
HMI + PLC Control για υψηλή αυτοματοποίηση.
Εναλλακτική επιλογή για αυτόματη φόρτωση/αφόρτωση, μειώνοντας το προσωπικό.
Γρήγορη αλλαγή μούχλας για την κάλυψη διαφορετικών απαιτήσεων σωλήνα κλειδώματος με εύκολη αντικατάσταση μούχλας.
Υδραυλικό σύστημα με γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια.
Ο μοντελοποιημένος σχεδιασμός επιτρέπει την προσαρμογή του αυτοματισμού με βάση τις ανάγκες των πελατών.
Μηχανή τρύπησης και τρύπησης
Αποτελεσματικότητα και ποιότητα: Η διαδικασία κλεισίματος διαρκεί περίπου 25-30 δευτερόλεπτα.
Μηχανικό πλαίσιο: Επεξεργασία ολόκληρου του σώματος για υψηλή ακρίβεια, σταθερή και αποτελεσματική λειτουργία.
Σύστημα ελέγχου: HMI + PLC για υψηλή αυτοματοποίηση.
Χειρισμός: Επιλογή για αυτόματη φόρτωση/αφόρτωση, μείωση του προσωπικού.
Γρήγορη αλλαγή μούχλας: Εύκολη αντικατάσταση μούχλας για την κάλυψη διαφορετικών αναγκών τρύπησης σωλήνων.
Υδραυλικό σύστημα: Γρήγορη ανταπόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια.
Μοντυλικό σχεδιασμό: Προσαρμόσιμη αυτοματοποίηση με βάση τις ανάγκες των πελατών.
Μηχανή επεξεργασίας βάσεων
Μηχανή κάμψης σωλήνων βάσης
Μηχανή συγκόλλησης σωλήνων
Σχεδιασμός:Οριζόντια δομή με 7 κεφαλές συγκόλλησης για τη συγκόλληση βασικού πλαισίου.
Δύναμη:Τρία σετ MF DC 160KVA.
ΠλεονεκτήματαΒελτιώνει την ποιότητα του προϊόντος και τον ρυθμό παραγωγής, μειώνει το κόστος και εξαλείφει την αστάθεια που προκαλείται από την χειροκίνητη συγκόλληση.
Άλλες πληροφορίες

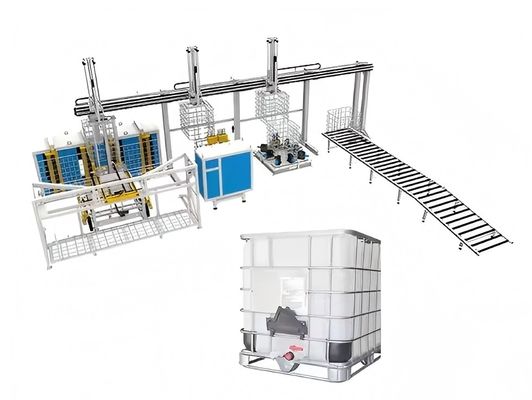

Διάγραμμα διάταξης της γραμμής παραγωγής IBC Cage Frame
Αποτελέσματα παραγωγής
Τεχνικές υπηρεσίες
Επικεντρωθείτε στον πελάτη και παρέχετε στην εταιρεία σας ολοκληρωμένες υπηρεσίες πριν από τις πωλήσεις και μετά τις πωλήσεις, όπως εγκατάσταση, ανάθεση σε λειτουργία, κατάρτιση και συντήρηση.
Υπηρεσία προ πωλήσεων:Πριν από την υπογραφή της σύμβασης, η εταιρεία παρέχει στους πελάτες διάφορες λύσεις παραγωγής και υπηρεσίες τεχνικής συμβουλευτικής για εξοπλισμό.
Εγκατάσταση και θέση σε λειτουργία:Σύμφωνα με τη σύμβαση, η εταιρεία μας θα μεταφέρει με ασφάλεια τον εξοπλισμό στον χώρο εγκατάστασης που ορίζεται από τον χρήστη εντός του καθορισμένου χρόνου,και να στείλουν τεχνικούς μηχανικούς για να το εγκαταστήσουν στο χώροΌταν ο χρήστης έχει την βασική εγκατάσταση και την έναρξη λειτουργίας των ανταλλακτικών, ο τεχνικός εξυπηρέτησης θα εγκαταστήσει και θα διορθώσει το πρόβλημα του μηχανήματος για να το χρησιμοποιήσει ο χρήστης,διασφάλιση ότι το περιβάλλον του χώρου εγκατάστασης και έναρξης λειτουργίας είναι καθαρό, καθαρή και τακτοποιημένη.
Εκπαίδευση μετά την πώληση: Η εταιρεία προσφέρει δωρεάν τεχνική κατάρτιση (μίν. 5 ημέρες) στο εργοστάσιο του αγοραστή ή στο κέντρο κατάρτισης του πωλητή.
- -Ελέγχος χρήσης λογισμικού
- - Διαδικασίες ενεργοποίησης / απενεργοποίησης
- - Ρυθμίσεις παραμέτρων πίνακα και λογισμικού
- - Βασικό καθαρισμό και συντήρηση μηχανών
- - Διαχείριση συνηθισμένων βλαβών υλικού
- - Προφυλάξεις λειτουργίας
Συντήρηση εξοπλισμού
- - Εγγύηση ενός έτους μετά την τελική αποδοχή.
- - Ο χρόνος απάντησης της εξυπηρέτησης πελατών είναι εντός 24 ωρών.
- - Οι πληρωμένες επισκευές παρέχονται μετά την περίοδο εγγύησης.
Κατάλογος διαμορφώσεων εξοπλισμού
| ΟΧΙ |
Ονομασία εξοπλισμού |
Μονάδα |
Ποσότητα |
Βασικές λειτουργίες |
| 1 |
Μηχανή συγκόλλησης πλέγματος |
Μονάδα |
1 |
Επεξεργασία με πλεονεκτήματα |
| 2 |
Μηχανή αυτόματης τροφοδοσίας με δίχτυ |
Εγκατάσταση |
1 |
Αυτόματη φόρτωση μεγάλων και μικρών σωλήνων |
| 3 |
Χρησιμοποιούμενος χειριστήρας λήψης υλικού πλέγματος |
Μονάδα |
1 |
Αποφόρτωση των ματιών (συσκευή) |
| 4 |
Μηχανές κάμψης τεσσάρων αξόνων |
Εγκατάσταση |
1 |
Τυλιγμός και σχηματισμός ματιών με κεφαλή συρρίκνωσης |
| 5 |
Μηχανή κλειδώματος |
Εγκατάσταση |
1 |
Δαχτυλιδιές |
| 6 |
Μηχανές τρύπησης |
Εγκατάσταση |
1 |
Σφυροκόπηση και κοπή του κάτω σωλήνα κάτω από το πλαίσιο |
| 7 |
Επεξεργαστής πλαισίου |
Εγκατάσταση |
1 |
Τρεις χειριστές που κινούνται πάνω και κάτω για να αρπάξουν το πλαίσιο |
| 8 |
Μηχανή συγκόλλησης από χάλυβα |
Εγκατάσταση |
1 |
Έλεγχος των ατσάλινων ποδιών του κατώτατου πλαισίου |
| 9 |
Χάλυβα πόδι συγκόλλησης μηχανή υλικού λήψης χειριστή |
Εγκατάσταση |
1 |
Απομάκρυνση, μεταφορά και στοίβαση του κατώτατου πλαισίου μετά τη συγκόλληση |
| 10 |
Μηχανή αυτοματοποιημένης αεροστεγνής |
Εγκατάσταση |
1 |
Δοκιμασία στεγανότητας της επένδυσης |
| 11 |
Μηχανή αυτοματοποιημένης διπλής κάμψης για σωλήνες κάτω |
Εγκατάσταση |
1 |
Συρρίκνωση, ανάγλυφη και κάμψη κάτω σωλήνα |
| 12 |
Πλατφόρμα δοκιμής δονήσεων |
Εγκατάσταση |
1 |
Δοκιμασία της σταθερότητας και της προστασίας των βαρελιών IBC |
