Γραμμή παραγωγής συγκόλλησης ατσάλινων βαρελιών 55 γαλονιών πλήρως αυτόματη

Μεγάλες Εικόνας : Γραμμή παραγωγής συγκόλλησης ατσάλινων βαρελιών 55 γαλονιών πλήρως αυτόματη

Λεπτομέρειες:

Place of Origin:	China
Μάρκα:	Trintfar
Πιστοποίηση:	CE
Model Number:	FMT-80

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1
Τιμή:	10,000-80,000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	45~75
Payment Terms:	L/C, D/A, D/P, T/T
Supply Ability:	50 per year

Επικοινωνία

Γραμμή παραγωγής συγκόλλησης ατσάλινων βαρελιών 55 γαλονιών πλήρως αυτόματη

περιγραφή

Painting Method:	High-pressure painting without air, fuel heating	HS Code:	8515219000
Cooling Way:	Water Cooling	Total Power of Equipment:	48KW
Production Capacity:	Cutting 15 times/minute	Machine Type:	Welding Manipulator
Core Technology:	7 layers of circle rolling technology	Welding Way:	Seam Welding

Ροή Εργασίας

Ροή εργασίας:Στρογγυλοποίηση → Συγκόλληση Ραφής → Σχηματισμός Χείλους/Φλάντζας → Κυματοειδής/W Beading → Δοκιμή Διαρροής (πριν τη συγκόλληση) → Συγκόλληση → Δοκιμή Διαρροής (μετά τη συγκόλληση) → Καθαρισμός Λαδιού, Πλύσιμο, Fe-Φωσφοροποίηση, Πλύσιμο → Πλύσιμο Στέγνωμα → Εξωτερική Βαφή → Στέγνωμα Μετά την Εξωτερική Βαφή → Ψύξη → Αποθήκευση (Offline)

Κύριος εξοπλισμός

Μηχανήματα Παραγωγής Σώματος Χαλύβδινου Τυμπάνου

Μηχανή Παραγωγής Ελασμάτων Χαλύβδινου Τυμπάνου

Αμαξίδιο Πηνίου: Κίνηση κινητήρα 3-σε-1, υδραυλική πάνω/κάτω

Μονάδα Ξετυλίγματος: Υδραυλική κίνηση, περιστροφή χωρίς ρεύμα, διάμετρος πηνίου Φ508-Φ610mm, μέγιστο φορτίο: 15 τόνοι

7-Roller Leveler: 7 κύλινδροι, ρυθμιζόμενη ταχύτητα κινητήρα με συχνότητα

Εγκατάσταση Μέτρησης: Ακρίβεια μήκους μέσω σερβοκινητήρα A.C. κατασκευασμένο στην Ιαπωνία

Μηχανή Κοπής Ελασμάτων: 3*1500mm, ελεγχόμενη από PLC

Μεταφορέας: Μεταφορά κομμένων ελασμάτων στον αυτόματο συγκολλητή

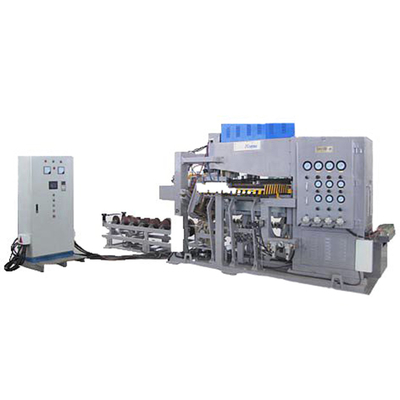

Αυτόματη Μηχανή Συγκόλλησης Σώματος Τυμπάνου

Έλεγχος Επικάλυψης: Η ράβδος οδηγού τοποθετεί το τύμπανο. Η ράβδος Z εξασφαλίζει επικάλυψη 2mm με εύκολη συντήρηση μέσω αποσπώμενων ταινιών φθοράς και ενός διαμορφωμένου ρύγχους για ακριβή επαφή τροχού συγκόλλησης.

Hour Glass Rolls: Τοποθετημένο σε πλαίσιο “goal post” με αισθητήρες, εξασφαλίζοντας σταδιακό μέγεθος, σταθερή επικάλυψη και ελαχιστοποίηση της σήμανσης της επιφάνειας. Οι κάτω κύλινδροι περιστρέφονται για συντήρηση, ο επάνω κύλινδρος ρυθμίζεται για ανοχή μεγέθους με πνευματικούς κυλίνδρους.

Κεφαλές Συγκόλλησης: Κινητήρας AC SEW με μετατροπέα και κιβώτιο ταχυτήτων και πνευματική πίεση για σταθερή ταχύτητα. Οι τροχοί συγκόλλησης διασταυρώνονται για ομοιόμορφη φθορά, αυτόματη λίπανση και μπορούν να περικοπούν χειροκίνητα ή ημιαυτόματα για μείωση του χρόνου διακοπής.

Διαδρομή Κυλίνδρου Κεφαλής Συγκόλλησης: Η κάτω κεφαλή συγκόλλησης τοποθετείται σε ράβδο ελαφρού κράματος με πνευματικό κύλινδρο και ελατηριωτό φυσητήρα για σταθεροποίηση της δύναμης και απόσβεση των αντιδράσεων κατά την έναρξη της συγκόλλησης.

Έλεγχος Συγκόλλησης: Ενεργειακά αποδοτικό τριφασικό AC, έλεγχος με οθόνη LCD.

Μετασχηματιστής: SP 350KVA.

Planishing Rolls: Προαιρετικό.

Μηχανή Σχηματισμού Χείλους

Υψηλότερη απόδοση σχηματισμού χείλους. Κατάλληλο για χάλυβα ψυχρής έλασης, ελεγχόμενο από PLC, υδραυλική κίνηση. Ισχύς μονάδας: 22KW.

Μηχανή Beading

Με 8 καλούπια λοξοτομής που κινούνται προς τα έξω για να σχηματίσουν ρυθμιζόμενο beading 12mm. Ελεγχόμενο από PLC, υδραυλική κίνηση, ισχύς μονάδας: 15KW.

Μηχανή Κυματοειδούς

Μηχανή Συγκόλλησης

Αυτόματη φόρτωση πρέσας και συγκόλληση ραφής. Διπλοί κινητήρες και κύριοι άξονες. Μηχανισμός έκκεντρου τροχών, εύκολος στην προσαρμογή, ελεγχόμενος από PLC. Ισχύς μονάδας: 41KW.

Μηχανήματα Παραγωγής Κάτω & Επάνω Καλύμματος Χαλύβδινου Τυμπάνου

Μηχανές Ξετυλίγματος Ευθυγράμμισης & Διάτμησης

Μηχανή Ξετυλίγματος:

Πλάτος Ελάσματος: 600-1320mm
Πάχος: 0.6-1.4mm
Δυνατότητα Παραγωγής: 15 κοπές/λεπτό
Μέγιστη Ταχύτητα Κοπής: 50-60m/λεπτό

Μηχανή Ευθυγράμμισης Επτά Κυλίνδρων:

Ακρίβεια Ευθυγράμμισης: ≤1.5mm/m²

Μηχανή Διάτμησης:

Πάχος Διάτμησης: ≤3mm
Πλάτος Διάτμησης: ≤1500mm

Μηχανή Πρεσαρίσματος Καλύμματος

Μηχανή Πρεσαρίσματος Καλύμματος (Πρέσα 160 Τόνων)

Λειτουργία: Σχηματίζει το κάλυμμα και το κάτω μέρος χρησιμοποιώντας δύο πρέσες διάτρησης 160 τόνων.

Μηχανή Πρεσαρίσματος Διπλής Κλειδαριάς (Πρέσα 63 Τόνων)

Λειτουργία: Χρησιμοποιείται για κανονική διάτρηση οπών τυμπάνου και κλείδωμα.

Αυτοματισμός: Η φόρτωση και η εκφόρτωση είναι πλήρως αυτοματοποιημένες.

Ισχύς Μονάδας: 15KW

Μηχανή Προ-καμπύλωσης & Ψεκασμού Σφραγιστικής Κόλλας

Αυτόματη Μηχανή Παλετοποίησης

Μηχανές Βαφής με Ψεκασμό

Γραμμή Πλύσης

Τα τύμπανα καθαρίζονται και τοποθετούνται στην αλυσίδα μεταφοράς βαφής, μεταβαίνοντας από οριζόντια σε κάθετη.
Μήκος μεταφοράς πλύσης:55 m
Διάδρομος στεγνώματος: L28m;W1.5m; H1.7m

Εξοπλισμός βαφής

Τριχρωματική βαφή:

Εσωτερικό: Αδιάβροχο χρώμα

Εξωτερικό: Μαγνητικό χρώμα με βάση το οξύ αλκοόλ

Μέγεθος: L4.8m; W4m; H2.4m

Εξοπλισμός στεγνώματος

Τριών σειρών κάθετο στέγνωμα
Εύρος ελέγχου θερμοκρασίας: θερμοκρασία δωματίου έως 200°C, ρυθμιζόμενη
Ακρίβεια ελέγχου θερμοκρασίας: ±5°C
Μέγεθος: L36M; W2.6M; H2.1M

Εξοπλισμός ψύξης

Λειτουργία: Σκληραίνει την επιφάνεια του βερνικιού μετά το ψήσιμο
Ισχύς: 6.6 kW

Μηχανές Δοκιμής Διαρροής

Δοκιμή οριζόντιου τύπου, πίεση αέρα 0.03Mpa. Ελεγχόμενη από PLC, κίνηση πεπιεσμένου αέρα.

Άλλες πληροφορίες

Λεπτομέρειες Προϊόντος

Διάγραμμα Διάταξης Γραμμής Παραγωγής Χαλύβδινου Τυμπάνου

Αποτελέσματα Παραγωγής

Μέθοδος Συγκόλλησης:

Αυτός ο εξοπλισμός χρησιμοποιεί μια μέθοδο συγκόλλησης ραφής με κυλίνδρους, με ηλεκτρόδια με τη μορφή κυλινδρικών κυλίνδρων. Το πλάτος του ηλεκτροδίου είναι μεγαλύτερο από το τμήμα επικάλυψης της χαλύβδινης πλάκας, επιτρέποντας τον έλεγχο του πάχους της ένωσης. Κατά τη διάρκεια της διαδικασίας συγκόλλησης, εφαρμόζεται υψηλότερη πίεση ηλεκτροδίου και συνεχές ρεύμα συγκόλλησης. Ελέγχοντας τις παραμέτρους συγκόλλησης, όπως η πίεση του ηλεκτροδίου, το ρεύμα συγκόλλησης και ο χρόνος συγκόλλησης, μπορεί να επιτευχθεί σταθερή ποιότητα συγκόλλησης. Το μηχάνημα είναι ικανό να εκτελέσει τη διαδικασία συγκόλλησης ραφής σε διαμήκεις ραφές μεταλλικών τυμπάνων με διαμέτρους που κυμαίνονται από 516mm (για κωνικά τύμπανα) έως 571.5mm.

Λίστα Διαμόρφωσης Εξοπλισμού

Γραμμή Παραγωγής Άκρων Τυμπάνου
SN.	Αριθμός Μοντέλου	Όνομα	Μονάδα	Ποσότητα	Σημείωση
1	ST2311.00B	Αμαξίδιο Up-Coil	σετ	1	Υδραυλική κίνηση
2	STK2010.01.00C	Μονάδα Ξετυλίγματος	Σετ	1	Υδραυλική κίνηση；έλεγχος συχνότητας της ταχύτητας του κινητήρα
3	STK1213100	Εγκατάσταση ευθυγράμμισης 9 κυλίνδρων και μέτρησης	Σετ	1	έλεγχος σερβο
4	ST1319.00	Μεταφορέας από ευθυγραμμιστή σε μηχανή πρέσας Μηχανή κοπής απορριμμάτων	Σετ	1
5	JD21-160	Μηχανή Πρεσαρίσματος Καλύμματος	Σετ	2	160 Τόνων
6	MJ571.5	Καλούπι για κάλυμμα και κάτω μέρος	Σετ	2
7	ST1318.00	Μεταφορέας για κάλυμμα στη μηχανή προ-περιέλιξης και ψεκασμού κόλλας	Σετ	2	Περιλαμβάνει μεταφορέα και στοίβαξη
8	YJX200900	μηχανή προ-περιέλιξης και ψεκασμού κόλλας	Σετ	2	Έλεγχος PLC;
9	St-1001	Αυτόματη στοίβαξη για καπάκια τυμπάνου	Σετ	2
10	Q11-2000	Μηχανή κοπής απορριμμάτων	Σετ	1	3*2000mm
11	KJKZ2011.00	Ηλεκτρικό κουτί ελέγχου	Σετ	1
12	KJ2011.02.00	Υδραυλικός σταθμός	Σετ	1

Αυτόματη διάτρηση οπής 2′& 3/4′ και κλείδωμα 2′& 3/4′ Κλείσιμο
SN.	Όνομα	Μονάδα	Ποσότητα
1	Πρέσα 63 τόνων με βαθύ λαιμό	Σετ	2
2	Καλούπι διπλής πρέσας	Σετ	1
3	Καλούπι διπλής κλειδαριάς	Σετ	1
4	Αυτόματη γραμμή μεταφοράς για κάλυμμα	Σετ	1
5	Ηλεκτρικό σύστημα ελέγχου	Σετ	1

Γραμμή Κοπής σε Μήκος (για το σώμα του τυμπάνου)
SN.	Αριθμός Μοντέλου	Όνομα	Μονάδα	Ποσότητα	Σημείωση
1	ST2311.00B	Αμαξίδιο Up-Coil	σετ	1	Υδραυλική κίνηση
2	STK2010.01.00C	Μονάδα Ξετυλίγματος	Σετ	1	Υδραυλική κίνηση
3	STK1213100	Μηχανή ευθυγράμμισης 9 κυλίνδρων	Σετ	1	Ρύθμιση ταχύτητας συχνότητας
4	STK1213200	Εγκατάσταση μέτρησης	Σετ	1	σερβοκινητήρας
5	Q11-1500	Μηχανή Κοπής Ελασμάτων	Σετ	1	3*1500mm
6	KJKZ2011	Ηλεκτρικό κουτί ελέγχου	Σετ	1
7	KJ2011.02.00	Υδραυλικός σταθμός	Σετ	1

Γραμμή Παραγωγής Σώματος Χαλύβδινου Τυμπάνου
SN.	Αριθμός Μοντέλου	Όνομα	Μονάδα	Ποσότητα	Σημείωση
1	KJJQ.00	Μεταφορέας			Γραμμή κοπής
2	FHJ-250-2	Αυτόματη μηχανή συγκόλλησης	Σετ	1	Τριφασικός μετατροπέας μέσης συχνότητας
3	YP-line201	Γραμμή συγκόλλησης συμπίεσης και κοπής της γωνίας σιδήρου	Σετ	2
4	STG2201.00	Μηχανή σχηματισμού χείλους	Σετ	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικού ελέγχου
5	STG2203.00	Μηχανή Beading	Σετ	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικού ελέγχου
6	STG2202. 00	Μηχανή Κυματοειδούς	Σετ	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικού ελέγχου
7	STG1005.00	Μηχανή δοκιμής διαρροής γραμμής συγκόλλησης	Σετ	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικού ελέγχου
8	ST2204.05.00	Αυτόματη τροφοδοσία για άκρα τυμπάνου	Σετ	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο
9	ST2204.00X	Μηχανή Συγκόλλησης	Σετ	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικού ελέγχου
10	STG1005.00	Μηχανή δοκιμής διαρροής	Σετ	1

Επεξεργασία Πίσω (Πλύσιμο, Στέγνωμα, Σύστημα Βαφής, κ.λπ.)
SN.	Όνομα	Μονάδα	Ποσότητα	Σημείωση
1	Μηχανή ανύψωσης	Σετ	1
2	Πλύσιμο, καθαρισμός και μεταφορά	Σετ	1
3	Στέγνωμα και μεταφορά	Σετ	1
4	Μηχανή περιστροφής	σετ	2
5	Χώρος βαφής (εξωτερικά)	σετ	2	3 χρώματα
6	Μπροστινός διανομέας	Σετ	2
7	Κάθετος εξοπλισμός στεγνώματος τριών καναλιών	Σετ	1	(εξωτερικά)
8	Ψύξη	Σετ	1
9	Πίσω διανομέας	Σετ	1
