Λεπτομέρειες:
|
Trademark: | TRINTFAR | Origin: | China |
---|---|---|---|
Production Capacity: | 50 Set/Sets Per Month | Capacity config: | 150-200Pcs/8h |
Operators: | Manual line(7-8 people)Automatic line(5-6 people) | Equipment power distribution: | 550KW |
Air Requirement: | 1.1m³/min | Water Requirement: | 10-25m³/h |
Ροή εργασίας

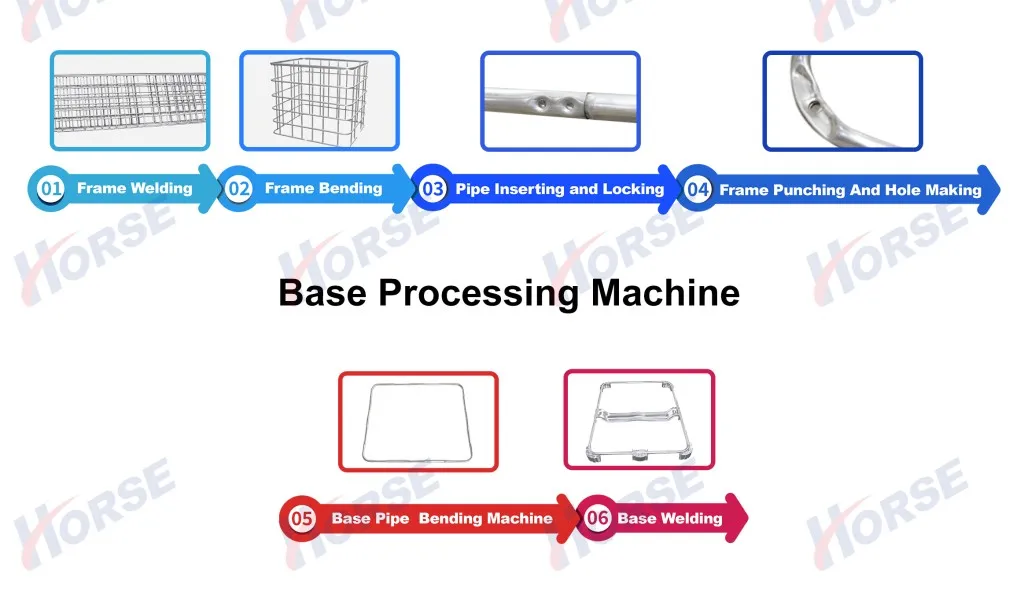

Ροή εργασίας:
Επεξεργασία πλαισίου: Συγκόλληση πλαισίου → Κάμψη πλαισίου → Σωλήνας → Εισαγωγή και κλείδωμα → Διάτρηση και δημιουργία οπών πλαισίου
Επεξεργασία βάσης: Μηχανή κάμψης σωλήνων βάσης → Συγκόλληση βάσης
Κύριος εξοπλισμός
Μηχανή επεξεργασίας πλαισίου

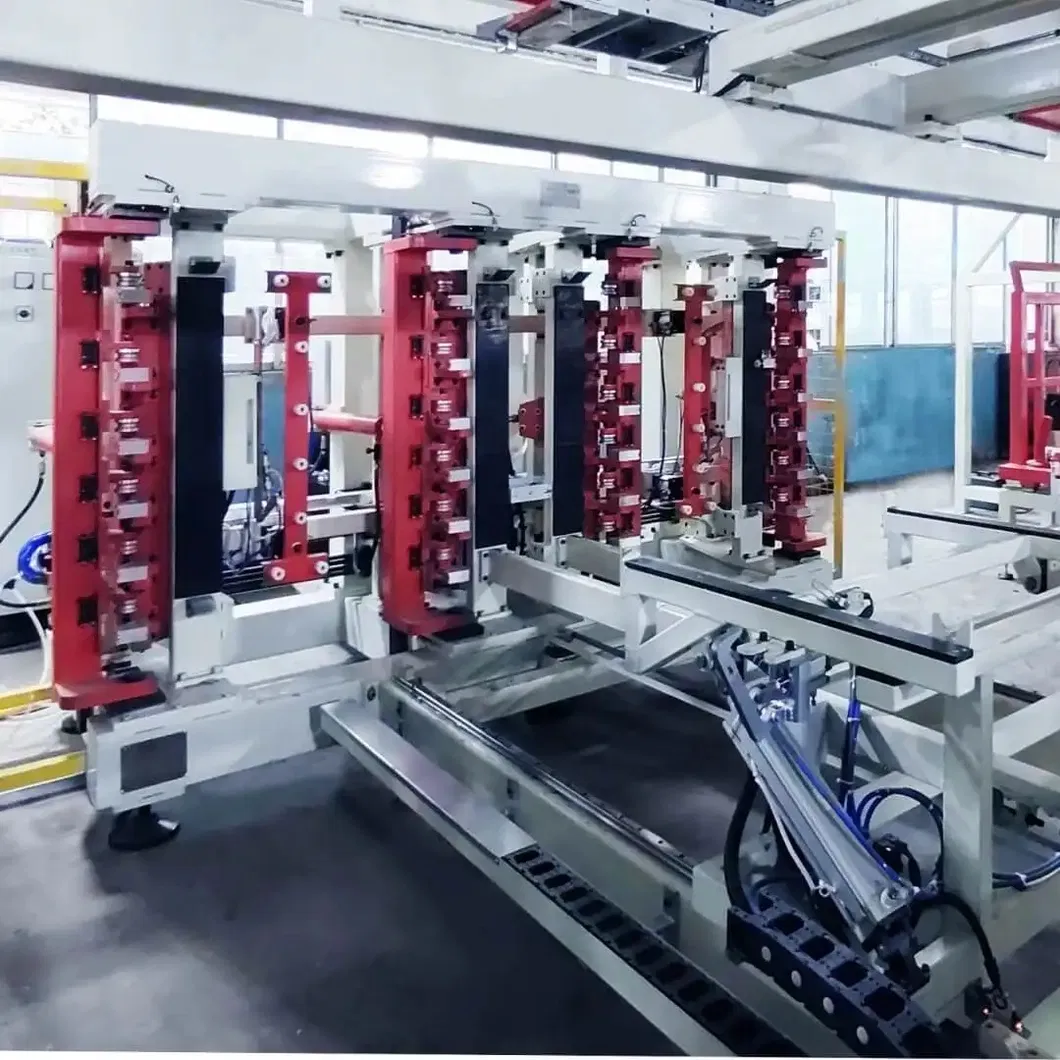

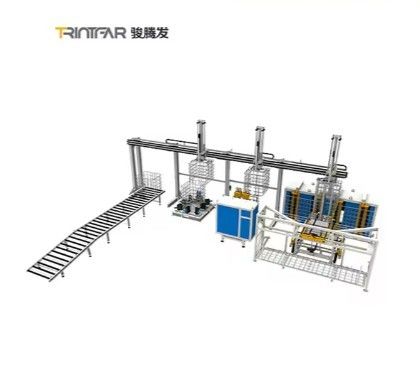

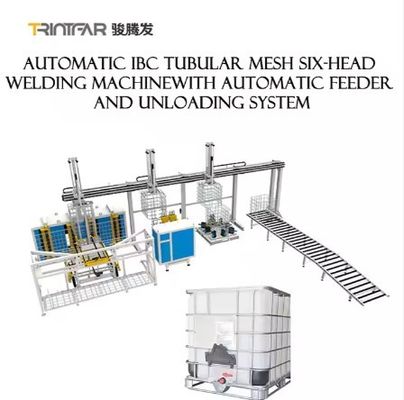

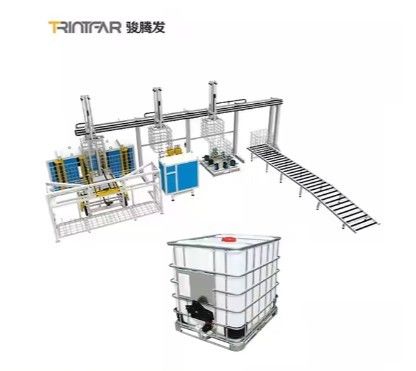

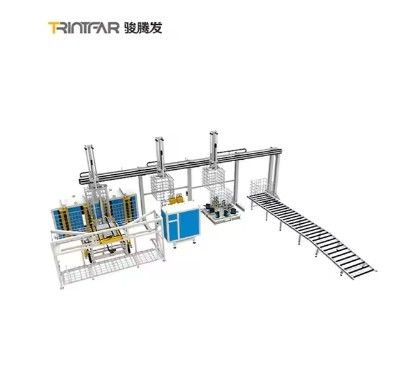

Μηχανή συγκόλλησης πλαισίου Απόδοση συγκόλλησης: 45 δευτ./τεμ. Ενισχυμένη δομή πύλης για υψηλή ακαμψία και σταθερή λειτουργία. Τροφοδοτικό μέσης συχνότητας Inverter για ενεργειακά αποδοτική συγκόλληση. 6 κεφαλές συγκόλλησης & Συστήματα ισχύος, καθεμία με ανεξάρτητη ρύθμιση ρεύματος για αξιόπιστα σημεία συγκόλλησης. Σχεδιασμός διπλού στρώματος τροφοδότη για συνεχή λειτουργία: ενώ ένας τροφοδότης συγκολλά, ο άλλος φορτώνει υλικά. Αυτόματη βαθμιδωτή συγκόλληση με ιμάντα βαθμίδωσης με σερβομηχανισμό για ακριβή τοποθέτηση. Αυτόματη αφαίρεση καλουπιού: Ο κύλινδρος εκτοξεύει μετά τη συγκόλληση για προετοιμασία για εκφόρτωση. Αυτόματη εκφόρτωση: Ο χειριστής με σερβοέλεγχο μετακινεί το συγκολλημένο προϊόν στην καθορισμένη θέση, μειώνοντας την εργασία και βελτιώνοντας την απόδοση. Περιστρεφόμενος τροφοδότης εκφόρτωσης 90° για εύκολη μεταφορά. |
![]() |
|
Μηχανή κάμψης πλαισίου Επεξεργασία ολόκληρου του πλαισίου για υψηλή ακρίβεια κάμψης, σταθερή λειτουργία και απόδοση. Κάμπτει ένα πλαίσιο κάθε 15-20 δευτερόλεπτα. Ειδικό σύστημα ισορροπίας κάμψης εξασφαλίζει ακρίβεια διαγωνίου πλαισίου. Έλεγχος HMI + PLC για υψηλή αυτοματοποίηση. Επιλογή χειριστή για αυτόματη φόρτωση/εκφόρτωση, μειώνοντας το προσωπικό. Γρήγορη αλλαγή καλουπιού για κάμψη διαφορετικών σωλήνων. Σύστημα σερβοϋδραυλικής με γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια. Ο αρθρωτός σχεδιασμός επιτρέπει την προσαρμογή για αυτοματοποίηση με βάση τις ανάγκες του πελάτη. |
![]() |
![]() |

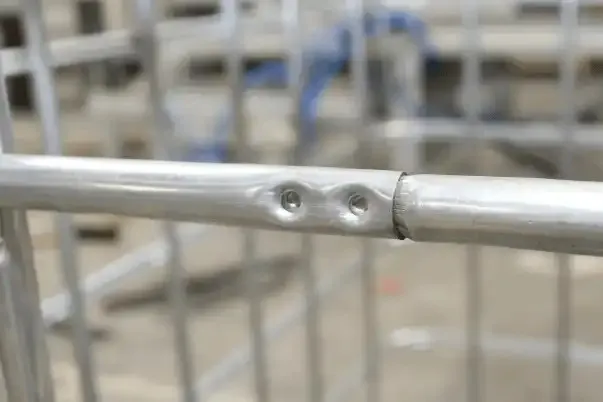

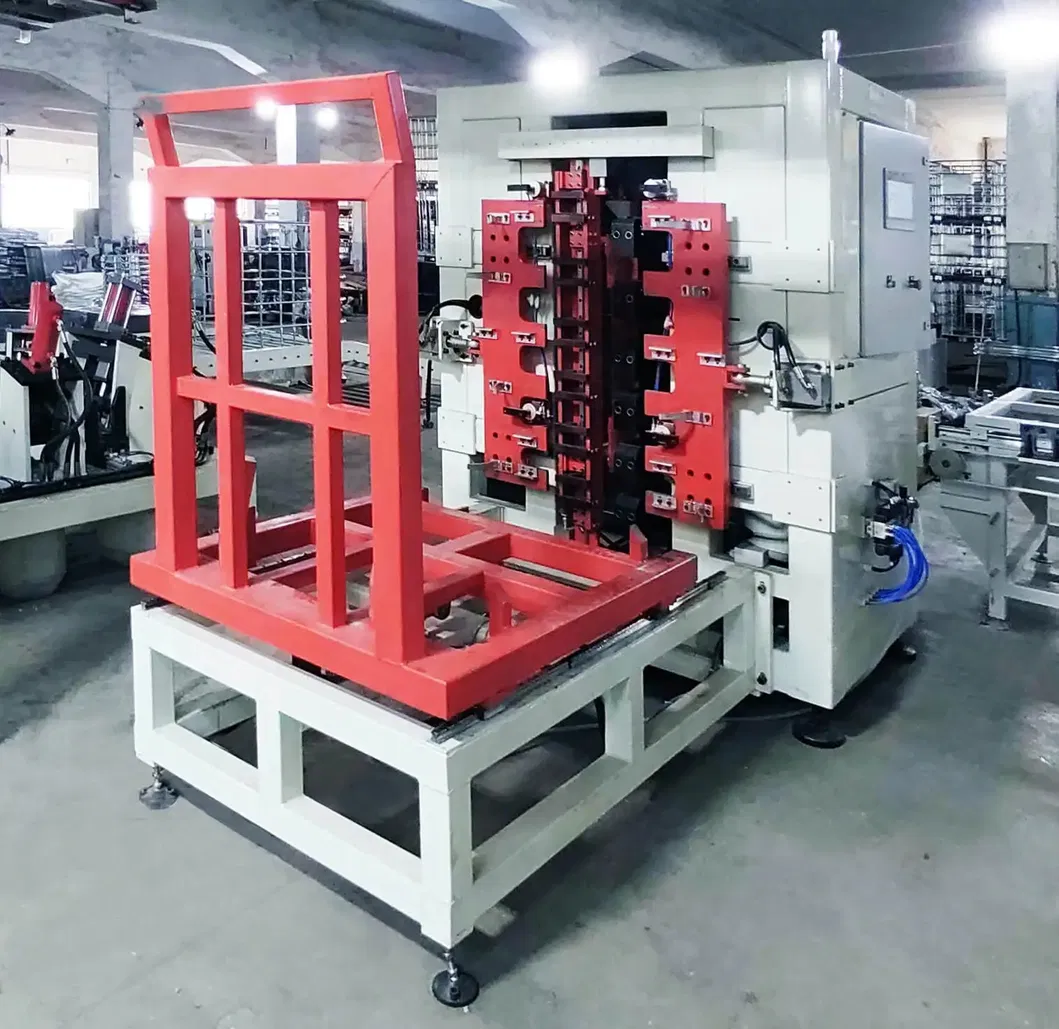

Μηχανή κλειδώματος πλαισίου Απόδοση και ποιότητα: Η διαδικασία κλειδώματος διαρκεί περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί. Το πλαίσιο της μηχανής υποβάλλεται σε επεξεργασία ως σύνολο για υψηλή ακρίβεια εισαγωγής, ισχυρό κλείδωμα, σταθερή και αποτελεσματική λειτουργία. Έλεγχος HMI + PLC για υψηλή αυτοματοποίηση. Επιλογή χειριστή για αυτόματη φόρτωση/εκφόρτωση, μειώνοντας το προσωπικό. Γρήγορη αλλαγή καλουπιού για την κάλυψη διαφορετικών απαιτήσεων κλειδώματος σωλήνων με εύκολη αντικατάσταση καλουπιού. Σύστημα σερβοϋδραυλικής με γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια. Ο αρθρωτός σχεδιασμός επιτρέπει την προσαρμογή της αυτοματοποίησης με βάση τις ανάγκες του πελάτη. |
![]() |
|
Μηχανή διάτρησης και δημιουργίας οπών Απόδοση και ποιότητα: Η διαδικασία κλειδώματος διαρκεί περίπου 25-30 δευτερόλεπτα για να ολοκληρωθεί. Πλαίσιο μηχανής: Επεξεργασία ολόκληρου του σώματος για υψηλή ακρίβεια, σταθερή και αποτελεσματική λειτουργία. Σύστημα ελέγχου: HMI + PLC για υψηλή αυτοματοποίηση. Χειριστής: Επιλογή για αυτόματη φόρτωση/εκφόρτωση, μειώνοντας το προσωπικό. Γρήγορη αλλαγή καλουπιού: Αντικαταστήστε εύκολα τα καλούπια για να καλύψετε διαφορετικές ανάγκες διάτρησης σωλήνων. Σύστημα σερβοϋδραυλικής: Γρήγορη απόκριση, χαμηλή αδράνεια και υψηλή ακρίβεια. Αρθρωτός σχεδιασμός: Προσαρμόσιμη αυτοματοποίηση με βάση τις ανάγκες του πελάτη. |
Μηχανή επεξεργασίας βάσης

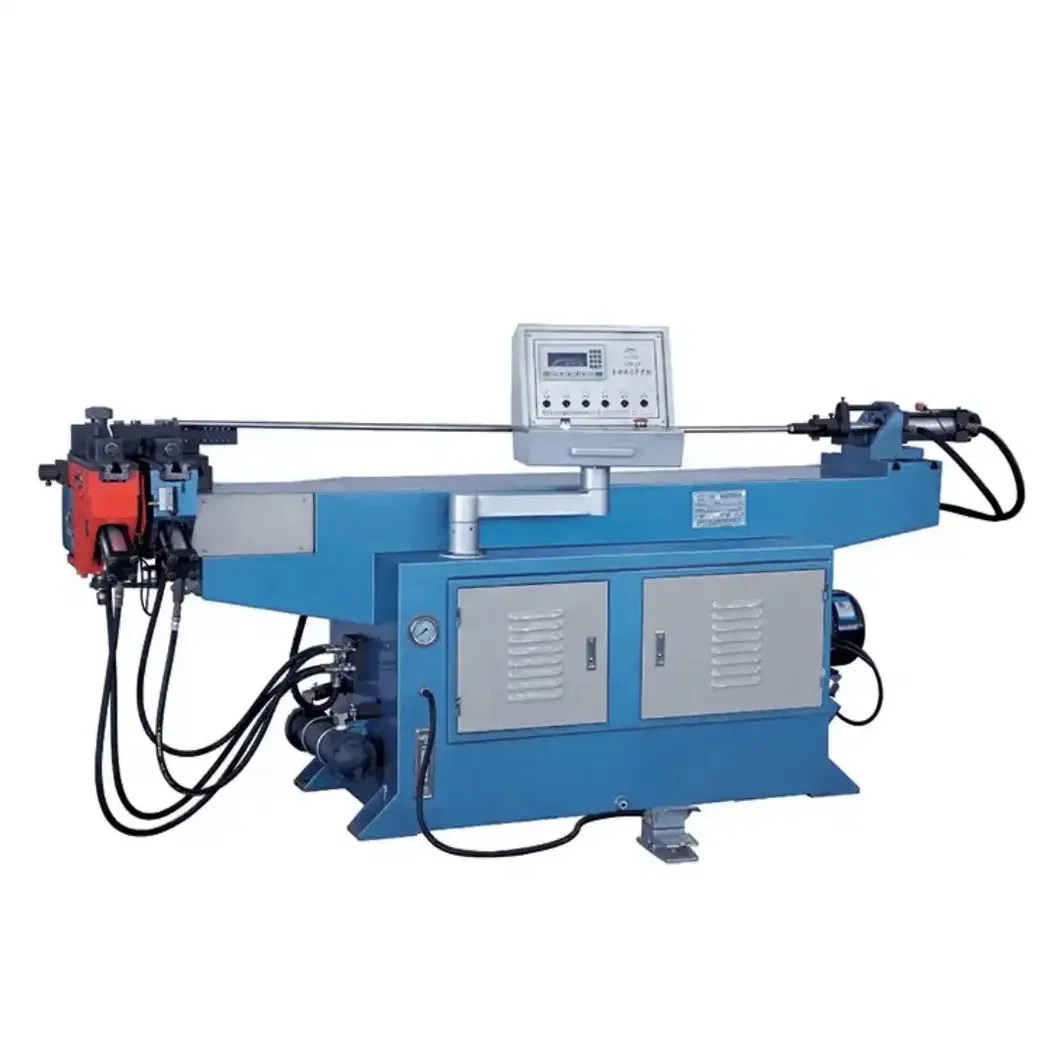

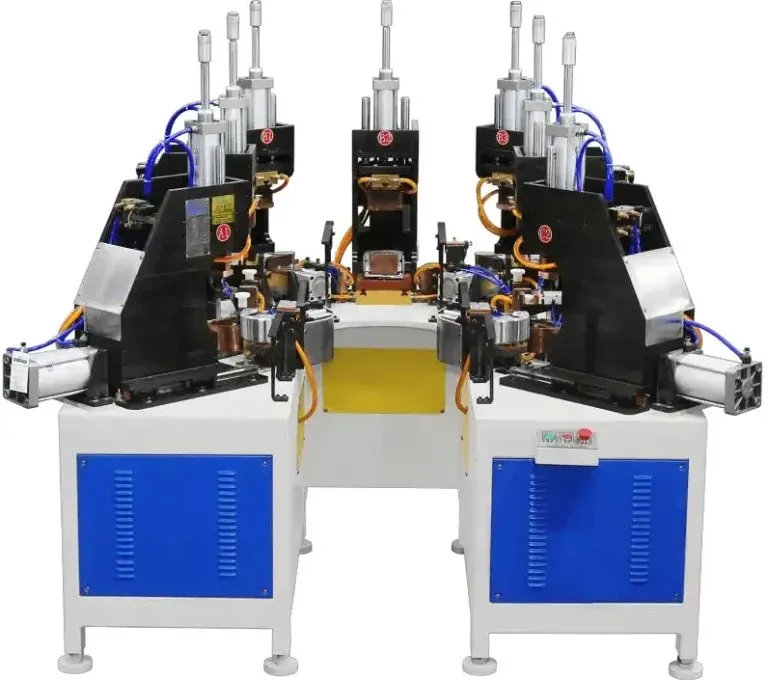

Μηχανή κάμψης σωλήνων βάσης | Μηχανή συγκόλλησης σωλήνων βάσης | |
![]() |
![]() |
Σχεδιασμός:Οριζόντια δομή με 7 κεφαλές συγκόλλησης για συγκόλληση πλαισίου βάσης. Ο χειριστής χρειάζεται μόνο να φορτώσει/εκφορτώσει. η συγκόλληση είναι αυτόματη. Ισχύς: 3 σετ MF DC 160KVA. Πλεονεκτήματα: Βελτιώνει την ποιότητα του προϊόντος και τον ρυθμό παραγωγής, μειώνει το κόστος και εξαλείφει την αστάθεια που προκαλείται από τη χειροκίνητη συγκόλληση. Υψηλότερη αυτοματοποίηση και απόδοση παραγωγής. |
Άλλες πληροφορίες | ||

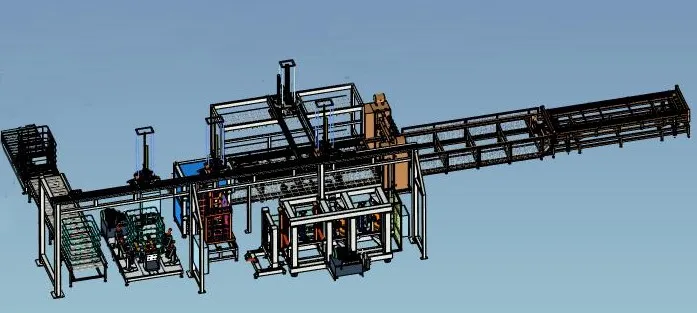

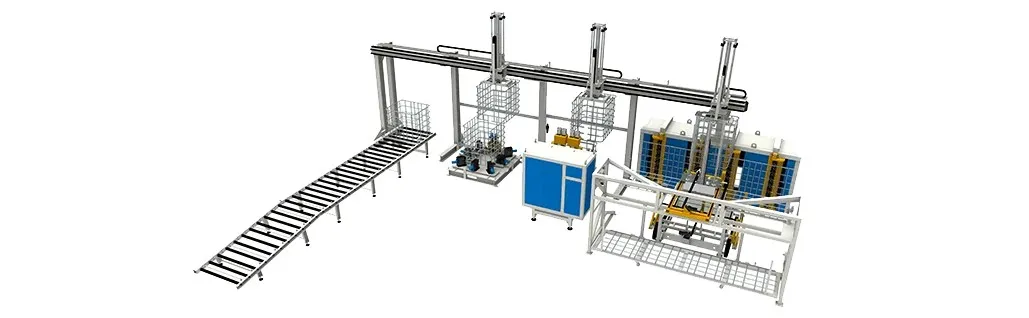

Διάγραμμα διάταξης γραμμής παραγωγής πλαισίου κλωβού IBC | ||
![]() |
![]() |
|

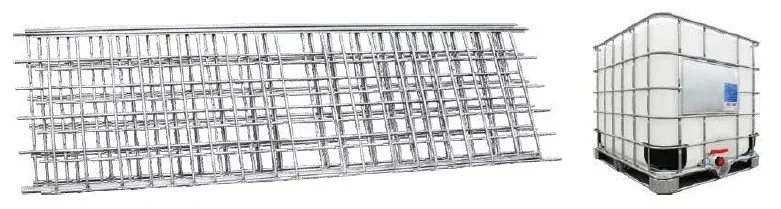

Αποτελέσματα παραγωγής | ||
![]() |
ΑΡΙΘ. | Όνομα εξοπλισμού | Μονάδα | Ποσότητα | Κύριες λειτουργίες |
1 | Μηχανή συγκόλλησης πλέγματος πύλης | Μονάδα | 1 | Συγκόλληση πολλαπλών σημείων πλέγματος |
2 | Μηχανή αυτόματης τροφοδοσίας πλέγματος | Σετ | 1 | Αυτόματη φόρτωση μακριών και κοντών σωλήνων |
3 | Χειριστής λήψης υλικού πλέγματος | Μονάδα | 1 | Εκφόρτωση πλέγματος (στοίβαξη) |
4 | Μηχανή κάμψης τεσσάρων αξόνων | Σετ | 1 | Κάμψη και διαμόρφωση πλέγματος με κεφαλή συρρίκνωσης |
5 | Μηχανή κλειδώματος | Σετ | 1 | Κάμψη και αλληλοσύνδεση πλέγματος |
6 | Μηχανή διάτρησης ισοπέδωσης | Σετ | 1 | Διάτρηση και κοπή του κάτω σωλήνα κάτω από το πλαίσιο |
7 | Χειριστής πλαισίου | Σετ | 1 | Τρεις χειριστές που κινούνται πάνω και κάτω για να πιάσουν το πλαίσιο |
8 | Μηχανή συγκόλλησης ποδιών χάλυβα | Σετ | 1 | Συγκόλληση ποδιών χάλυβα του κάτω πλαισίου |
9 | Χειριστής λήψης υλικού μηχανής συγκόλλησης ποδιών χάλυβα | Σετ | 1 | Εξαγωγή, μεταφορά και στοίβαξη του κάτω πλαισίου μετά τη συγκόλληση |
10 | Αυτόματη αεροστεγής μηχανή | Σετ | 1 | Δοκιμή της στεγανότητας της επένδυσης |
11 | Αυτόματη διπλή μηχανή κάμψης για τον κάτω σωλήνα | Σετ | 1 | Συρρίκνωση, ανάγλυφη εκτύπωση και κάμψη του κάτω σωλήνα |
12 | Πλατφόρμα δοκιμής δόνησης | Σετ | 1 | Δοκιμή της σταθερότητας και της προστασίας των βαρελιών IBC |
