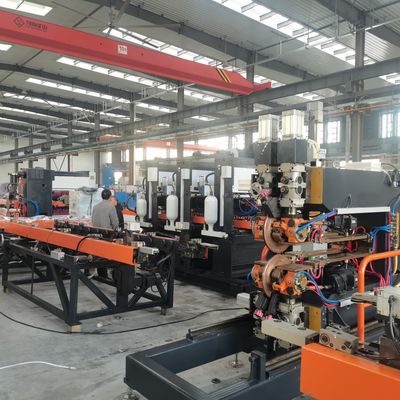

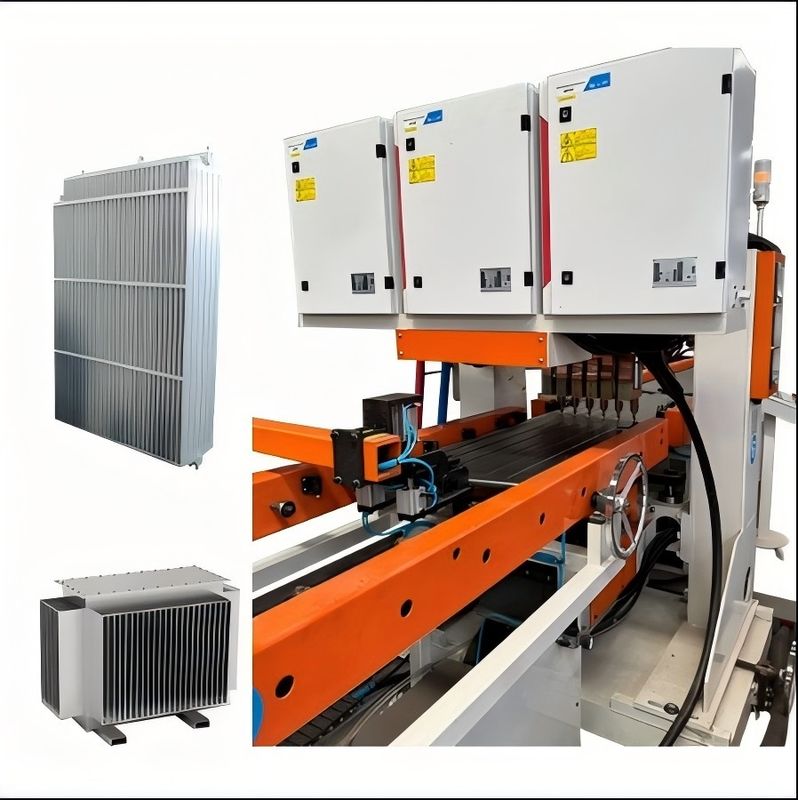

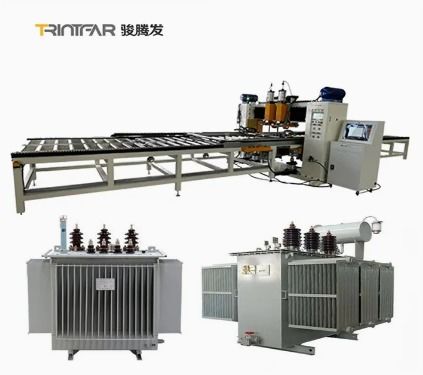

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών

Μεγάλες Εικόνας : Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Trintfar
Πιστοποίηση:	CE

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	10000~80000
Συσκευασία λεπτομέρειες:	Δαχτυλίδια από ξύλο/δαστικές θήκες
Χρόνος παράδοσης:	90~120
Όροι πληρωμής:	Εγγρ. Πίστωση, Αποδοχή Εγγράφων, Πληρωμή Εγγράφων, Τραπεζική Μεταφορά
Δυνατότητα προσφοράς:	500

Επικοινωνία

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών

περιγραφή

Υλικό τεμαχίου εργασίας:	πιάτο ψυχρής έλασης	Μοντέλο:	1 mm + 1 mm πάχος 1,2 mm + 1,2 mm πάχος
Διάρκεια του προϊόντος:	650-4000 χιλ.	Διάμετρος προϊόντος:	520 mm και 380 mm
Ύψος λειτουργίας:	1μ	παραγωγική ικανότητα:	75 τεμάχια/ώρα (πλάκα 2μ. μήκους)

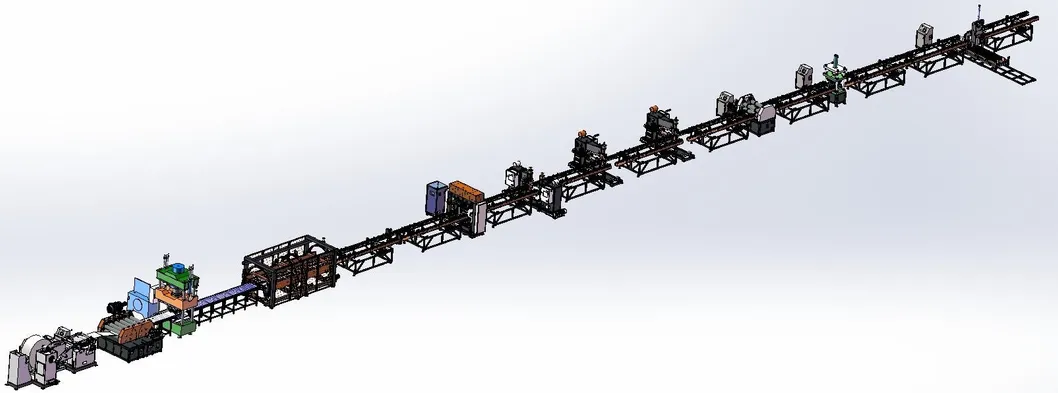

Διαδικασία

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 0

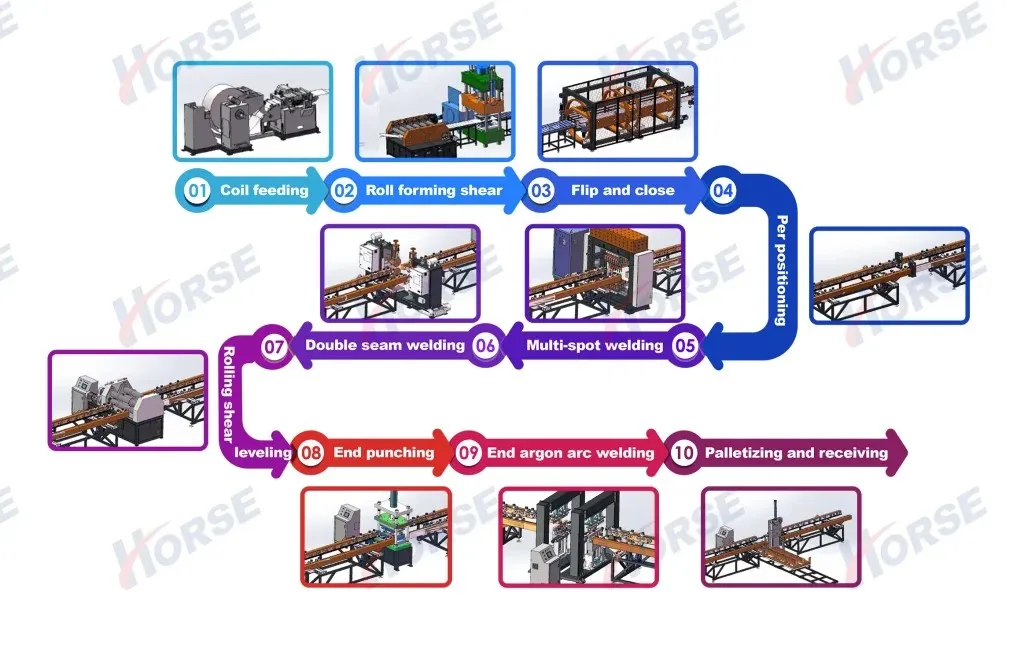

Ροή εργασίας:Ξετύλιγμα→διαμόρφωση με ρολό→υδραυλική πρέσα→αναστροφή→πολλαπλή σημειακή συγκόλληση→συγκόλληση πλευρικής ραφής→συγκόλληση κεφαλής→πλευρική διάτμηση→κοπή κεφαλής→τελικό προϊόν→αυτόματη μηχανή στοίβαξης πάνελ

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 1

ΟΧΙ	Όνομα	Ποσότητα	Σημειώσεις
1	Χωρητικότητα	διαμόρφωση 75 τεμαχίων/ώρα	Βάσει προϊόντων μήκους 2 μέτρων
2	Χειριστές	1 άτομο	Ένα άτομο είναι υπεύθυνο για την επιθεώρηση και συντήρηση της γραμμής, την παροχή υλικού στη γραμμή και την αντικατάσταση της σχάρας υλικού
3	Εμβαδόν εξοπλισμού		65 μέτρα μήκος * 6,5 μέτρα πλάτος * 2 μέτρα ύψος
4	Κατανομή ισχύος εξοπλισμού		Τάση τροφοδοσίας 415 V +/- 10%, 330KVA

Λεζάντα προϊόντος

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 2

ΟΧΙ	Όνομα	Σημειώσεις
1	Υλικό τεμαχίου εργασίας	Λαμαρίνα ψυχρής έλασης
2	Πάχος τεμαχίου εργασίας	Πάχος 1mm+1mm 1.2mm+1.2mm
3	Μήκος προϊόντος	650-4000 mm
4	Πλάτος προϊόντος	520 mm & 380mm
5	Ύψος λειτουργίας	1m
6	Παραγωγική ικανότητα	75 τεμάχια/ώρα (πλάκα 2m)
7	Οριζόντια απόσταση σημείων	Ελάχιστο 75mm Μέγιστο 88mm
8	Κάθετη απόσταση σημείων	40 - 100 mm
9	Διατηρημένο πλάτος περικοπής	5mm
10	Γωνία ώμου	8°, λοξός ώμος χωρίς στρογγυλεμένες γωνίες
11	Διάμετρος πολλαπλής	Φ89mm

Διάγραμμα της δομής της μηχανής διαμόρφωσης με ρολό

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 3

Σταθμός διαμόρφωσης με ρολό
1. Ταχύτητα κύλισης: 6-14 m/min
2. Ρυθμιζόμενη πίεση κύλισης
3. Τελική διάτρηση: υδραυλική πρέσα 315 τόνων
4. Ο περιστροφικός κωδικοποιητής και το σύστημα σερβοκίνησης ελέγχουν το μήκος και την ακρίβεια μεγέθους των πτερυγίων του ψυγείου
5. Εξοπλισμένο με μηχανισμό ισοπέδωσης για να εξασφαλιστεί η επιπεδότητα ενός μόνο τεμαχίου
6. Το ξετυλιγμένο υλικό τοποθετείται στη σχάρα εκφόρτωσης (με χωρητικότητα φόρτωσης 5 τόνων)
μέσω του τρόλεϊ φόρτωσης και κυλιέται σε φύλλα.

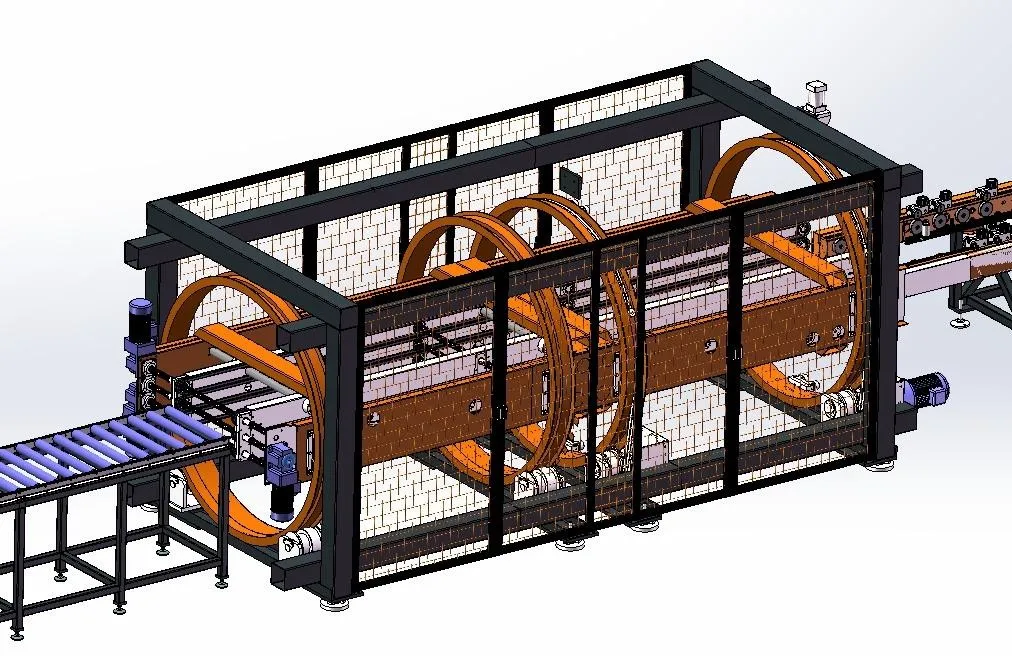

Διάγραμμα της δομής της μηχανής ανατροπής και συγκόλλησης

Σταθμός ανατροπής και συγκόλλησης
1. Ταχύτητα μεταφοράς: 5~15M/min;
2. Πραγματοποιήστε αναστροφή 180° των πτερυγίων του ψυγείου;
3. Η συσκευή ανατροπής αποτελείται από περιστρεφόμενη σχάρα, σχάρα ανατροπής, σύστημα μετάδοσης, συσκευή ανατροπής, συσκευή ώθησης και άλλα εξαρτήματα.
4. Όταν το πρώτο φύλλο φτάσει στην προκαθορισμένη θέση, η συσκευή ανατροπής το αναποδογυρίζει στη σχάρα μεταφοράς στην άλλη πλευρά. Στη συνέχεια, όταν το δεύτερο φύλλο φτάσει στην προκαθορισμένη θέση, η συσκευή ώθησης λειτουργεί και το σπρώχνει στο πρώτο φύλλο και η συγκόλληση ολοκληρώνεται.

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 4

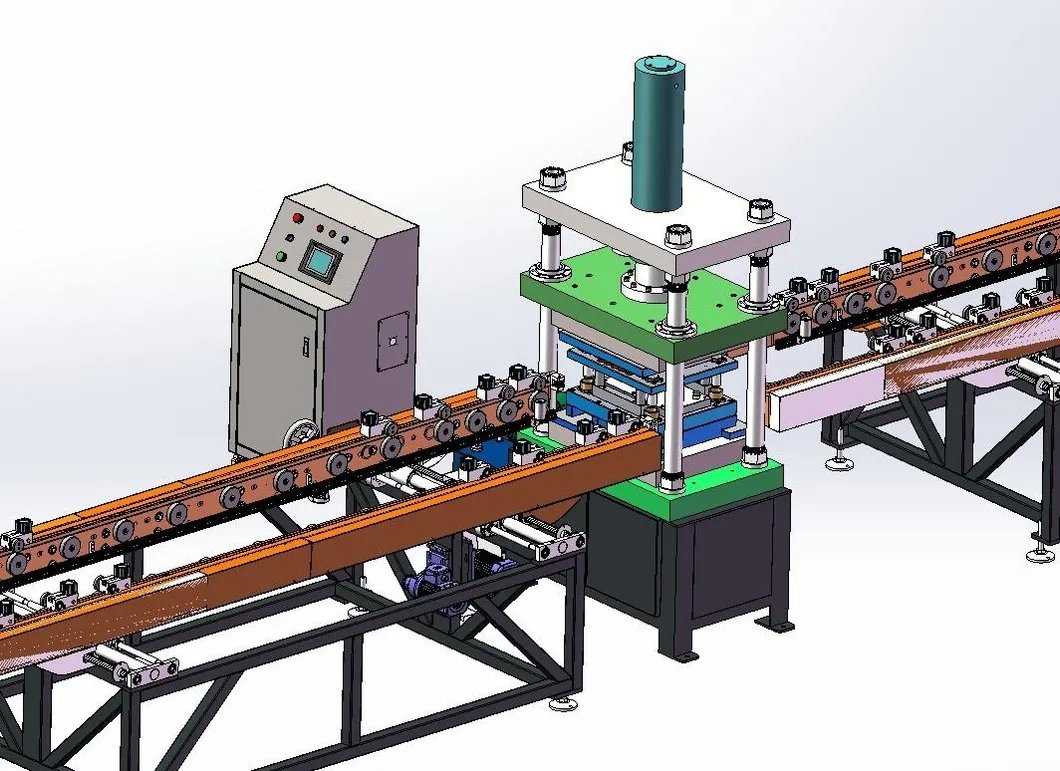

Διάγραμμα της μηχανής προ-σημειακής συγκόλλησης διπλής κεφαλής

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 5

Σταθμός προ-σημειακής συγκόλλησης διπλής κεφαλής
1. Δύο σετ συσκευών πίεσης σημειακής συγκόλλησης;
2. Ισχύς 60KVA;
3. Μετά την ολοκλήρωση της ανατροπής και της συναρμολόγησης, η μηχανή προ-σημειακής συγκόλλησης χρησιμοποιείται για τη στερέωση και την ευθυγράμμιση των δύο τεμαχίων εργασίας για να εξασφαλιστεί η χρήση πολλαπλής σημειακής συγκόλλησης.
4. Πνευματικά εξαρτήματα: AirTac, SMC;
5. Κινητήρας μετάδοσης: Wanxin.
6. PLC: Mitsubishi;
7. Οθόνη αφής: Weiluntong;
8. Ηλεκτρικά εξαρτήματα: Schneider.

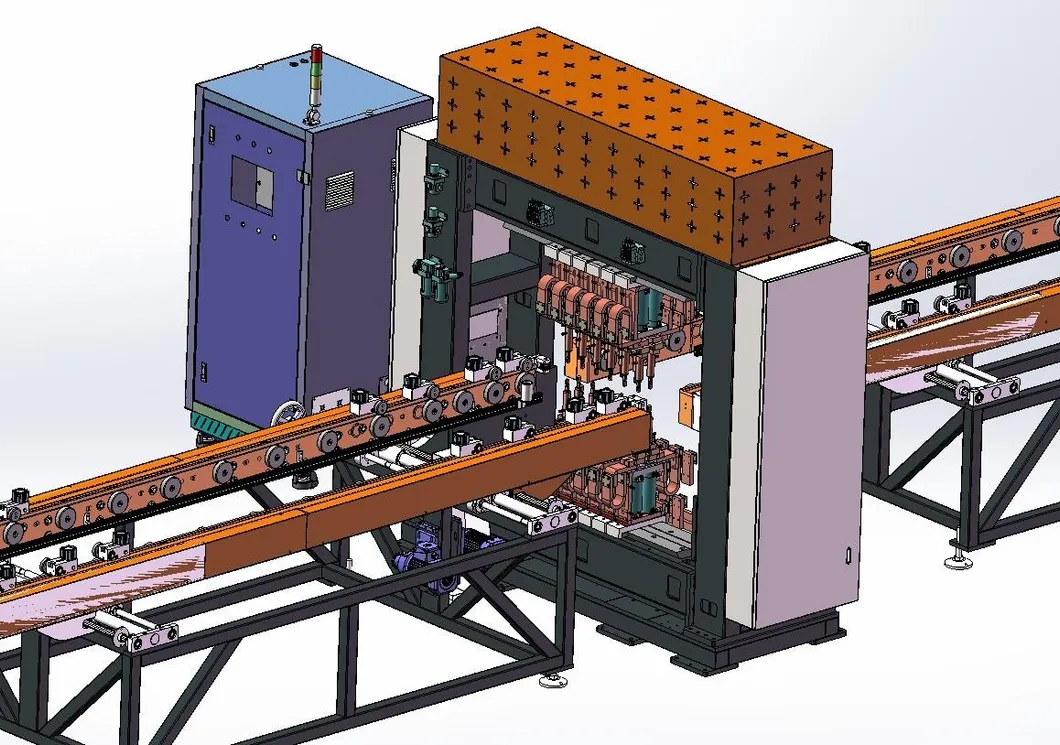

Διάγραμμα της μηχανής σημειακής συγκόλλησης τύπου gantry

Σταθμός σημειακής συγκόλλησης τύπου gantry
1. 12 σετ συσκευών πίεσης σημειακής συγκόλλησης;
2. Κεφαλή συγκόλλησης διπλής κεφαλής, 6 σημεία ανά σειρά;
3. Αριθμός παροχών εναλλασσόμενου ρεύματος: 12 σετ;
4. Ισχύς: 12*50KVA;
5. Διπλή σειρά συγκόλλησης για βελτίωση της απόδοσης;
6. Πνευματικά εξαρτήματα: AirTac, SMC;
7. Κινητήρας μετάδοσης: Wanxin. 8. PLC: Mitsubishi; Οθόνη αφής: Weiluntong;
9. Ηλεκτρικά εξαρτήματα: Schneider.

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 6

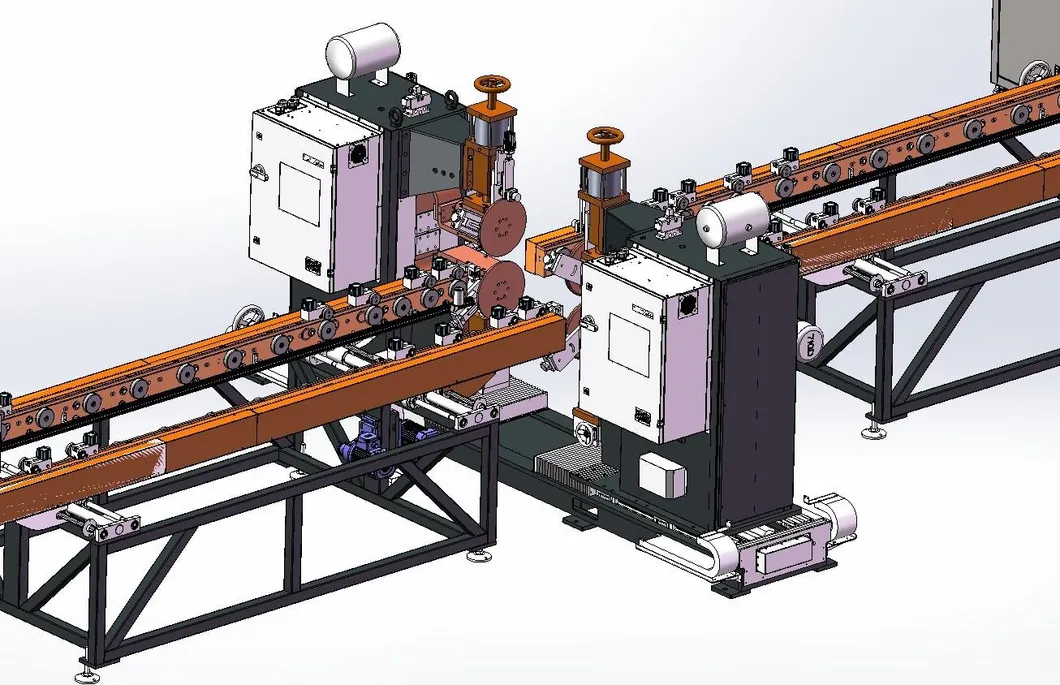

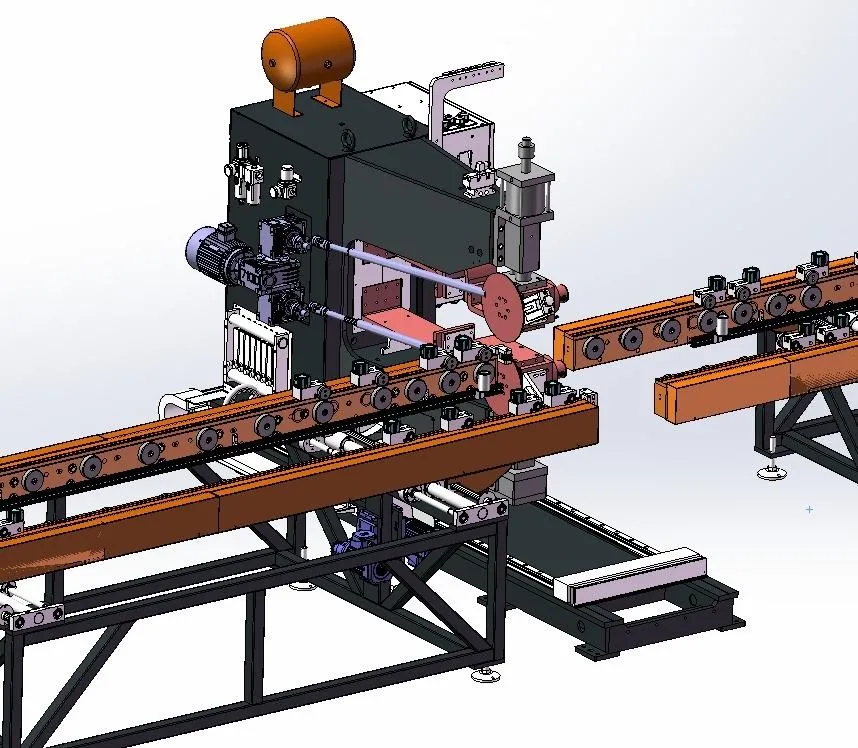

Διάγραμμα της μηχανής συγκόλλησης διπλής ραφής

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 7

Δισδιάστατη συγκόλληση ραφής
σταθμός συγκόλλησης μηχανής
1. Δύο σετ μηχανών συγκόλλησης ραφής είναι διατεταγμένα συμμετρικά και στις δύο πλευρές;
2. 4 σετ κεφαλών πίεσης συγκόλλησης ραφής;
3. Αριθμός παροχών ισχύος συγκόλλησης μεταβλητής συχνότητας: 2 σετ;
4. Ισχύς: 2*160KVA;
5. Μέγιστη πίεση: 12000N;
6. Υιοθετείται μηχανισμός διαφορικής μετάδοσης;
7. Ταχύτητα συγκόλλησης ραφής: 0-2,8m/min;
8. Πνευματικά εξαρτήματα: AirTac, SMC;
9. Κινητήρας μετάδοσης: Wanxin. 10. PLC: Mitsubishi; Οθόνη αφής: Weiluntong;
11. Ηλεκτρικά εξαρτήματα: Schneider;
12. Γραμμική ράγα: Hiwin.

Μηχανή συγκόλλησης ραφής κοντής πλευράς

Σταθμός συγκόλλησης συγκολλητή ραφής κοντής πλευράς -2 σετ
1. Κάθε σετ κεφαλής πίεσης συγκόλλησης ραφής;
3. Αριθμός παροχής ισχύος συγκόλλησης ενός μετατροπέα: 1 σετ;
4. Ισχύς ενός εξοπλισμού: 200KVA;
5. Μέγιστη πίεση: 12000N;
6. Χρησιμοποιήστε μηχανισμό διαφορικής μετάδοσης;
7. Ταχύτητα συγκόλλησης ραφής: 0- 2m/min;

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 8

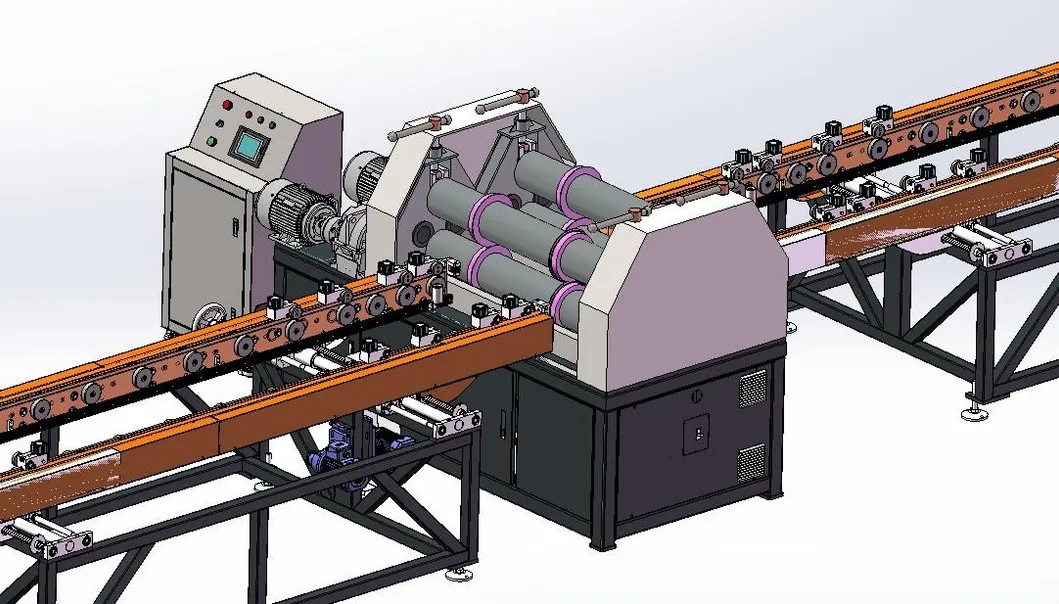

Διάγραμμα της μηχανής ισοπέδωσης διάτμησης με ρολό

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 9

Σταθμός διάτμησης και ισοπέδωσης με ρολό
1. Αποτελείται από κουτί μηχανής, συσκευή κίνησης, συσκευή διάτμησης, μηχανισμό σύνθλιψης άκρων, μηχανισμό ισοπέδωσης, ηλεκτρονικό σύστημα ελέγχου, πνευματικό σύστημα κ.λπ.;
2. Ο δίσκος διάτμησης με ρολό χρησιμοποιείται για την κοπή των δύο πλευρών. Το υλικό του δίσκου κοπής είναι χαλύβδινο εργαλείο κράματος, το οποίο είναι ανθεκτικό στην κρούση, ανθεκτικό στη φθορά και έχει μεγάλη διάρκεια ζωής;
3. Η απόσταση πλάτους και στις δύο πλευρές της διάτμησης με ρολό είναι ρυθμιζόμενη και ασφαλίζεται σταθερά;
4. Το υλικό άκρων μετά τη διάτμηση με ρολό τεμαχίζεται από τον τροχό κοπής με ρολό;
5. Το προϊόν μετά τη διάτμηση με ρολό ισιώνεται από τον τροχό ισοπέδωσης;
6 Ταχύτητα διάτμησης με ρολό 2-6m/min;
7. Ισχύς κίνησης: 4KW.

Διάγραμμα της μηχανής διάτρησης άκρων

Σταθμός διάτρησης άκρων
1. Αποτελείται από μια βάση, έναν μηχανισμό ανύψωσης, ένα πλαίσιο διάτρησης, μια μήτρα διάτρησης, έναν κύλινδρο διάτρησης, έναν κύλινδρο ανύψωσης και έναν υδραυλικό σταθμό;
2. Χρησιμοποιείται για τη διάτμηση των χαλαρών άκρων για να εξασφαλιστεί η ευθυγράμμιση και η συνέπεια των άκρων;
3. Η μήτρα διάτρησης είναι σχεδιασμένη με λοξό άκρο για τη μείωση της δύναμης διάτρησης;
4. Πίεση μηχανής διάτρησης: 160T.

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 10

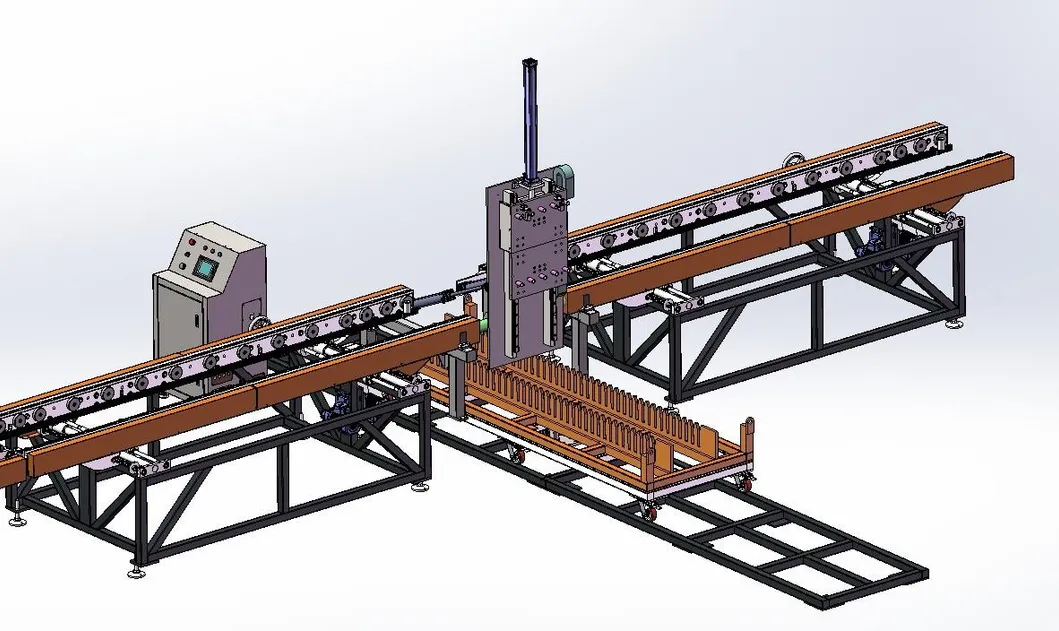

Διάγραμμα του παλετοποιητή τελικού προϊόντος

Αυτοματοποιημένη γραμμή παραγωγής για πτερύγια ψύξης μετασχηματιστών 11

Σταθμός παλετοποίησης
1. Ποσότητα αποθήκευσης μιας μόνο σχάρας παλετοποίησης: 40 τεμάχια;
2. Απόσταση παλέτας: 45mm;
3. Μέθοδος αρπαγής: Όταν το υλικό ρέει, ο κύλινδρος σφίγγει και ο λαβήρας περιστρέφεται 90 μοίρες για να τοποθετήσει το υλικό στη σχάρα παλετοποίησης;
4. Μέθοδος εργασίας του καροτσιού υλικού: Χρησιμοποιεί κίνηση σερβο βημάτων και μετακινείται στην επόμενη θέση τοποθέτησης υλικού μετά την τοποθέτηση ενός τεμαχίου, μέχρι να γεμίσει ολόκληρη η σχάρα και στη συνέχεια το καρότσι υλικού αντικαθίσταται χειροκίνητα;

Λίστα διαμόρφωσης εξοπλισμού

ΟΧΙ	Όνομα	μοντέλο	ποσότητα	Μονάδα	Σημείωση
1	Αυτόματη μηχανή περιέλιξης	FJJ-0-0	1	Σετ
2	Ψαλίδια διαμόρφωσης με ρολό	CXJ-0-0	1	Σετ
3	Μηχανή κλεισίματος ανατροπής	FZJ-0-0	1	Σετ
4	Συγκολλητής προ-σημειακής συγκόλλησης διπλής κεφαλής	DN60-2C	1	Μονάδα
5	Μηχανή σημειακής συγκόλλησης gantry 12 κεφαλών	LM-12C	1	Μονάδα
6	Συγκολλητής ραφής μακράς πλευράς	2*FVM160	1	Μονάδα
7	Συγκολλητής ραφής κοντής άκρης	2*FVM160	1	Μονάδα
8	Μηχανή ισοπέδωσης με ρολό	JPJ-0-0	1	Μονάδα
9	Μηχανή διάτρησης άκρων	CQJ-0-0	1	Μονάδα
10	Παλετοποιητής τελικού προϊόντος	MDJ-0-0	1	Μονάδα
11	Σχάρα μεταφοράς	SSJ-0-0	11	Σετ

Προδιαγραφή

BVM-170KVA	παράμετροι
Τάση εισόδου	380±10% (τριφασική) 50HZ
Ισχύς εισόδου	2x250KVA
Δευτερεύουσα τάση	11.3V
Μέγιστο ρεύμα βραχυκυκλώματος	50KA
Αντίσταση μόνωσης	Αντίσταση μόνωσης ισχύος εισόδου στο ατράκτου ≥ 2.5MΩ
Περιβάλλον εργασίας	θερμοκρασία≤40ºC, υγρασία≤90%
Μοντέλο κυλίνδρου	*Φ16080**
Μέγιστη πίεση λειτουργίας	12000N
Πίεση πηγής αέρα	0.6MPa
Πίεση πηγής νερού	0.15MPa~0.30MPa
Ροή νερού	30L/min
Διάμετρος τροχού συγκόλλησης	280mm

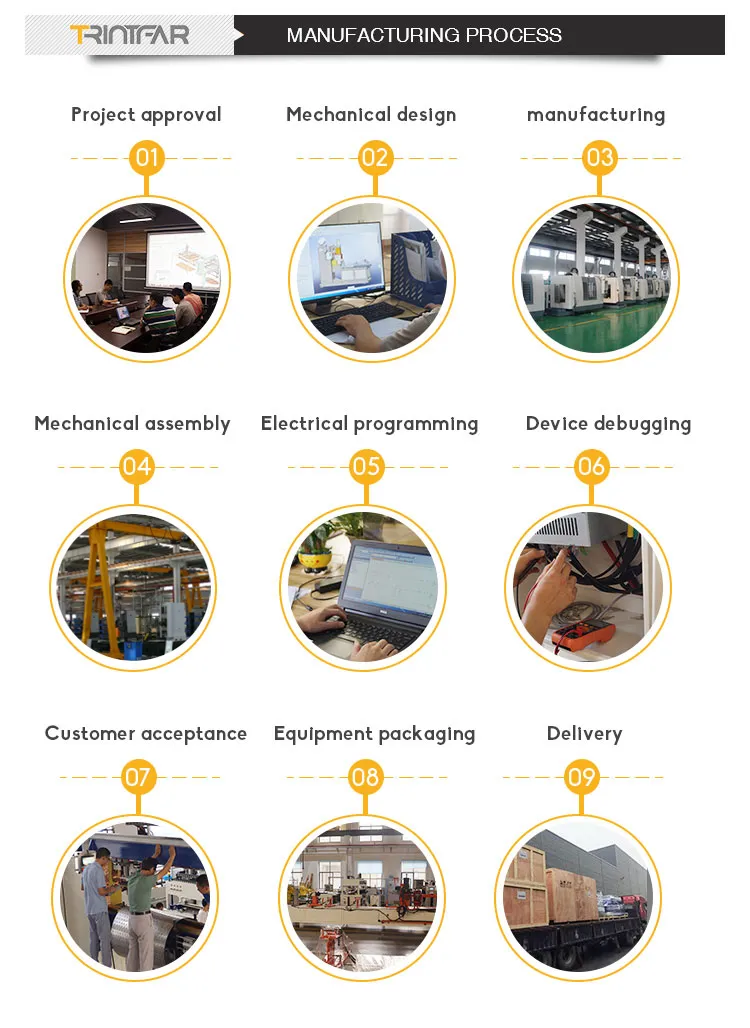

Εταιρικό Προφίλ
