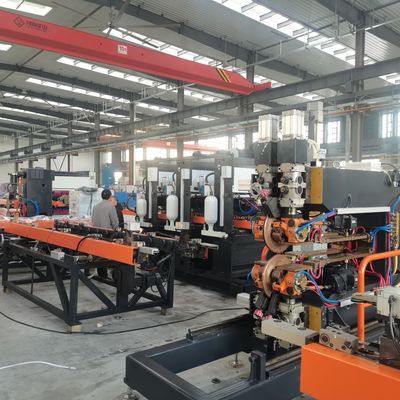

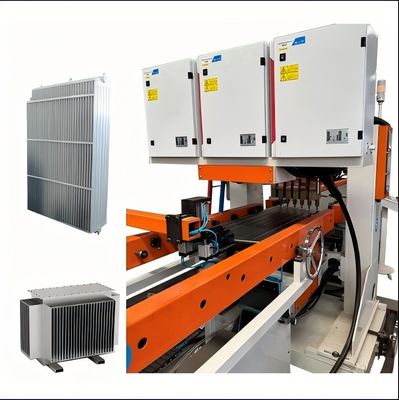

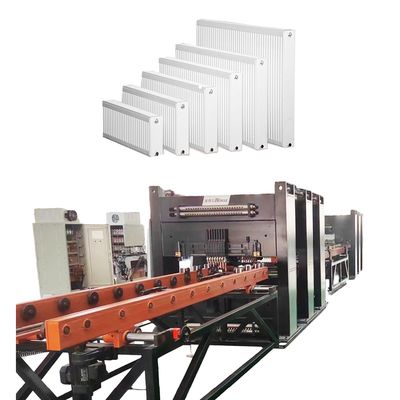

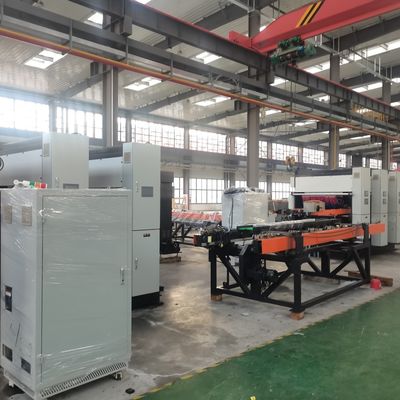

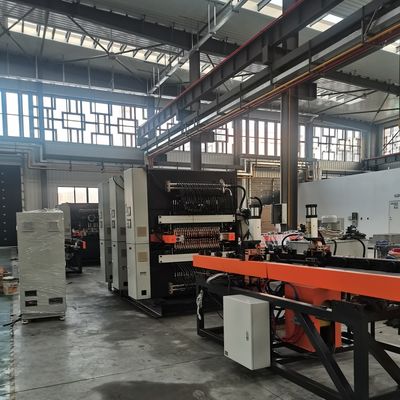

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

Μεγάλες Εικόνας :  Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Trintfar
Πιστοποίηση: CE
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: 10000~80000
Συσκευασία λεπτομέρειες: Δαχτυλίδια από ξύλο/δαστικές θήκες
Χρόνος παράδοσης: 90~120
Όροι πληρωμής: Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

περιγραφή
αυτόματη γραμμή παραγωγής: Περιεκτικός Ευέλικτη Παραγωγή: Ευφυής παραγωγή
Αυτοματοποίηση: Αυτοματοποίηση Εγγύηση: Εγγύηση 1 έτος
Προδιαγραφή: Άλλα Πεδίο παραγωγής: Προϊόντα
Πιστοποίηση: ISO, CE, ABS Εξυπηρέτηση μετά την πώληση: Εγγύηση 1 έτος
Πακέτο μεταφοράς: Ξύλινο Κιβώτιο

Η ροή εργασίας
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 0

Ρυθμισμός εργασίας:Αποσύλιξη→συσκευασμός ρολ→υδραυλικός πρέσος→στροφή → πολλαπλή συγκόλληση σημείων→ συγκόλληση πλευρικών ρευμάτων → συγκόλληση κεφαλής → πλευρική κοπή → κοπή κεφαλής → τελικό προϊόν → αυτόματη συσκευή στοίβασης πάνελ


Κύριο εξοπλισμό



Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 1 Σταθμός σχηματισμού κυλίνδρων

Ταχύτητα κύλισης: 6-14 m/min

Προσαρμόσιμη πίεση

Τελική τρύπα: υδραυλικό πρέσο 315 τόνων

Ροταριακός κωδικοποιητής & servo drive για την ακρίβεια μήκους/μέτρου των πτερυγίων

Μηχανισμός ισοπέδωσης εξασφαλίζει την επίπεδεια του ενιαίου κομμάτι

Μη τυλιγμένα υλικά που τοποθετούνται σε ράφι εκφόρτωσης 5 τόνων μέσω φορτωτικού καροτσιού και τυλιγμένα σε φύλλα

Προαιρετικός θάλαμος αποθήκευσης ανά αίτηση πελάτη
Σταθμός αναστροφής και σύνδεσης

Ταχύτητα μεταφοράς: 5-15 m/min

180° αναστροφή των πτερυγίων του ψυγείου

Συσκευή αναστροφής: περιστρεφόμενο ράφι, ράφι αναστροφής, σύστημα μεταφοράς, συσκευή αναστροφής, συσκευή ώθησης κλπ.

Το πρώτο φύλλο φτάνει στην προεπιλεγμένη θέση → αναποδογυρίζεται στο αντίθετο ράφι μεταφοράς

Το δεύτερο φύλλο φτάνει στην προκαθορισμένη θέση → η συσκευή ώθησης το μετακινεί στο πρώτο φύλλο, ολοκληρώνοντας τη σύνδεση
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 2
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 3 Σταθμός προ-ζυγισμού με διπλή κεφαλή

Δύο σετ συσκευών πίεσης για την τοπική συγκόλληση

Δύναμη: 60 KVA

Μετά την αναστροφή και την συναρμολόγηση, η μηχανή συγκόλλησης προ-τόπου ευθυγραμμίζει και σταθεροποιεί τα εργασιακά κομμάτια για συγκόλληση πολλών σημείων
Σταθμός συγκόλλησης πολλαπλών σημείων με γκάντρι

12 σετ συσκευών πίεσης για τοποθετική συγκόλληση

Κεφαλή συγκόλλησης διπλής κεφαλής, 6 σημεία ανά σειρά

Ηλεκτρικές πηγές εναλλασσόμενης ενέργειας: 12 σετ

Δύναμη: 12 * 50 KVA

Διπλή συγκόλληση για βελτίωση της απόδοσης
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 4
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 5 Στάσεις συγκόλλησης διπλής όψης

Δύο σετ μηχανών συγκόλλησης με συγκόλληση, με συμμετρική διάταξη

4 σύνολα κεφαλών πίεσης συγκόλλησης

Δύο σετ τροφοδοτήσεων συγκόλλησης μεταβλητής συχνότητας

Δύναμη: 2 * 160 KVA

Μέγιστη πίεση: 12.000 N

Διαφορετικός μηχανισμός μετάδοσης

Ταχύτητα συγκόλλησης: 0-2,8 m/min
Σταθμός συρρίκνωσης και εξισορρόπησης

Αποτελείται από μηχανικό κιβώτιο, συσκευή κίνησης, συσκευή κοπής, μηχανισμό θρυμματισμού άκρων, μηχανισμό ισοπέδωσης, ηλεκτρονικό σύστημα ελέγχου, πνευματικό σύστημα κλπ.

Δίσκος κοπής κυλίνδρων και από τις δύο πλευρές· δίσκος κοπής από κράμα χάλυβα εργαλείου (ανθεκτικός στις συγκρούσεις, ανθεκτικός στην φθορά, μακρά διάρκεια ζωής)

Ταχύτητα κοπής κυλίνδρων: 2-6 m/min

Δύναμη κίνησης: 4 kW
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 6
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 7 Τελικός σταθμός τρύπησης

Αποτελείται από βάση, μηχανισμό ανύψωσης, πλαίσιο τρύπησης, τρύπησης, κύλινδρο τρύπησης, κύλινδρο ανύψωσης και υδραυλικό σταθμό

Χρησιμοποιείται για την κοπή των χαλαρών άκρων για τη διασφάλιση της ευθυγράμμισης και της σταθερότητας των ακτών

Πυροβολή πεθαίνει με βελονισμένη άκρη για τη μείωση της δύναμης τρύπησης

Πίεση της μηχανής τρύπησης: 160 T
Σταθμός συγκόλλησης τόξου άργονου

2 σετ εξοπλισμού, τοποθετημένοι συμμετρικά

1 σετ για συγκόλληση εμπρόσθιας άκρης, 1 σετ για συγκόλληση πίσω άκρου του εργασιακού στοιχείου

4 σύνολα τροφοδοτών συγκόλλησης με τόξο αργόνου της Panasonic

Πεδίο ρεύματος: 5-315 A

Ταχύτητα συγκόλλησης: 300-600 mm/min
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 8
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 9 Σταθμός παλλέτισης

Ποσότητα αποθήκευσης ανά ράφι παλετοποίησης: 40 τεμάχια

Απόσταση ανάμεσα στις παλέτες: 45 mm

Μέθοδος πρόσφυσης: υλικό για τη σύσφιξη κυλίνδρου, η λαβή περιστρέφεται κατά 90° για να τοποθετηθεί στο ράφι

Μέθοδος λειτουργίας καροτσούλης υλικών: κίνηση servo stepping, μετακινείται στην επόμενη θέση μετά την τοποθέτηση 1 κομμάτι, χειροκίνητη αντικατάσταση καροτσούλας όταν το ράφι είναι γεμάτο



Μηχανές προαιρετικού εξοπλισμού

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 10 Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 11 Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 12 Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 13
Μηχανή τρύπησης σωλήνων κεφαλής Συσκευή συναρμολόγησης Τραπέζι συγκόλλησης φλέβας Γύρνα το τραπέζι για συναρμολόγηση συγκόλλησης
Η μηχανή χτυπήματος κεφαλής υποδεικνύει αυτόματα για να δημιουργήσει έως και 40 ζευγάρια slots σε έναν σωλήνα (μέγιστο 40 πάνελ).Η εσωτερική υποστήριξη αποτρέπει την παραμόρφωση κατά τη διάρκεια της τρύπησηςΧρόνος κύκλου ανά γροθιά: ~ 6 δευτερόλεπτα. Το οριζόντιο σύστημα συναρμολόγησης βοηθά στην συναρμολόγηση των πάνελ του ψυγείου σε σωλήνες κεφαλής.Το ένα άκρο ρυθμίζεται χειροκίνητα για μήκος, ενώ το άλλο άκρο χρησιμοποιεί ένα υδραυλικό πρέσο για να κρατήσει και να τοποθετήσει για την συγκόλληση της γωνίας. Με τη δυνατότητα ρυθμίσεων για το μήκος του πάνελ και το βάθος συναρμολόγησης,Επιτρέπει γρήγορη επαναδιάταξη για αλλαγές παραγωγήςΗ τοποθέτηση του κινητήρα σερβο εξασφαλίζει ακριβείς συναρμολογήσεις. Η συσκευή μετατροπής με κινητήρα έχει σχεδιαστεί για να μετατοπίζει τα στοιχεία του ψυγείου για το σύνολο του ψυγείου, μετά την συγκόλληση του σωλήνα κεφαλής από τη μία πλευρά, και στη συνέχεια να μετατοπίζει τον ψυγείο για να συγκόλληση την άλλη πλευρά.



Άλλες πληροφορίες

Λεπτομέρειες για το προϊόν Τεχνικές υπηρεσίες
Η γραμμή παραγωγής φτερών θερμαντήρων μετασχηματιστή άλογου Trintfar πληροί διεθνή πρότυπα και προσφέρει πιο οικονομική και ανταγωνιστική τιμή. Επικεντρωθείτε στον πελάτη και παρέχετε στην εταιρεία σας ολοκληρωμένες υπηρεσίες πριν από τις πωλήσεις και μετά τις πωλήσεις, όπως εγκατάσταση, θέση σε λειτουργία, κατάρτιση και συντήρηση.
Πλήρως αυτόματο μετασχηματιστή

Υπηρεσία προ πωλήσεων: Πριν από την υπογραφή της σύμβασης, η εταιρεία παρέχει στους πελάτες διάφορες λύσεις παραγωγής και υπηρεσίες τεχνικής συμβουλευτικής για εξοπλισμό.

Εγκατάσταση και θέση σε λειτουργία: Σύμφωνα με τη σύμβαση, η εταιρεία μας θα μεταφέρει με ασφάλεια τον εξοπλισμό στον χώρο εγκατάστασης που ορίζεται από τον χρήστη εντός του καθορισμένου χρόνου,και να στείλουν τεχνικούς μηχανικούς για να το εγκαταστήσουν στο χώροΌταν ο χρήστης έχει την βασική εγκατάσταση και την έναρξη λειτουργίας των ανταλλακτικών, ο τεχνικός εξυπηρέτησης θα εγκαταστήσει και θα αποδιορθώσει το μηχάνημα για να το χρησιμοποιήσει ο χρήστης,διασφάλιση ότι το περιβάλλον του χώρου εγκατάστασης και έναρξης λειτουργίας είναι καθαρό, καθαρή και τακτοποιημένη.

Εκπαίδευση μετά την πώληση: Η εταιρεία προσφέρει δωρεάν τεχνική κατάρτιση (μίν. 5 ημέρες) στο εργοστάσιο του αγοραστή ή στο κέντρο κατάρτισης του πωλητή.

  • -Ελέγχος χρήσης λογισμικού
  • - Διαδικασίες ενεργοποίησης / απενεργοποίησης
  • - Ρυθμίσεις παραμέτρων πίνακα και λογισμικού
  • - Βασικό καθαρισμό και συντήρηση μηχανών
  • - Διαχείριση συνηθισμένων βλαβών υλικού
  • - Προφυλάξεις λειτουργίας

Συντήρηση εξοπλισμού

  • - Εγγύηση ενός έτους μετά την τελική αποδοχή.
  • - Ο χρόνος απάντησης της εξυπηρέτησης πελατών είναι εντός 24 ωρών.
  • - Οι πληρωμένες επισκευές παρέχονται μετά την περίοδο εγγύησης.
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 14
Αποτελέσματα παραγωγής
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 15


Κατάλογος διαμορφώσεων εξοπλισμού

- Όχι, όχι. Ονομασία Σχήμα Αριθμός Μονάδα
1 Μηχανή εκτύπωσης FJJ-0-0 1 Εγκατάσταση
2 Μηχανή κοπής για το σχηματισμό κυλίνδρων CXJ-0-0 1 Εγκατάσταση
3 Μηχανές στροφής και συναρμολόγησης FZJ-0-0 1 Εγκατάσταση
4 Μηχανή προ-ζυγισμού με διπλή κεφαλή DN60-2C 1 Μονάδα
5 Μηχανή συγκόλλησης σημείων 12 κεφαλών LM-12C 1 Μονάδα
6 Μηχανή συγκόλλησης διπλής όψης 2*FVM160-2C 1 Μονάδα
7 Μηχανή κυλίνδρου και ισοπέδωσης JPJ-0-0 1 Μονάδα
8 Μηχανή τρύπησης άκρων CQJ-0-0 1 Μονάδα
9 Μηχανή συγκόλλησης τόξου με άκρο αργόνου YHH-4C 2 Μονάδα
10 Μηχανή στοίβασης τελικού προϊόντος MDJ-0-0 1 Μονάδα
11 Συσκευή μεταφοράς ΣΣΤ-0-0 10 Μονάδα

Σύστημα ελέγχου

Πνευματικές συσκευές Αεροπορία
Έλεγχος Mitsubishi ή Siemens
Συστήματα εφοδιασμού Γιάσκαβα
Λεχνουργήματα και ενεργοποιητές γραμμικού χαρακτήρα THK
Υδραυλικά Γιούτσι
Ηλεκτρική Schneider, Siemens
