Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

Πιστοποίηση
Κίνα Shanghai Trintfar Intelligent Equipment Co., Ltd. Πιστοποιήσεις
Κίνα Shanghai Trintfar Intelligent Equipment Co., Ltd. Πιστοποιήσεις
Αναθεωρήσεις πελατών
Μπορείτε επίσης να επικοινωνήσετε με τη διεύθυνση ηλεκτρονικού ταχυδρομείου μου ή WhatsApp. Ανυπομονώ για την απάντησή σας. sales-ftt@trintfar.cn WhatsApp: +86 15216883036 Shanghai Trintfar Intelligent Equipment Co. Ltd. Εταιρεία εξειδικευμένων εξοπλισμών

—— Αγαπητοί μου φίλοι

Είμαι Online Chat Now

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

Μεγάλες Εικόνας :  Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Trintfar
Πιστοποίηση: CE
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Τιμή: 10000~80000
Συσκευασία λεπτομέρειες: Δαχτυλίδια από ξύλο/δαστικές θήκες
Χρόνος παράδοσης: 90~120
Όροι πληρωμής: Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής

περιγραφή
Αυτόματη Γραμμή Παραγωγής: Περιεκτικός Ευέλικτη Παραγωγή: Ευφυής παραγωγή
Αυτοματοποίηση: Αυτοματοποίηση Εγγύηση: Εγγύηση 1 έτος
Specification: other Καταγωγή: Κίνα
Πεδίο παραγωγής: Προϊόντα Πιστοποίηση: ISO, CE, ABS

Διαδικασία

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 0Ροή εργασίας: Ξετύλιγμα→διαμόρφωση με ρολό→υδραυλική πρέσα→αναστροφή →πολλαπλή σημειακή συγκόλληση→συγκόλληση πλευρικής ραφής →συγκόλληση κεφαλής →κοπή πλευράς →κοπή κεφαλής →τελικό προϊόν →αυτόματη μηχανή στοίβαξης πάνελ


Κύριος εξοπλισμός

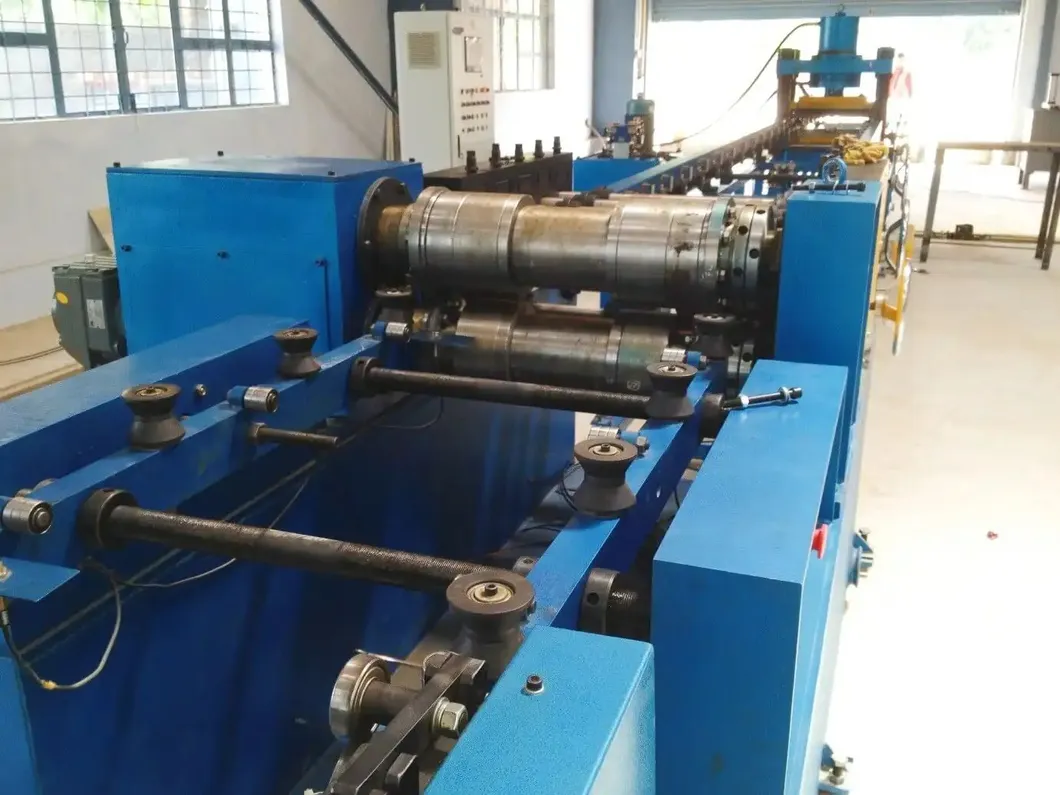

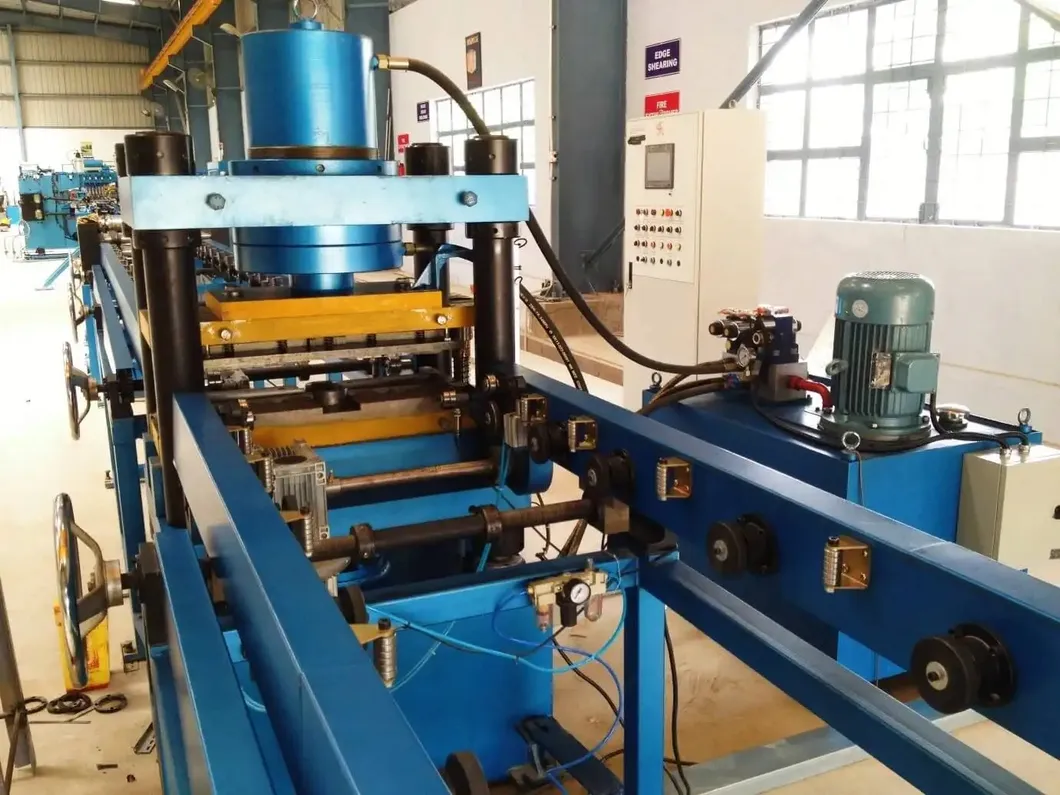

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 1 Σταθμός διαμόρφωσης με ρολό

Ταχύτητα ρολού: 6-14 m/min

Ρυθμιζόμενη πίεση

Τελική διάτρηση: υδραυλική πρέσα 315 τόνων

Κωδικοποιητής περιστροφής & σερβοκίνηση για ακρίβεια μήκους/μεγέθους πτερυγίων

Ο μηχανισμός ισοπέδωσης εξασφαλίζει την επίπεδη επιφάνεια ενός μόνο τεμαχίου

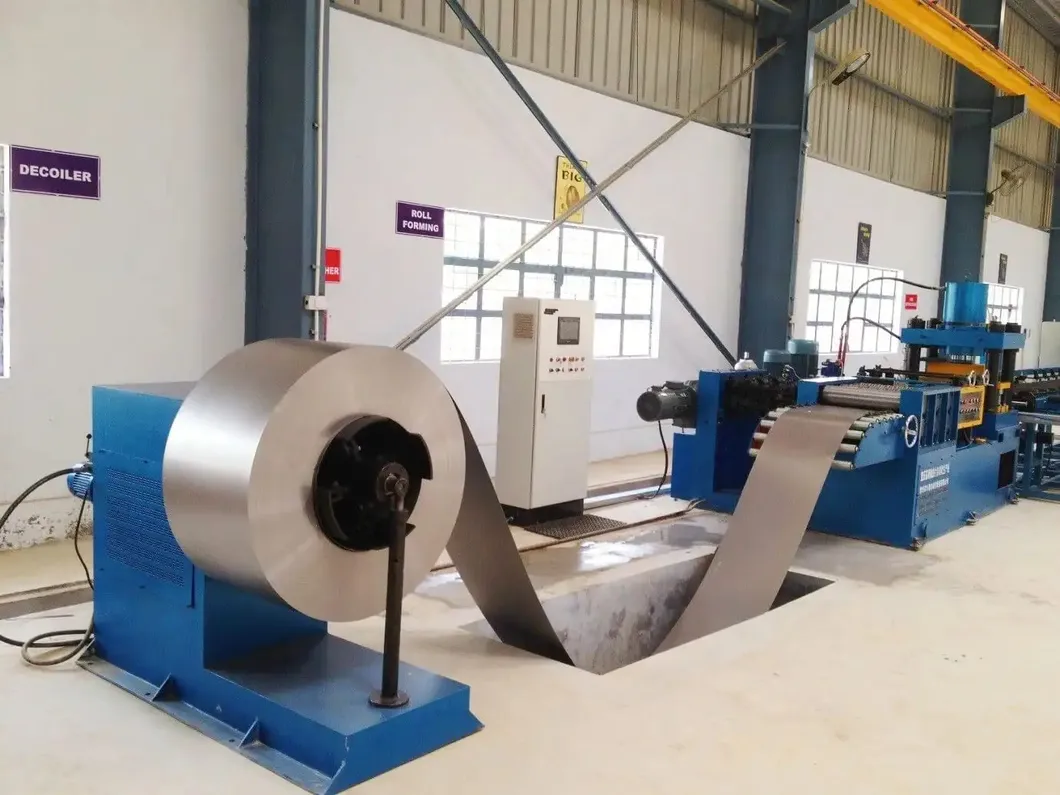

Το ξετυλιγμένο υλικό τοποθετείται σε ράφι εκφόρτωσης 5 τόνων μέσω τρόλεϊ φόρτωσης & τυλίγεται σε φύλλα

Προαιρετικό λάκκο αποθήκευσης κατόπιν αιτήματος του πελάτη

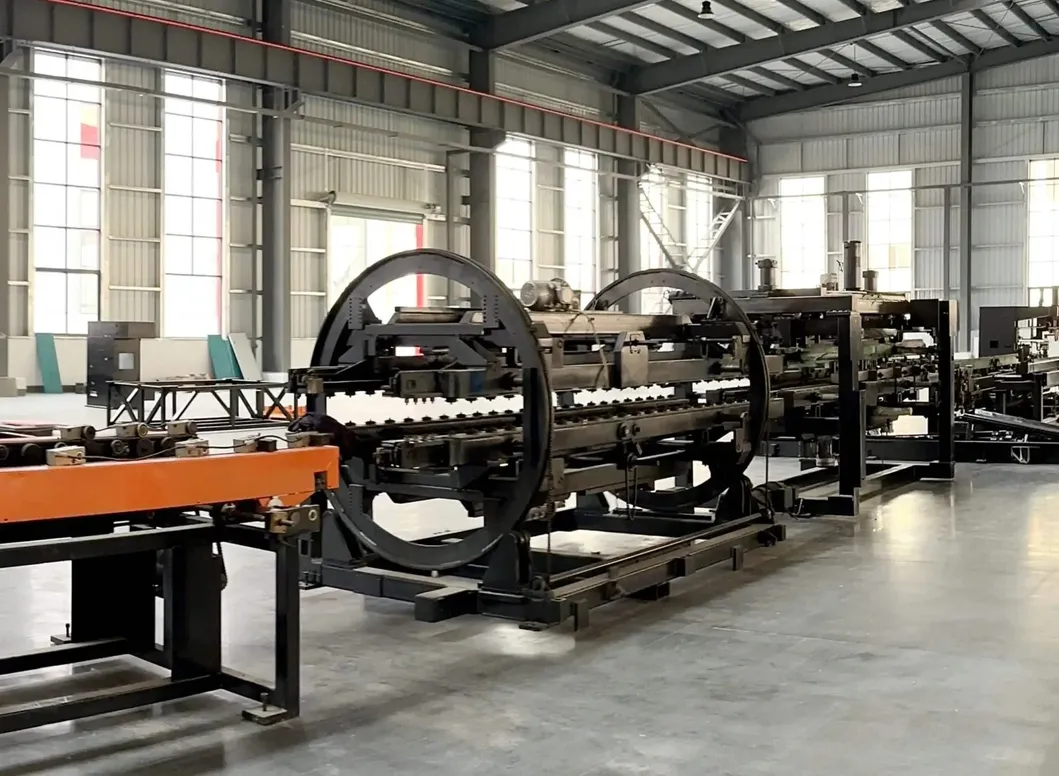

Σταθμός ανατροπής και σύνδεσης

Ταχύτητα μεταφοράς: 5-15 m/min

180° αναστροφή των πτερυγίων του ψυγείου

Συσκευή ανατροπής: περιστρεφόμενο ράφι, ράφι ανατροπής, σύστημα μετάδοσης, συσκευή ανατροπής, συσκευή ώθησης κ.λπ.

Το πρώτο φύλλο φτάνει στην προκαθορισμένη θέση → ανατρέπεται στο αντίθετο ράφι μεταφοράς

Το δεύτερο φύλλο φτάνει στην προκαθορισμένη θέση → η συσκευή ώθησης το μετακινεί πάνω στο πρώτο φύλλο, ολοκληρώνοντας τη σύνδεση
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 2
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 3 Σταθμός προ-σημειακής συγκόλλησης διπλής κεφαλής

Δύο σετ συσκευών πίεσης σημειακής συγκόλλησης

Ισχύς: 60 KVA

Μετά την αναστροφή & τη συναρμολόγηση, η μηχανή προ-σημειακής συγκόλλησης ευθυγραμμίζει & στερεώνει τα τεμάχια εργασίας για πολλαπλή σημειακή συγκόλληση

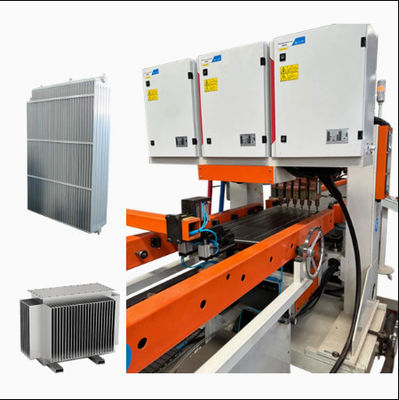

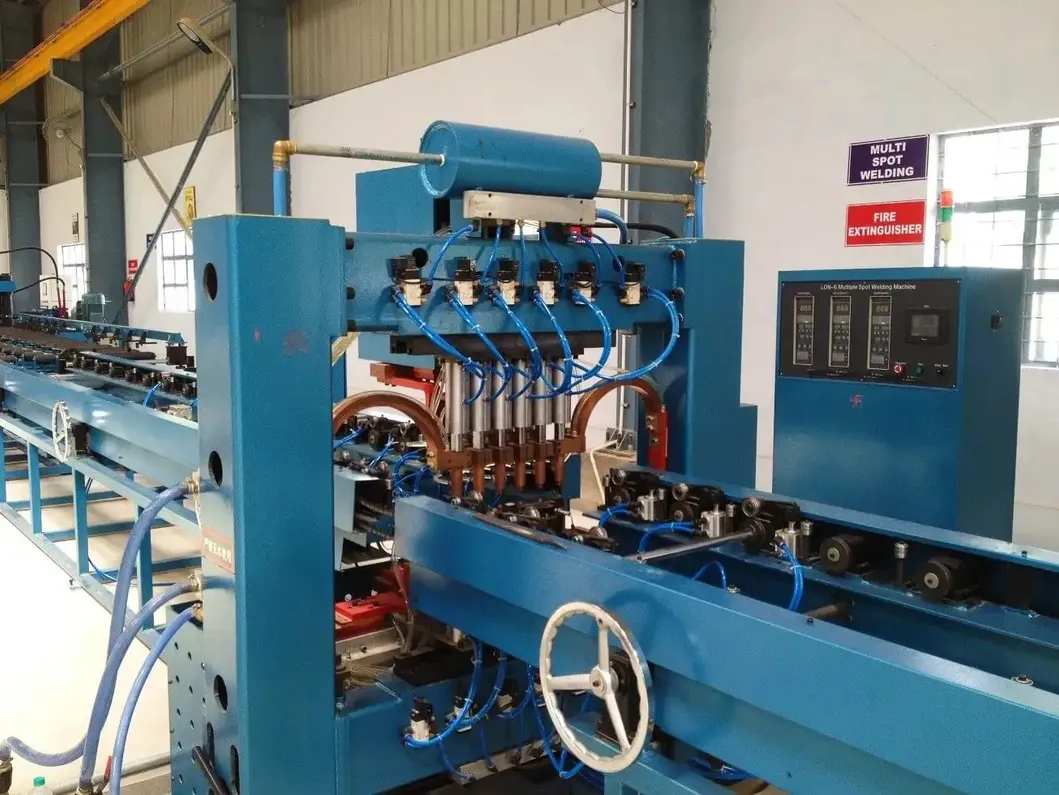

Σταθμός σημειακής συγκόλλησης τύπου Gantry

12 σετ συσκευών πίεσης σημειακής συγκόλλησης

Κεφαλή συγκόλλησης διπλής κεφαλής, 6 σημεία/σειρά

Παροχές εναλλασσόμενου ρεύματος: 12 σετ

Ισχύς: 12 * 50 KVA

Συγκόλληση διπλής σειράς για βελτιωμένη απόδοση
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 4

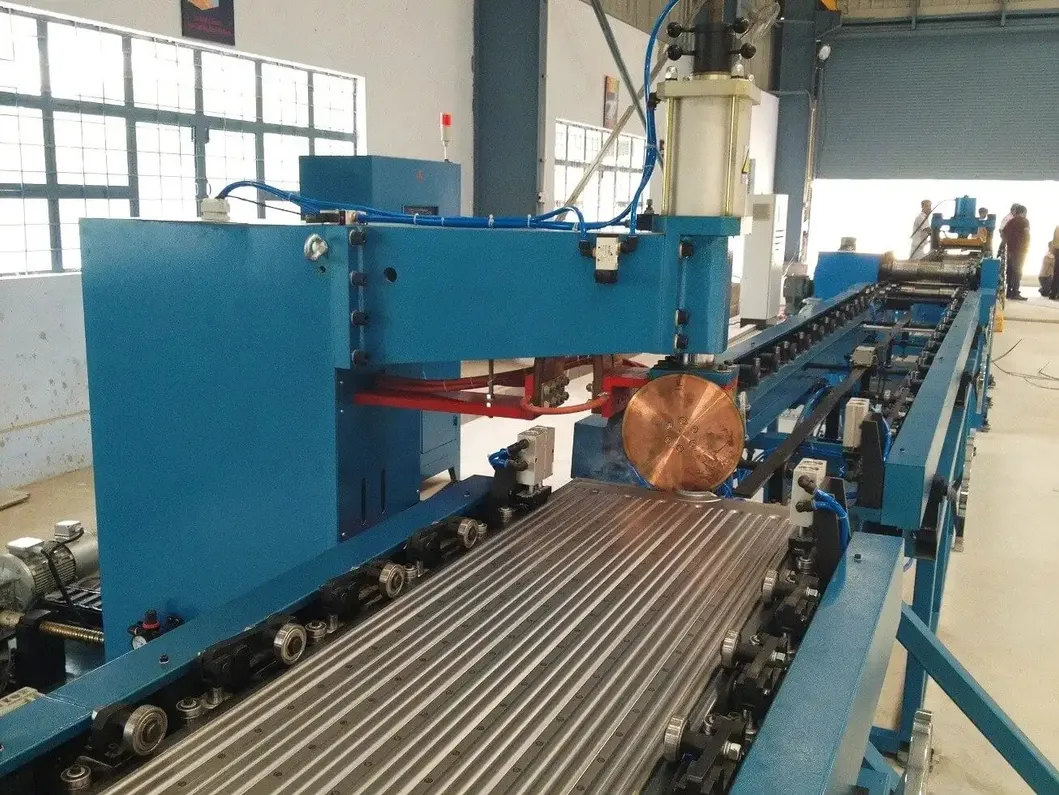

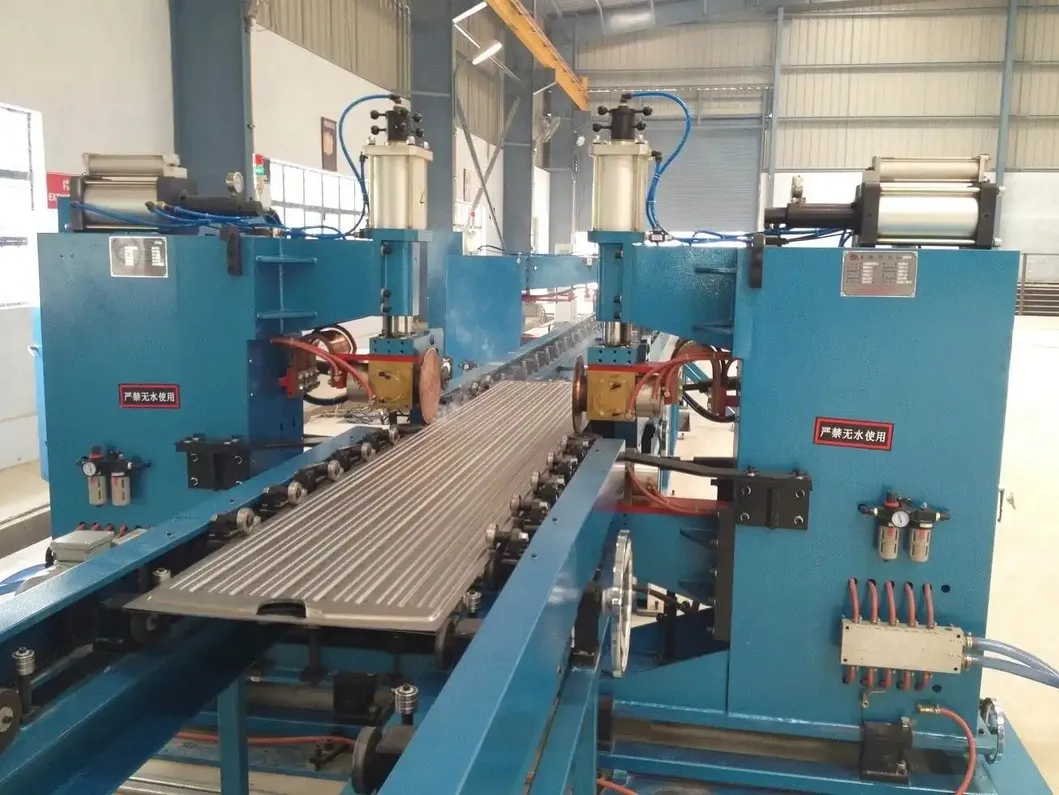

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 5 Σταθμός συγκόλλησης διπλής πλευρικής ραφής

2 σετ μηχανών συγκόλλησης ραφής, συμμετρικά διατεταγμένα

4 σετ κεφαλών πίεσης συγκόλλησης ραφής

2 σετ παροχών ισχύος συγκόλλησης μεταβλητής συχνότητας

Ισχύς: 2 * 160 KVA

Μέγιστη πίεση: 12.000 N

Μηχανισμός διαφορικής μετάδοσης

Ταχύτητα συγκόλλησης ραφής: 0-2,8 m/min
Σταθμός κοπής και ισοπέδωσης με ρολό

Αποτελείται από κουτί μηχανής, συσκευή κίνησης, συσκευή κοπής, μηχανισμό σύνθλιψης άκρων, μηχανισμό ισοπέδωσης, ηλεκτρονικό σύστημα ελέγχου, πνευματικό σύστημα κ.λπ.

Ο δίσκος κοπής με ρολό κόβει και τις δύο πλευρές. ο δίσκος κοπής είναι κατασκευασμένος από χάλυβα εργαλείων κράματος (ανθεκτικό στην κρούση, ανθεκτικό στη φθορά, μεγάλη διάρκεια ζωής)

Ταχύτητα κοπής με ρολό: 2-6 m/min

Ισχύς κίνησης: 4 kW
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 6
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 7 Σταθμός διάτρησης άκρων

Αποτελείται από βάση, μηχανισμό ανύψωσης, πλαίσιο διάτρησης, μήτρα διάτρησης, κύλινδρο διάτρησης, κύλινδρο ανύψωσης και υδραυλικό σταθμό

Χρησιμοποιείται για την κοπή χαλαρών άκρων για την εξασφάλιση της ευθυγράμμισης και της συνέπειας των άκρων

Μήτρα διάτρησης με λοξό άκρο για μείωση της δύναμης διάτρησης

Πίεση μηχανής διάτρησης: 160 T
Σταθμός συγκόλλησης τόξου αργού άκρων

2 σετ εξοπλισμού, διατεταγμένα συμμετρικά

1 σετ για τη συγκόλληση του μπροστινού άκρου, 1 σετ για τη συγκόλληση του πίσω άκρου του τεμαχίου εργασίας

4 σετ παροχών ισχύος συγκόλλησης τόξου αργού Panasonic

Εύρος ρεύματος: 5-315 A

Ταχύτητα συγκόλλησης: 300-600 mm/min
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 8

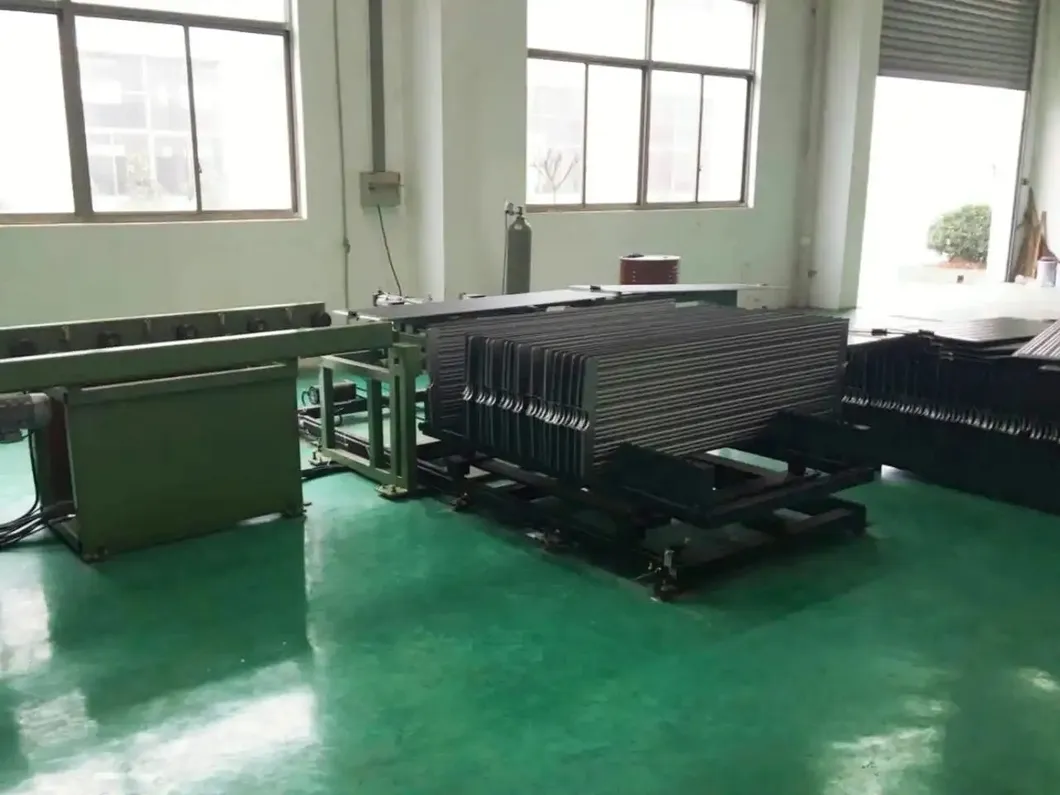

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 9 Σταθμός παλετοποίησης

Ποσότητα αποθήκευσης ανά ράφι παλετοποίησης: 40 τεμ.

Απόσταση παλέτας: 45 mm

Μέθοδος αρπαγής: Οι σφιγκτήρες κυλίνδρων συγκρατούν το υλικό, η λαβή περιστρέφεται κατά 90° για τοποθέτηση στο ράφι

Μέθοδος εργασίας καροτσιού υλικού: Κίνηση σερβο βημάτων, μετακινείται στην επόμενη θέση μετά την τοποθέτηση 1 τεμαχίου, χειροκίνητη αντικατάσταση καροτσιού όταν το ράφι είναι γεμάτο



Προαιρετικές βοηθητικές μηχανές

Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 10 Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 11 Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 12 Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 13

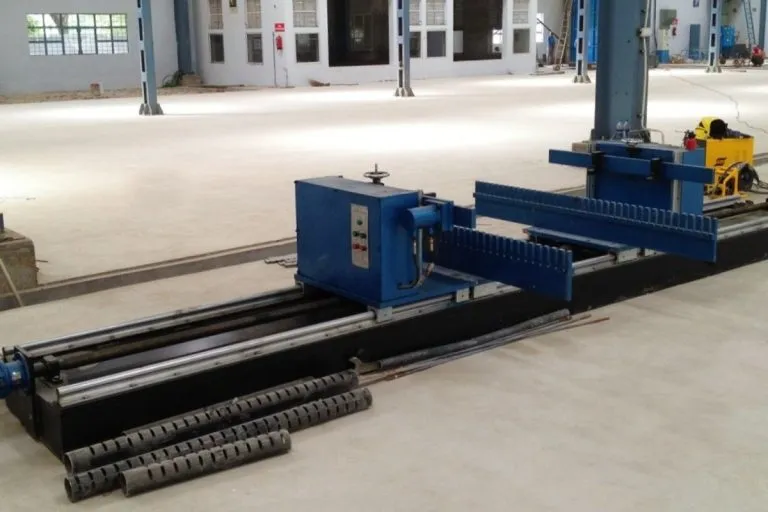

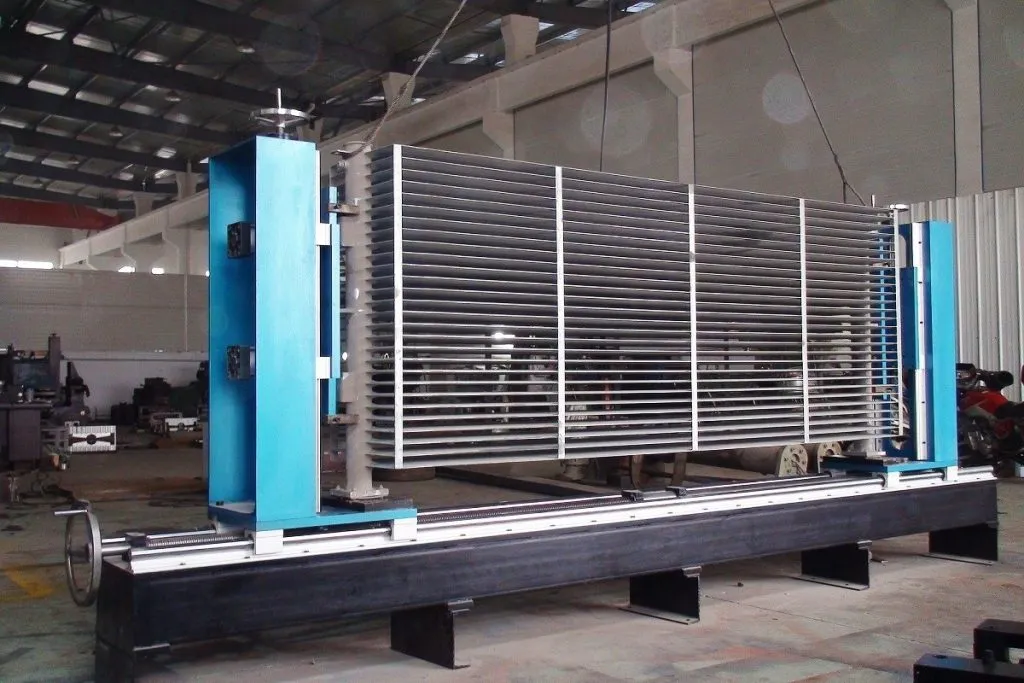

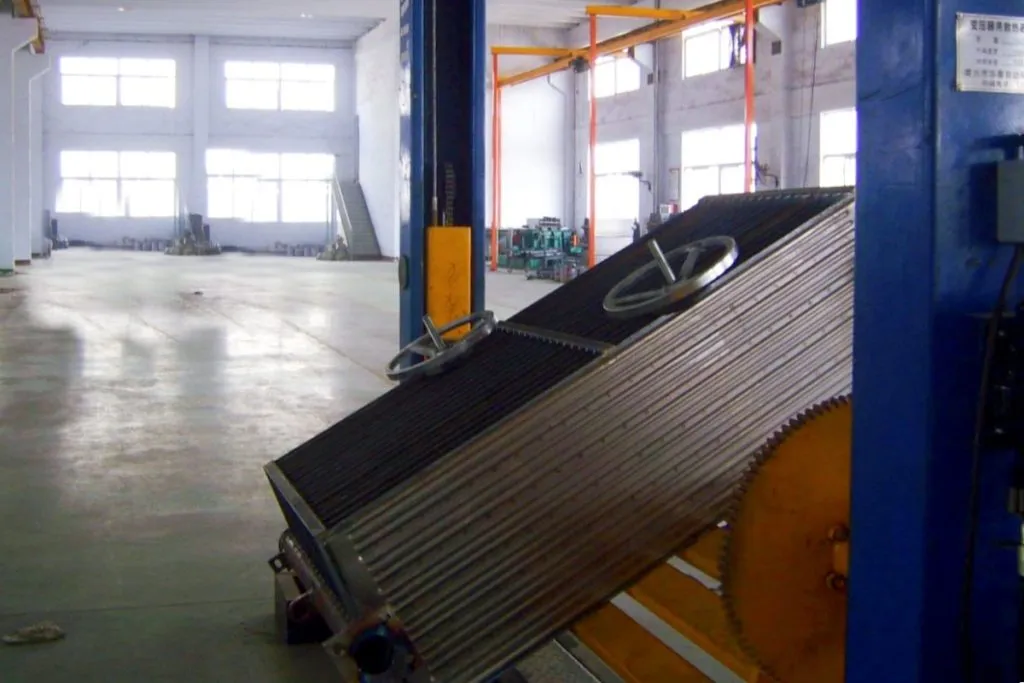

Μηχανή διάτρησης σωλήνα κεφαλίδας Συσκευή συναρμολόγησης Τραπέζι συγκόλλησης φλάντζας Τραπέζι αναστροφής για συναρμολόγηση συγκόλλησης

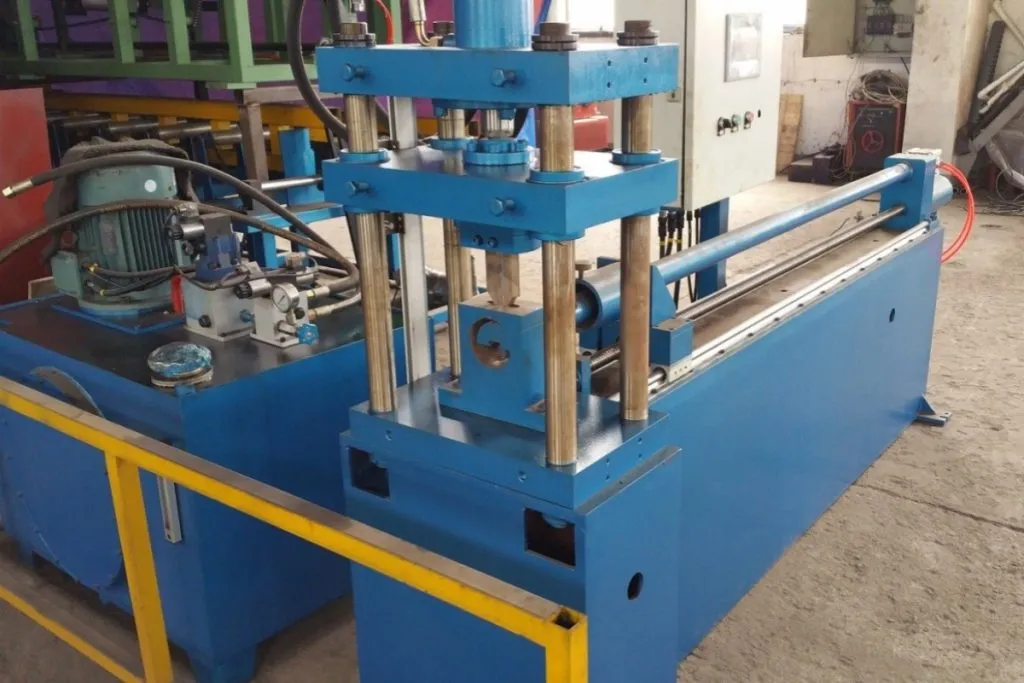

Η μηχανή διάτρησης κεφαλίδας ευρετηριάζει αυτόματα για να δημιουργήσει έως και 40 ζεύγη υποδοχών σε έναν σωλήνα (μέγ. 40 πάνελ). Ο σωλήνας κόβεται με 2 ειδικά διαμορφωμένες ορθογώνιες υποδοχές ανά πάνελ. Η εσωτερική στήριξη αποτρέπει την παραμόρφωση κατά τη διάτρηση. Χρόνος κύκλου ανά διάτρηση: ~6 δευτερόλεπτα. Η οριζόντια συσκευή συναρμολόγησης βοηθά στη συναρμολόγηση των πάνελ του ψυγείου στους σωλήνες κεφαλίδας. Τα πάνελ τοποθετούνται σε μια συσκευή ραφιού στη μηχανή αυτόματης στοίβαξης και στη συνέχεια στη συσκευή. Το ένα άκρο ρυθμίζεται χειροκίνητα για το μήκος, ενώ το άλλο άκρο χρησιμοποιεί μια υδραυλική πρέσα για να συγκρατεί και να τοποθετεί για συγκόλληση με καρφίτσωμα. Η μηχανή φλάντζας με κινητήρα έχει σχεδιαστεί για την ακριβή ευθυγράμμιση των φλαντζών στερέωσης στο κέντρο του ψυγείου. Με ρυθμίσεις με κινητήρα για το μήκος του πάνελ και το βάθος συναρμολόγησης, επιτρέπει τη γρήγορη επαναδιαμόρφωση για αλλαγές στην παραγωγή. Η τοποθέτηση του σερβοκινητήρα εξασφαλίζει ακριβείς συναρμολογήσεις. Η συσκευή ανατροπής με κινητήρα έχει σχεδιαστεί για την αναστροφή των στοιχείων του ψυγείου για τη συναρμολόγηση του ψυγείου, μετά τη συγκόλληση του σωλήνα κεφαλίδας από τη μία πλευρά, στη συνέχεια ανατρέψτε το ψυγείο για να συγκολλήσετε μια άλλη πλευρά.



Άλλες πληροφορίες

Λεπτομέρειες προϊόντος Τεχνικές υπηρεσίες
Η γραμμή παραγωγής πτερυγίων ψυγείου μετασχηματιστή Trintfar Horse πληροί τα διεθνή πρότυπα και προσφέρει μια πιο οικονομική και ανταγωνιστική τιμή. Συμμορφωθείτε με την πελατοκεντρική προσέγγιση και παρέχετε στην εταιρεία σας ολοκληρωμένες υπηρεσίες πριν και μετά την πώληση, όπως εγκατάσταση, θέση σε λειτουργία, εκπαίδευση και συντήρηση.

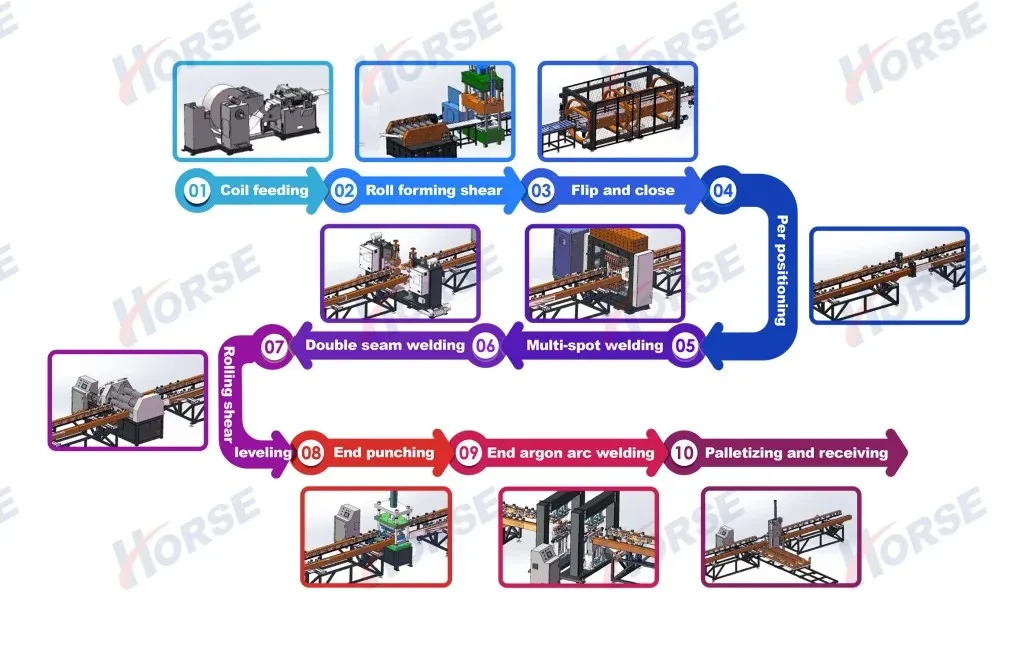

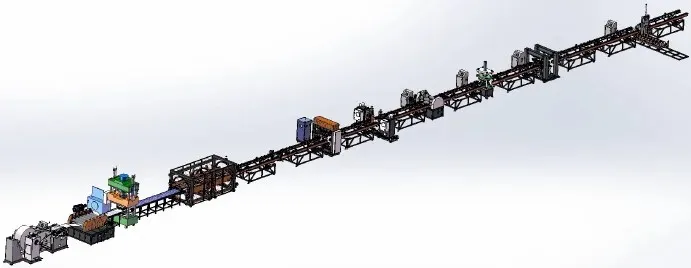

Διάγραμμα διάταξης πλήρως αυτόματης γραμμής παραγωγής πτερυγίων ψυγείου μετασχηματιστή

Υπηρεσία πριν την πώληση: Πριν από την υπογραφή της σύμβασης, η εταιρεία παρέχει στους πελάτες διάφορες λύσεις διαδικασίας παραγωγής και τεχνικές συμβουλευτικές υπηρεσίες για τον εξοπλισμό.

Εγκατάσταση και θέση σε λειτουργία: Σύμφωνα με τη σύμβαση, η εταιρεία μας θα μεταφέρει με ασφάλεια τον εξοπλισμό στον τόπο εγκατάστασης που ορίζεται από τον χρήστη εντός της καθορισμένης ώρας και θα στείλει μηχανικούς τεχνικής εξυπηρέτησης για να τον εγκαταστήσουν επιτόπου. Όταν ο χρήστης έχει τα βασικά ανταλλακτικά εγκατάστασης και θέσης σε λειτουργία, ο μηχανικός τεχνικής εξυπηρέτησης θα εγκαταστήσει και θα θέσει σε λειτουργία τη μηχανή για να τη χρησιμοποιήσει ο χρήστης, διασφαλίζοντας ότι το περιβάλλον εγκατάστασης και θέσης σε λειτουργία είναι τακτοποιημένο, καθαρό και τακτοποιημένο.

Εκπαίδευση μετά την πώληση: Η εταιρεία προσφέρει δωρεάν τεχνική εκπαίδευση (τουλάχιστον 5 ημέρες) στον χώρο του αγοραστή ή στο εκπαιδευτικό κέντρο του πωλητή. Τα βασικά θέματα περιλαμβάνουν:

  • -Χρήση λογισμικού ελέγχου
  • -Διαδικασίες ενεργοποίησης/απενεργοποίησης
  • -Ρυθμίσεις παραμέτρων πίνακα και λογισμικού
  • -Βασικός καθαρισμός και συντήρηση μηχανής
  • -Χειρισμός κοινών βλαβών υλικού
  • -Προφυλάξεις λειτουργίας

Συντήρηση εξοπλισμού

  • -Εγγύηση ενός έτους μετά την τελική αποδοχή;
  • -Ο χρόνος απόκρισης της εξυπηρέτησης πελατών είναι εντός 24 ωρών;
  • -Παρέχονται επισκευές επί πληρωμή μετά την περίοδο εγγύησης.
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 14
Αποτελέσματα παραγωγής
Ψύξη Κυματοειδών Πτερυγίων Τοίχων Διανομής Μετασχηματιστή Ισχύος Εμβαπτισμένου σε Λάδι Ακτινοβολίας Πτερυγίων Αυτόματης Συγκόλλησης Γραμμής Παραγωγής 15


Λίστα διαμόρφωσης εξοπλισμού

Όχι Όνομα Μοντέλο Ποσότητα Μονάδα
1 Αυτόματη μηχανή ξετυλίγματος FJJ-0-0 1 Σετ
2 Μηχανή κοπής διαμόρφωσης με ρολό CXJ-0-0 1 Σετ
3 Μηχανή αναστροφής και συναρμολόγησης FZJ-0-0 1 Σετ
4 Μηχανή προ-σημειακής συγκόλλησης διπλής κεφαλής DN60-2C 1 Μονάδα
5 Μηχανή σημειακής συγκόλλησης Gantry 12 κεφαλών LM-12C 1 Μονάδα
6 Μηχανή συγκόλλησης διπλής πλευρικής ραφής 2*FVM160-2C 1 Μονάδα
7 Μηχανή κοπής και ισοπέδωσης με ρολό JPJ-0-0 1 Μονάδα
8 Μηχανή διάτρησης άκρων CQJ-0-0 1 Μονάδα
9 Μηχανή συγκόλλησης τόξου αργού άκρων YHH-4C 2 Μονάδα
10 Μηχανή στοίβαξης τελικού προϊόντος MDJ-0-0 1 Μονάδα
11 Ράφι μεταφοράς SSJ-0-0 10 Μονάδα

Λίστα συστήματος ελέγχου

Πνευματικά Airtac
Έλεγχος Mitsubishi ή Siemens
Συστήματα Servo Yaskawa
Γραμμικά ρουλεμάν & ενεργοποιητές THK
Υδραυλικά Yuci
Ηλεκτρικά Schneider, Siemens
