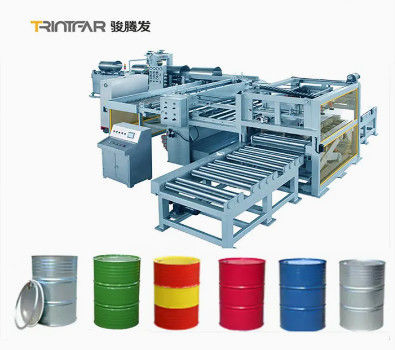

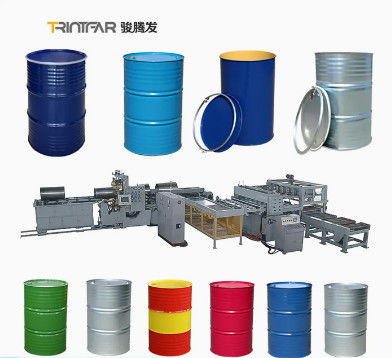

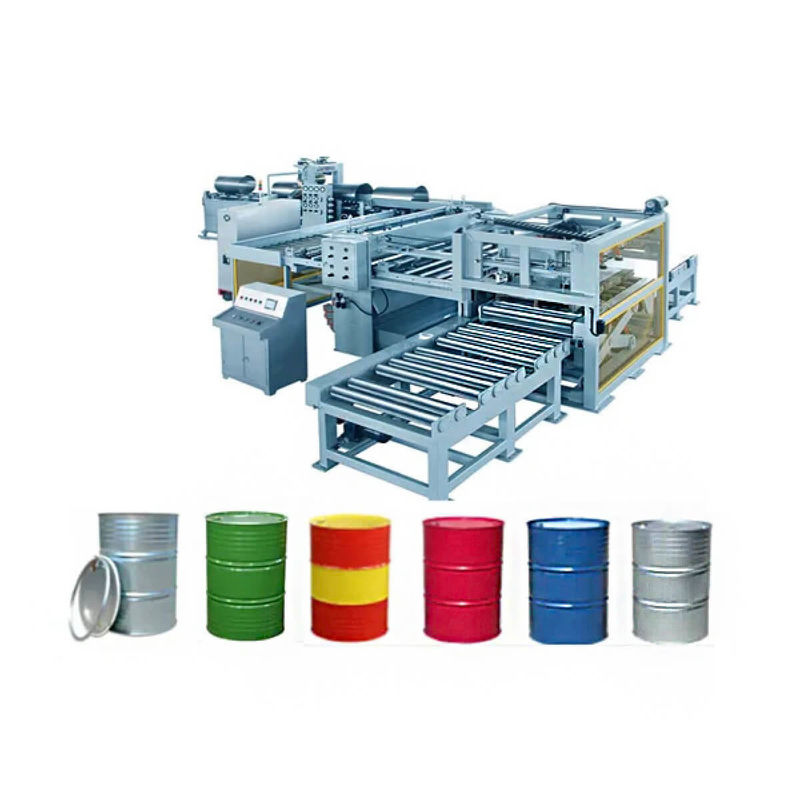

Προσαρμόσιμη Γραμμή Παραγωγής Χαλύβδινων Βαρελιών με Τέλειο Συγκόλληση Ραφής

Μεγάλες Εικόνας : Προσαρμόσιμη Γραμμή Παραγωγής Χαλύβδινων Βαρελιών με Τέλειο Συγκόλληση Ραφής

Λεπτομέρειες:

Place of Origin:	China
Μάρκα:	Trintfar
Πιστοποίηση:	CE

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Χρόνος παράδοσης:	90~120
Όροι πληρωμής:	Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Επικοινωνία

Προσαρμόσιμη Γραμμή Παραγωγής Χαλύβδινων Βαρελιών με Τέλειο Συγκόλληση Ραφής

περιγραφή

Customization:	Available	Έλεγχος:	Αυτοματοποιημένο
Welding Way:	Seam Welding	Weight:	70000-130000kg,15-50 Tons
Voltage:	220V/380V/440v
Επισημαίνω:	Προσαρμόσιμη Γραμμή Παραγωγής Χαλύβδινων Βαρελιών , Γραμμή Παραγωγής Χαλύβδινων Βαρελιών με Συγκόλληση Ραφής

Η ροή εργασίας

Η ροή εργασίας:Στρογγυλοποίηση → Έλξη ραφής → Σφραγίδα/φλάντζερ → Κουρφαλοποίηση/W-Ραφή → Δοκιμή διαρροής (πριν από τη ραφή) → Ράψιμο → Δοκιμή διαρροής (μετά τη ραφή) → Καθαρό λάδι, πλύση, Φε-φωσφορίωση,Πλύσιμο → Πλύσιμο Ξήρανση → Εξωτερική ζωγραφική → Ξήρανση μετά την εξωτερική ζωγραφική → Ψύξη → Αποθήκευση (offline)

Κύριο εξοπλισμό

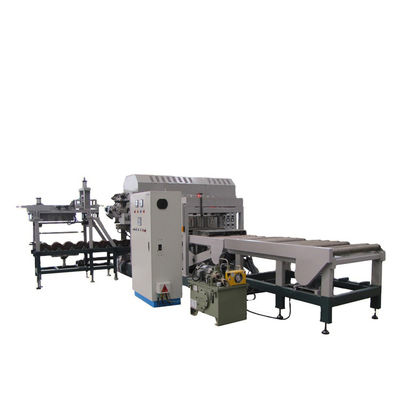

Μηχανές παραγωγής ατσάλινου τύμπανου

Μηχανή παραγωγής χαλυβουργού

Καρότσι περιστροφής: κινητήρας 3-σε-1, υδραυλική κίνηση άνω/κάτω

Μονάδα ξετυλίγματος: Υδραυλική κίνηση, χωρίς ενεργειακή περιστροφή, διάμετρος τροχιάς Φ508-Ф610mm, μέγιστο φορτίο: 15 τόνους

Επτά κυλίνδρους: 7 κυλίνδροι, ρυθμιζόμενη από συχνότητα ταχύτητα του κινητήρα

Εργασία μέτρησης: Ακριβότητα μήκους μέσω κινητήρα υπηρεσίας AC κατασκευασμένου στην Ιαπωνία

Μηχανή κοπής φύλλων: 3*1500mm, PLC ελεγχόμενο

Μεταφορέας: Μεταφορά των φύλλων κοπής στον αυτοσυνδέτη

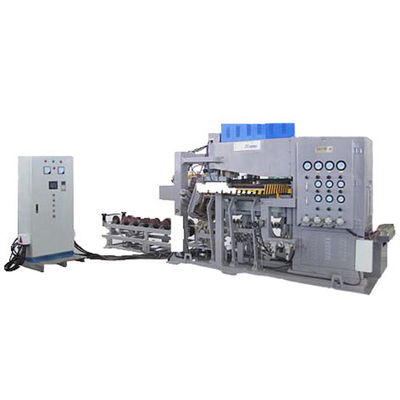

Μηχανή αυτοματοποιημένης συγκόλλησης

Έλεγχος επικαλύψεων: Η γραμμή καθοδήγησης τοποθετεί το τύμπανο. Η γραμμή Z εξασφαλίζει επικαλύψεις 2 mm με εύκολη συντήρηση μέσω αποσυναρμολογήσιμων λωρίδων φθοράς και προφίλ μύτης για ακριβή επαφή με τον τροχό συγκόλλησης.

Ρολ γυαλιού ώρας: Τοποθετείται σε πλαίσιο στοιχείου στόχου με αισθητήρες, εξασφαλίζοντας σταδιακό μέγεθος, συνεπή αλληλεπικάλυψη και ελαχιστοποίηση των επιφανειακών σημειώσεων.ρυθμίζει το άνω κύλινδρο για την ανοχή μεγέθους με πνευματικές φιάλες.

Κύρια συγκόλλησης: ΣΕΥ κινητήρας εναλλασσόμενου ρεύματος ελεγχόμενος με μετατροπέα και πνευματική πίεση για σταθερή ταχύτητα· τροχούς συγκόλλησης με διασταυρούμενο δείκτη για ομοιόμορφη φθορά, αυτομάτως λιπασμένοι,και μπορεί να περιορίζεται χειροκίνητα ή ημιαυτόματα για τη μείωση του χρόνου στάσης λειτουργίας.

Διάβλος κυλίνδρου κεφαλής συγκόλλησης: Κάτω κεφαλή συγκόλλησης τοποθετημένη σε ελαφρύ κράμα με πνευματικό κύλινδρο και προεξάγοντες για τη σταθεροποίηση της δύναμης και την αμβλυντική αντίδραση κατά την έναρξη της συγκόλλησης.

Έλεγχος συγκόλλησης: ενεργειακά αποδοτικός τριφασικός εναλλασσόμενος, χειρισμός με οθόνη LCD.

Μετασχηματιστής: SP 350KVA.

Ρολά για επιφάνειεςΠροαιρετικό.

Μηχανή φλάντζας

Ανώτερη αποδοτικότητα σχηματισμού φλάντζας. Κατάλληλο για ψυχρά κυλούμενα χάλυβα, PLC ελεγχόμενο, υδραυλική κίνηση.

Μηχανή χρωστικής

Με 8 καμπύλες που κινούνται προς τα έξω για να σχηματίσουν 12mm ρυθμιζόμενο χάντρες.

Μηχανή κυματισμού

Μηχανή ραπτικής

Αυτοκίνητο πρέσο φορτίου και συγκόλληση ραφής. Διπλοί κινητήρες και κύριοι άξονες. Μηχανισμός κυλίνδρων με κάμερες, εύκολο στη ρύθμιση, ελεγχόμενο από PLC. Ενότητα ισχύος: 41KW.

Μηχανές παραγωγής κατώτατου και ανώτατου κάλυψης από χάλυβα

Μηχανές αποσύνδεσης, ευθυγράμμισης και κούρεψης

Μηχανή αποσύνδεσης:

Διάμετρο φύλλου: 600-1320 mm
Δάχος: 0,6-1,4 mm
Δυνατότητα παραγωγής: 15 τεμάχια/min
Μέγιστη ταχύτητα κοπής: 50-60m/min

Μηχανή ευθυγράμμισης επτά κυλίνδρων:

Ακριβότητα ευθυγράμμισης: ≤ 1,5 mm/m2

Μηχανή κοπής:

Δυνατότητα αποθήκευσης
Διάμετρος κούρεμας: ≤ 1500 mm

Μηχανή πίεσης κάλυψης

Μηχανή πίεσης κάλυψης (160 τόνων)

Λειτουργία:Σχηματίζει το κάλυμμα και τον πυθμένα χρησιμοποιώντας δύο πιεστήρες 160 τόνων.

Μηχανή συμπίεσης διπλής κλειδώσεως (εκτύπωση 63 τόνων)

Λειτουργία:Χρησιμοποιείται για την κανονική τρύπα τύμπανο τρύπα τρύπησης και κλειδώματος.

Αυτοματοποίηση:Η φόρτωση και εκφόρτωση είναι πλήρως αυτοματοποιημένη.

Ενιαία ισχύς:15KW

Μηχανή προεπιμόλυσης και σπρέι σφραγίσματος κόλλα

Μηχανή αυτόματης συσκευασίας παλέτων

Μηχανές χρωματισμού με ψεκασμό

Σωλήνα πλύσης

Τα βαρέλια καθαρίζονται και τοποθετούνται στην αλυσίδα μεταφοράς της βαφής, μεταβαίνοντας από οριζόντια σε κατακόρυφη.
Μεταφορά πλύσης Διάρκεια:55 μέτρα
Διάδρομος ξήρανσης:Δύο χιλιόμετρα

Εξοπλισμός βαφής

Τριχρωματική ζωγραφική:

Μέσα: Αδιάβροχη μπογιά

Εξωτερικό: Μαγνητική μπογιά με οξύ αλκοόλ

Μέγεθος: L4.8m; W4m; H2.4m

Εξοπλισμός ξήρανσης

3 σειρές κάθετης ξήρανσης
Περιοχή ελέγχου θερμοκρασίας:θερμοκρασία δωματίου 200°C, ρυθμιζόμενη
Ακριβότητα ελέγχου θερμοκρασίας:± 5°C
Μέγεθος:Δοκιμαστικό υλικό

Εξοπλισμός ψύξης

Λειτουργία: Η επιφάνεια της βερνίδας σκληρύνεται μετά την ψήσιμο
Δύναμη: 6,6 kW

Μηχανές δοκιμής διαρροής

Οριζόντια δοκιμή τύπου, πίεση αέρα 0,03Mpa.Ελέγχεται από PLC, οδήγηση με συμπιεσμένο αέρα.

Άλλες πληροφορίες

Λεπτομέρειες για το προϊόν

Διάγραμμα διάταξης της γραμμής παραγωγής χάλυβα

Αποτελέσματα παραγωγής

Μέθοδος συγκόλλησης:

Ο εξοπλισμός αυτός χρησιμοποιεί μέθοδο συγκόλλησης κυλίνδρων, με ηλεκτρόδια σε μορφή κυλινδρικών κυλίνδρων.που επιτρέπουν τον έλεγχο του πάχους της άρθρωσηςΚατά τη διάρκεια της διαδικασίας συγκόλλησης, εφαρμόζεται υψηλότερη πίεση ηλεκτροδίου και συνεχές ρεύμα συγκόλλησης.μπορεί να επιτευχθεί σταθερή ποιότητα συγκόλλησηςΤο μηχάνημα είναι ικανό να εκτελεί τη διαδικασία συγκόλλησης ραφής σε διαμήκεις ραφές από μεταλλικά τύμπανα με διάμετρο που κυμαίνεται από 516 mm (για κωνικά τύμπανα) έως 571,5 mm.

Κατάλογος διαμορφώσεων εξοπλισμού

Τελειώνει η γραμμή παραγωγής
ΣΝ.	Αριθμός μοντέλου.	Ονομασία	Μονάδα	Ποσότητα	Σημείωση
1	ΣΤ2311.00Β	Καροτσάκι με επικάλυψη	σύνολο	1	Υδραυλική κίνηση
2	ΣΤΚ2010.01.00C	Μονάδα ξετυλίγματος	Εγκατάσταση	1	Υδραυλική κίνηση· έλεγχο συχνότητας της ταχύτητας του κινητήρα
3	STK1213100	9 ελαττωματικό σύστημα και συσκευή μέτρησης	Εγκατάσταση	1	Ελέγχος με ελεγκτή
4	ΣΤ1319.00	Μεταφορέας από το εξομοίωμα στην πρέσα Μηχανή κοπής φύλλων	Εγκατάσταση	1
5	JD21-160	Μηχανή πίεσης κάλυψης	Εγκατάσταση	2	160 τόνοι
6	MJ571.5	Σκηνοθέτης για κάλυψη και κάτω μέρος	Εγκατάσταση	2
7	ΣΤ1318.00	Μεταφορέας για κάλυψη σε μηχανή προεπιστροφής και ψεκασμού κόλλας	Εγκατάσταση	2	Περιλαμβάνει μεταγωγικό και στοιβάζοντας
8	ΥΓΧ200900	Μηχανή προσύρματος και κολλήματος	Εγκατάσταση	2	Ελέγχου PLC·
9	St-1001	Αυτοκίνητη στοιβάζουσα για καπάκια τύμπου	Εγκατάσταση	2
10	Τ.11-2000	Μηχανή κοπής φύλλων απορριμμάτων	Εγκατάσταση	1	3*2000mm
11	KJKZ2011.00	Ηλεκτρικό κουτί ελέγχου	Εγκατάσταση	1
12	KJ2011.02.00	Υδραυλικός σταθμός	Εγκατάσταση	1

Αυτόματη τρύπα 2′& 3/4′ και κλειδαριά 2′& 3/4′ Κλείσιμο
ΣΝ.	Ονομασία	Μονάδα	Ποσότητα
1	Μεταλλικός πρέσος 63 τόνων	Εγκατάσταση	2
2	Σχήμα διπλής πίεσης	Εγκατάσταση	1
3	Σχήμα διπλής κλειδώσεως	Εγκατάσταση	1
4	Αερομεταφορική γραμμή για κάλυψη	Εγκατάσταση	1
5	Ηλεκτρικό σύστημα ελέγχου	Εγκατάσταση	1

Κόψιμο σε μήκος γραμμής (για το σώμα τύμπανου)
ΣΝ.	Αριθμός μοντέλου.	Ονομασία	Μονάδα	Ποσότητα	Σημείωση
1	ΣΤ2311.00Β	Καροτσάκι με επικάλυψη	σύνολο	1	Υδραυλική κίνηση
2	ΣΤΚ2010.01.00C	Ανοίξτε την τροχιά και ενωθείτε.	Εγκατάσταση	1	Υδραυλική κίνηση
3	STK1213100	Μηχανή εξισορρόπησης 9 κυλίνδρων	Εγκατάσταση	1	Δυνατότητα ρύθμισης συχνότητας
4	STK1213200	Εγκατάσταση μέτρησης	Εγκατάσταση	1	κινητήρα εφοδιασμού
5	Q11-1500	Μηχανή κοπής φύλλων	Εγκατάσταση	1	3*1500mm
6	KJKZ2011	Ηλεκτρικό κουτί ελέγχου	Εγκατάσταση	1
7	KJ2011.02.00	Υδραυλικός σταθμός	Εγκατάσταση	1

Γραμμή παραγωγής ατσάλινου τύμπανου
ΣΝ.	Αριθμός μοντέλου.	Ονομασία	Μονάδα	Ποσότητα	Σημείωση
1	KJJQ.00	Μεταφορέας			Αλυσίδα κοπής
2	FHJ-250-2	Μηχανή αυτοσυσκόλλησης	Εγκατάσταση	1	Μετατροπέας τριών φάσεων μεσαίας συχνότητας
3	ΥΠ-γραμμή201	Ζυγιστική γραμμή συμπιεσμό κυλίνδρων και κόψτε τη γλώσσα του σιδήρου	Εγκατάσταση	2
4	ΣΤΓ2201.00	Μηχανή φλάντζης εκτόξευσης	Εγκατάσταση	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικό έλεγχο
5	ΣΤΓ2203.00	Μηχανή χρωστικής	Εγκατάσταση	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικό έλεγχο
6	ΣΤΓ2202.00	Μηχανή κυματισμού	Εγκατάσταση	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικό έλεγχο
7	ΣΤΓ1005.00	μηχανή δοκιμής διαρροής γραμμής συγκόλλησης	Εγκατάσταση	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικό έλεγχο
8	ΣΤ2204.05.00	Αυτοκινητική τροφοδοσία για τα άκρα του τύμπανου	Εγκατάσταση	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο
9	ST2204.00X	Μηχανή ραπτικής	Εγκατάσταση	1	Περιλαμβάνει αλυσίδα πολλαπλών σταδίων εργασίας και ηλεκτρικό έλεγχο υδραυλικό έλεγχο
10	ΣΤΓ1005.00	Μηχανή δοκιμής διαρροής	Εγκατάσταση	1

Επεξεργασία της οπίσθιας επιφάνειας (πλύσιμο, ξήρανση, σύστημα βαφής κλπ.)
ΣΝ.	Ονομασία	Μονάδα	Ποσότητα	Σημείωση
1	Μηχανή ανύψωσης	Εγκατάσταση	1
2	Πλύσιμο, καθαρισμός και μεταφορά	Εγκατάσταση	1
3	Ξήρανση και μεταφορά	Εγκατάσταση	1
4	Μηχανή στροφής	σύνολο	2
5	Δωμάτιο ζωγραφικής (έξω)	σύνολο	2	3 χρώματα
6	Προσωρινός διανομέας	Εγκατάσταση	2
7	Οπτικό εξοπλισμό ξήρανσης τριών καναλιών	Εγκατάσταση	1	(έξω)
8	Ψύξη	Εγκατάσταση	1
9	Πίσω διανομέας	Εγκατάσταση	1
