Τεχνική γραμμή παραγωγής πλήρως αυτόματου μετασχηματιστή

Μεγάλες Εικόνας : Τεχνική γραμμή παραγωγής πλήρως αυτόματου μετασχηματιστή

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Trintfar
Πιστοποίηση:	CE

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	10000~80000
Συσκευασία λεπτομέρειες:	Δαχτυλίδια από ξύλο/δαστικές θήκες
Χρόνος παράδοσης:	90~120
Όροι πληρωμής:	Ε/Ε, Δ/Α, Δ/Π, Τ/Τ

Επικοινωνία

Τεχνική γραμμή παραγωγής πλήρως αυτόματου μετασχηματιστή

περιγραφή

Διαμόρφωση χωρητικότητας:	60 τεμάχια/ώρα (με βάση 2 εκατ. προϊόντα)	Χειριστές:	1 άτομο
Περιοχή εξοπλισμού:	65m * 6,5m * 2m	Διανομή ισχύος εξοπλισμού:	330KVA

Η ροή εργασίας

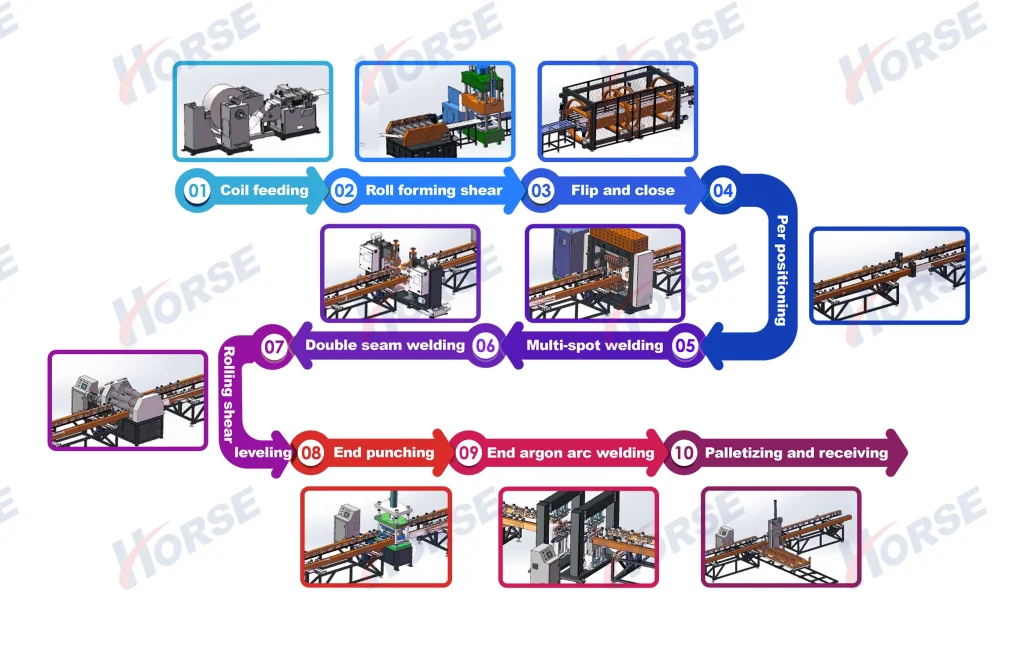

Η ροή εργασίας:Αποσύνδεση→ σχηματισμός ρολ→ υδραυλικό πρέσσο→ στροφή → πολλαπλή συγκόλληση σημείων→ συγκόλληση πλευρικών ρευμάτων → συγκόλληση κεφαλής → πλευρική κοπή → κοπή κεφαλής → τελικό προϊόν → αυτόματη συσκευή στοίβασης πάνελ

Κύριο εξοπλισμό

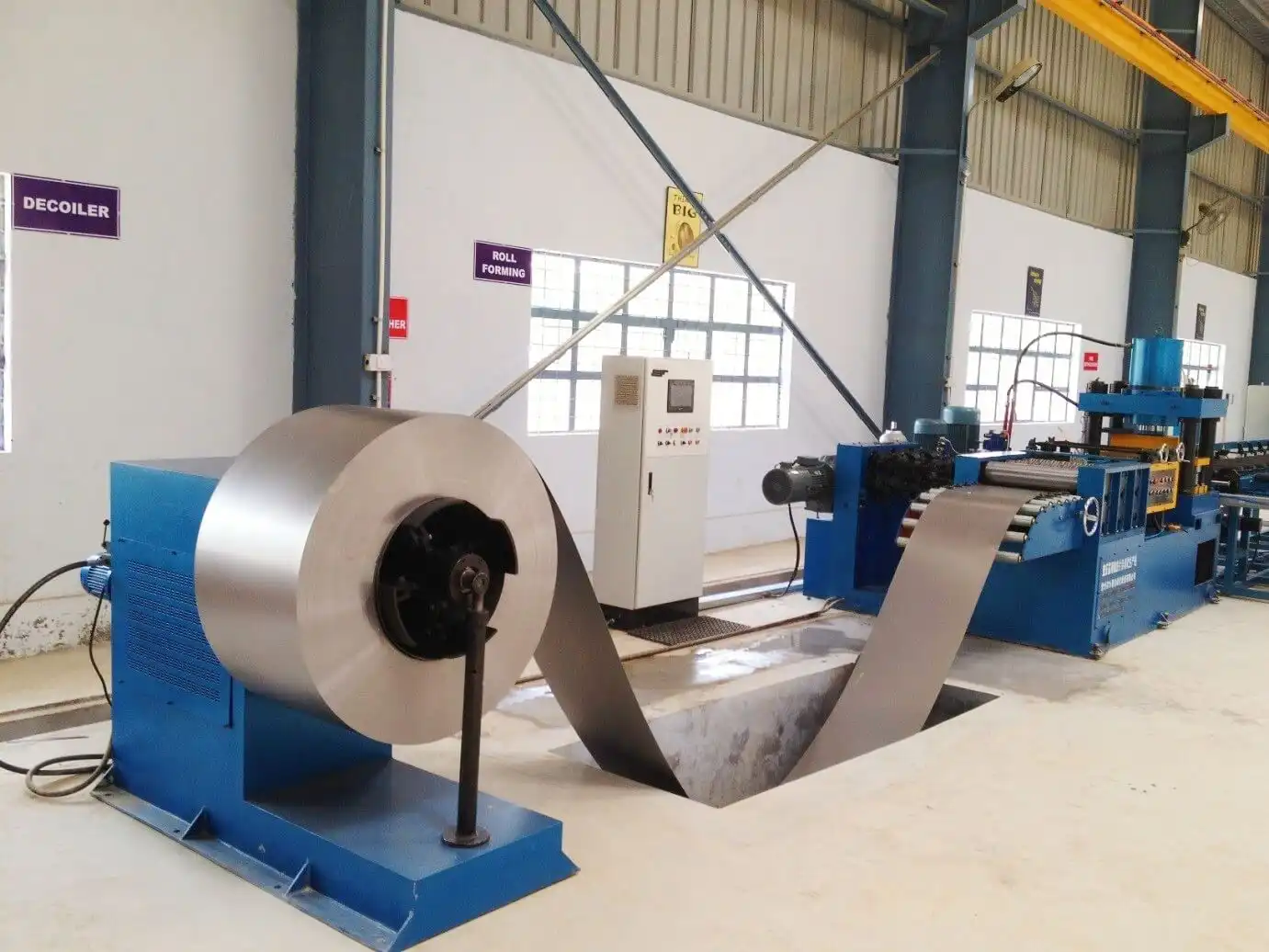

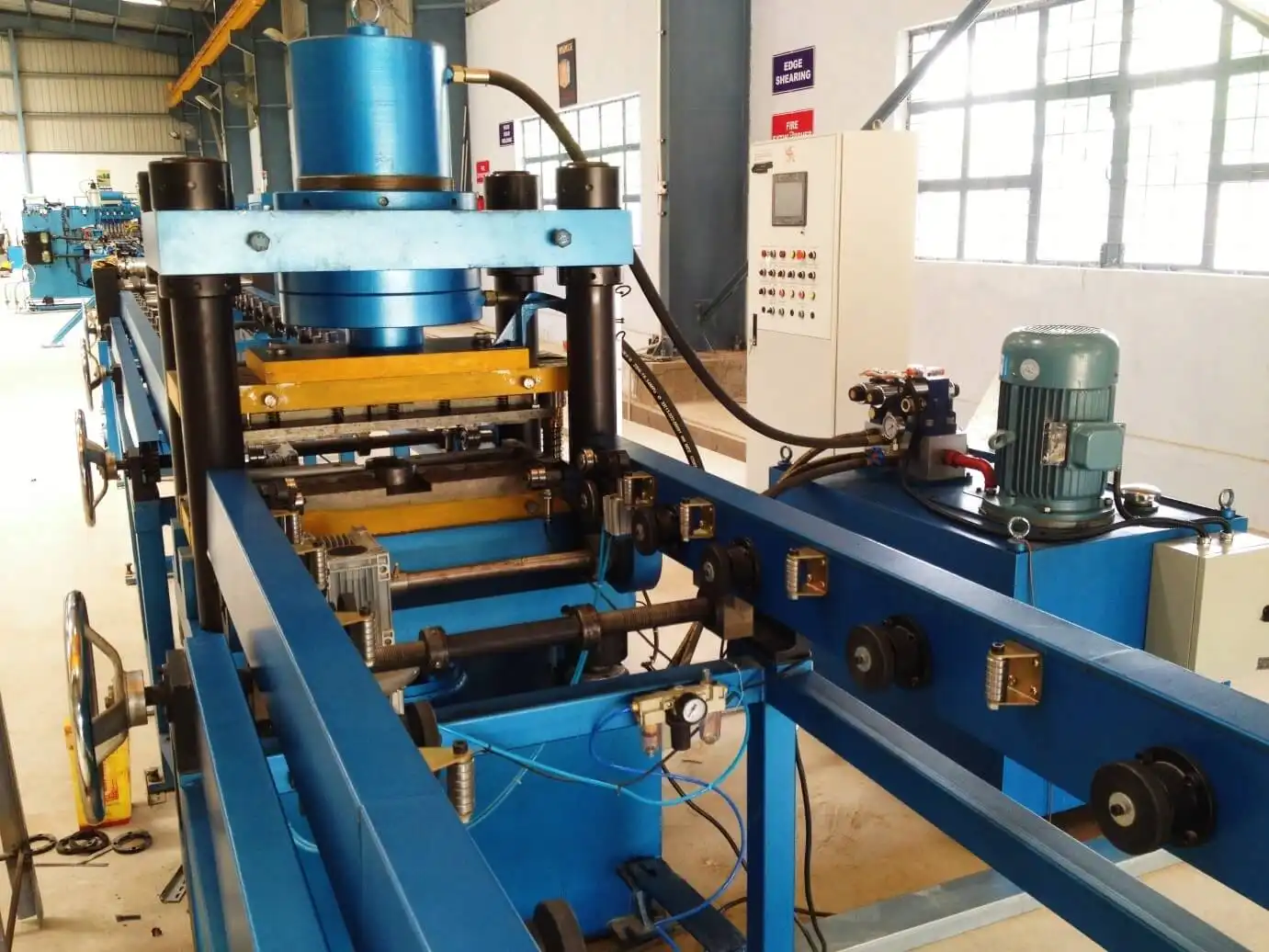

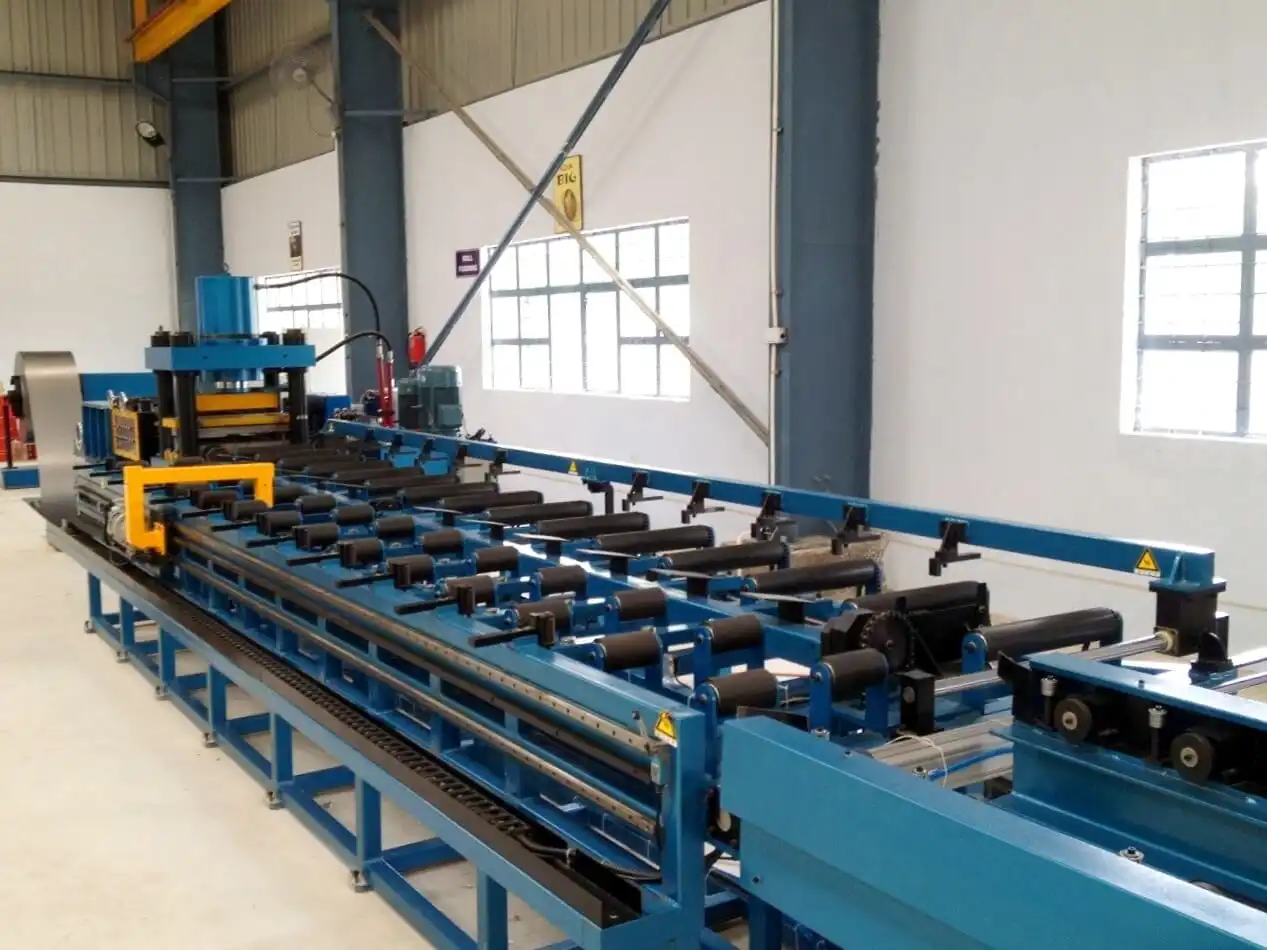

Σταθμός σχηματισμού κυλίνδρων

Ταχύτητα κύλισης: 6-14 m/min

Προσαρμόσιμη πίεση

Τελική τρύπα: υδραυλικό πρέσο 315 τόνων

Ροταριακός κωδικοποιητής & servo drive για την ακρίβεια μήκους/μέτρου των πτερυγίων

Μηχανισμός ισοπέδωσης εξασφαλίζει την επίπεδεια του ενιαίου κομμάτι

Μη τυλιγμένα υλικά που τοποθετούνται σε ράφι εκφόρτωσης 5 τόνων μέσω φορτωτικού καροτσιού και τυλιγμένα σε φύλλα

Προαιρετικός θάλαμος αποθήκευσης ανά αίτηση πελάτη

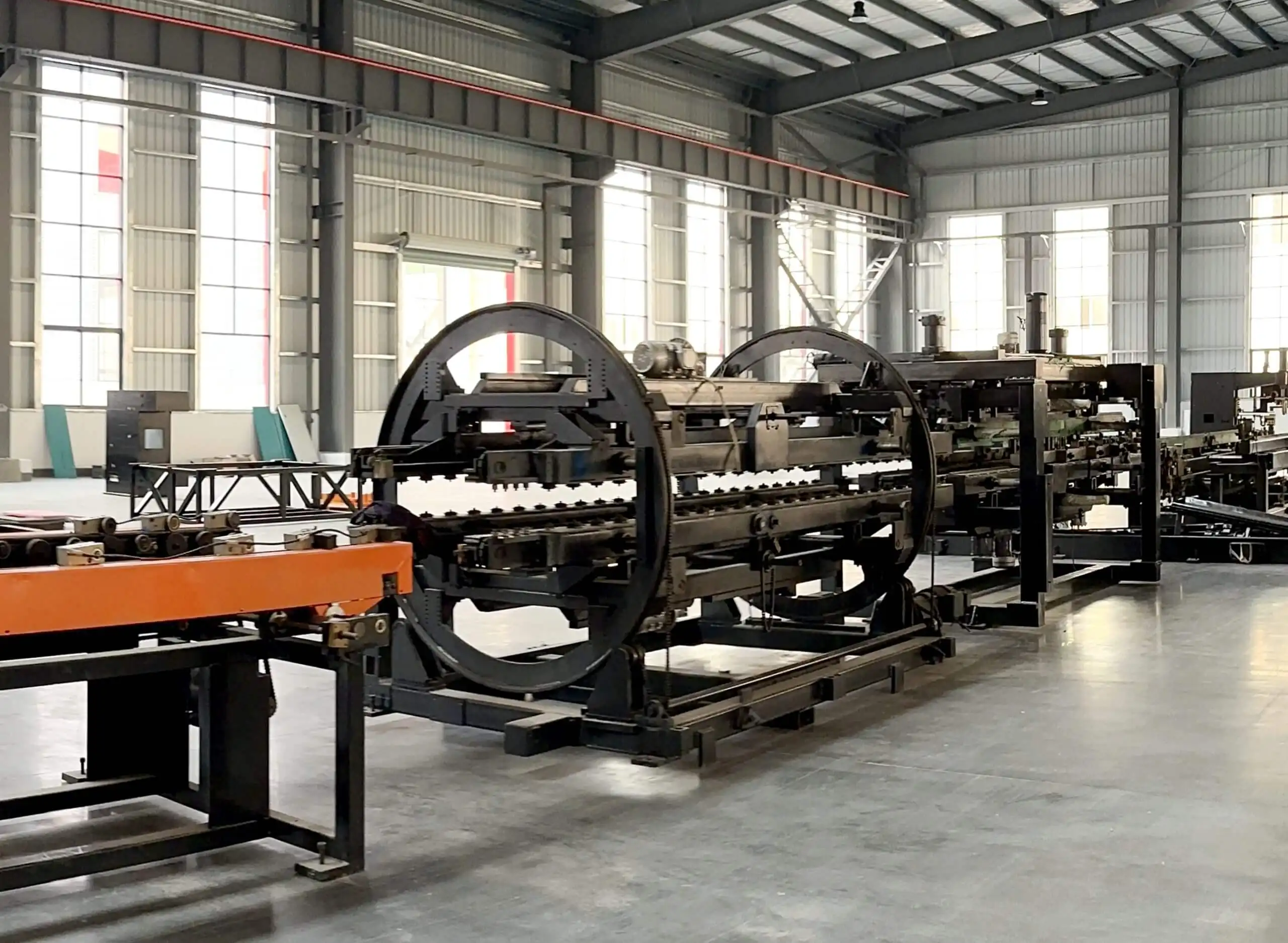

Σταθμός αναστροφής και σύνδεσης

Ταχύτητα μεταφοράς: 5-15 m/min

180° αναστροφή των πτερυγίων του ψυγείου

Συσκευή αναστροφής: περιστρεφόμενο ράφι, ράφι αναστροφής, σύστημα μεταφοράς, συσκευή αναστροφής, συσκευή ώθησης κλπ.

Το πρώτο φύλλο φτάνει στην προεπιλεγμένη θέση → αναποδογυρίζεται στο αντίθετο ράφι μεταφοράς

Το δεύτερο φύλλο φτάνει στην προκαθορισμένη θέση → η συσκευή ώθησης το μετακινεί στο πρώτο φύλλο, ολοκληρώνοντας τη σύνδεση

Σταθμός προ-ζυγισμού με διπλή κεφαλή

Δύο σετ συσκευών πίεσης για την τοπική συγκόλληση

Δύναμη: 60 KVA

Μετά την αναστροφή και την συναρμολόγηση, η μηχανή συγκόλλησης προ-τόπου ευθυγραμμίζει και σταθεροποιεί τα εργασιακά κομμάτια για συγκόλληση πολλών σημείων

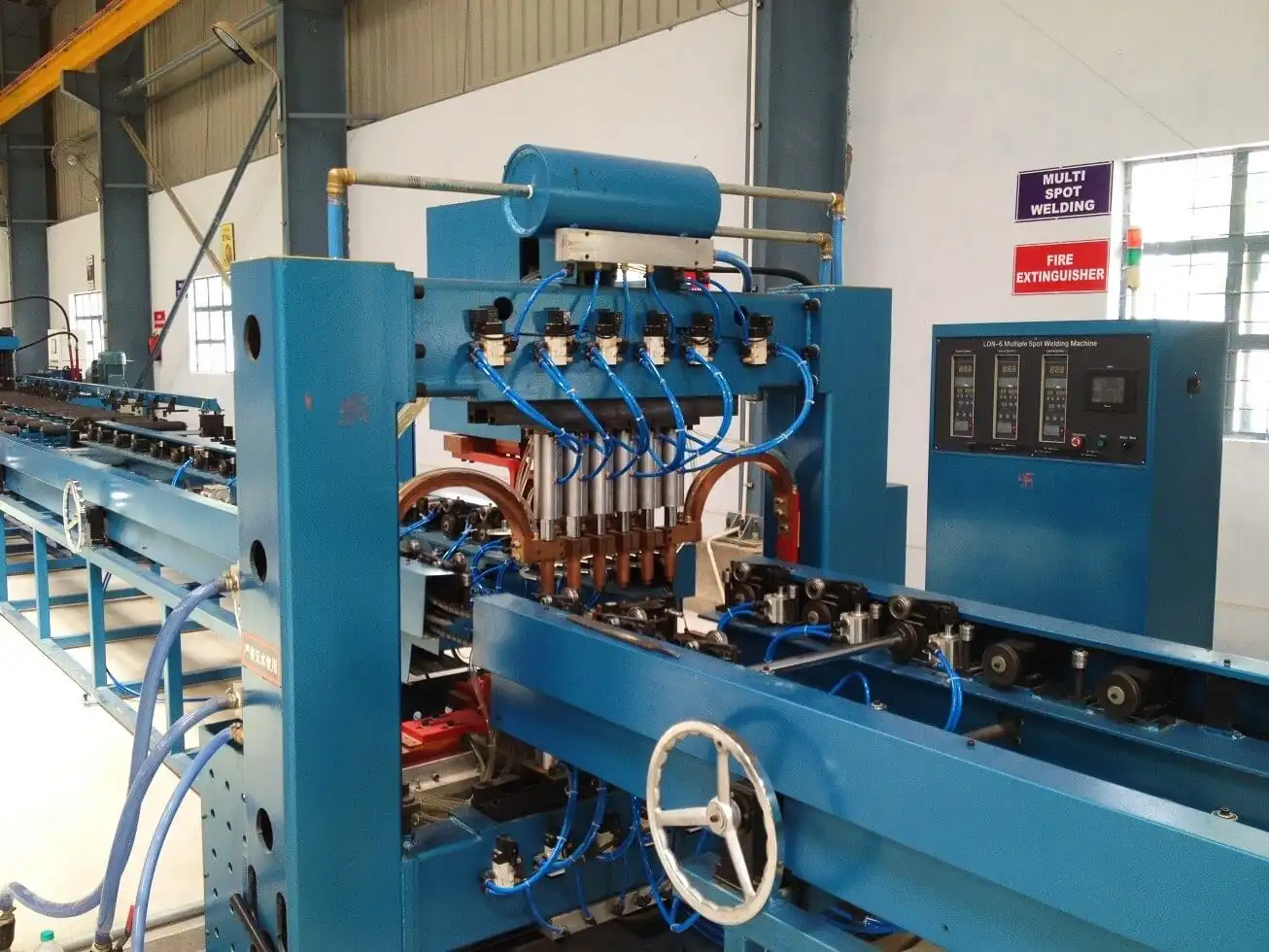

Σταθμός συγκόλλησης πολλαπλών σημείων με γκάντρι

12 σετ συσκευών πίεσης για τοποθετική συγκόλληση

Κεφαλή συγκόλλησης διπλής κεφαλής, 6 σημεία ανά σειρά

Ηλεκτρικές πηγές εναλλασσόμενης ενέργειας: 12 σετ

Δύναμη: 12 * 50 KVA

Διπλή συγκόλληση για βελτίωση της απόδοσης

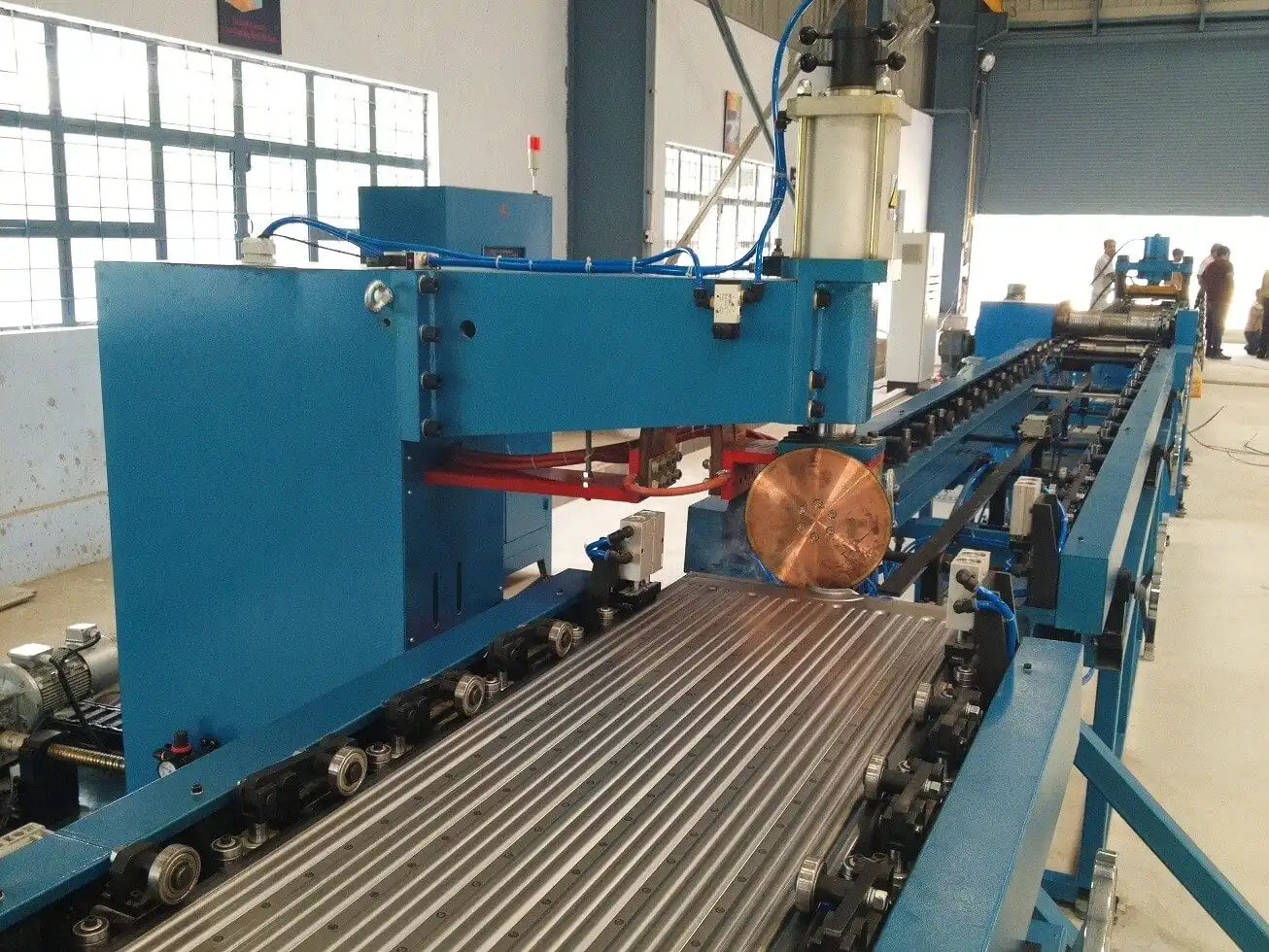

Στάσεις συγκόλλησης διπλής όψης

Δύο σετ μηχανών συγκόλλησης με συγκόλληση, με συμμετρική διάταξη

4 σύνολα κεφαλών πίεσης συγκόλλησης

Δύο σετ τροφοδοτήσεων συγκόλλησης μεταβλητής συχνότητας

Δύναμη: 2 * 160 KVA

Μέγιστη πίεση: 12.000 N

Διαφορετικός μηχανισμός μετάδοσης

Ταχύτητα συγκόλλησης: 0-2,8 m/min

Σταθμός συρρίκνωσης και εξισορρόπησης

Αποτελείται από μηχανικό κιβώτιο, συσκευή κίνησης, συσκευή κοπής, μηχανισμό θρυμματισμού άκρων, μηχανισμό ισοπέδωσης, ηλεκτρονικό σύστημα ελέγχου, πνευματικό σύστημα κλπ.

Δίσκος κοπής κυλίνδρων και από τις δύο πλευρές· δίσκος κοπής από κράμα χάλυβα εργαλείου (ανθεκτικός στις συγκρούσεις, ανθεκτικός στην φθορά, μακρά διάρκεια ζωής)

Ταχύτητα κοπής κυλίνδρων: 2-6 m/min

Δύναμη κίνησης: 4 kW

Τελικός σταθμός τρύπησης

Αποτελείται από βάση, μηχανισμό ανύψωσης, πλαίσιο τρύπησης, τρύπησης, κύλινδρο τρύπησης, κύλινδρο ανύψωσης και υδραυλικό σταθμό

Χρησιμοποιείται για την κοπή των χαλαρών άκρων για τη διασφάλιση της ευθυγράμμισης και της σταθερότητας των ακτών

Πυροβολή πεθαίνει με βελονισμένη άκρη για τη μείωση της δύναμης τρύπησης

Πίεση της μηχανής τρύπησης: 160 T

Σταθμός συγκόλλησης τόξου άργονου

2 σετ εξοπλισμού, τοποθετημένοι συμμετρικά

1 σετ για συγκόλληση εμπρόσθιας άκρης, 1 σετ για συγκόλληση πίσω άκρου του εργασιακού στοιχείου

4 σύνολα τροφοδοτών συγκόλλησης με τόξο αργόνου της Panasonic

Πεδίο ρεύματος: 5-315 A

Ταχύτητα συγκόλλησης: 300-600 mm/min

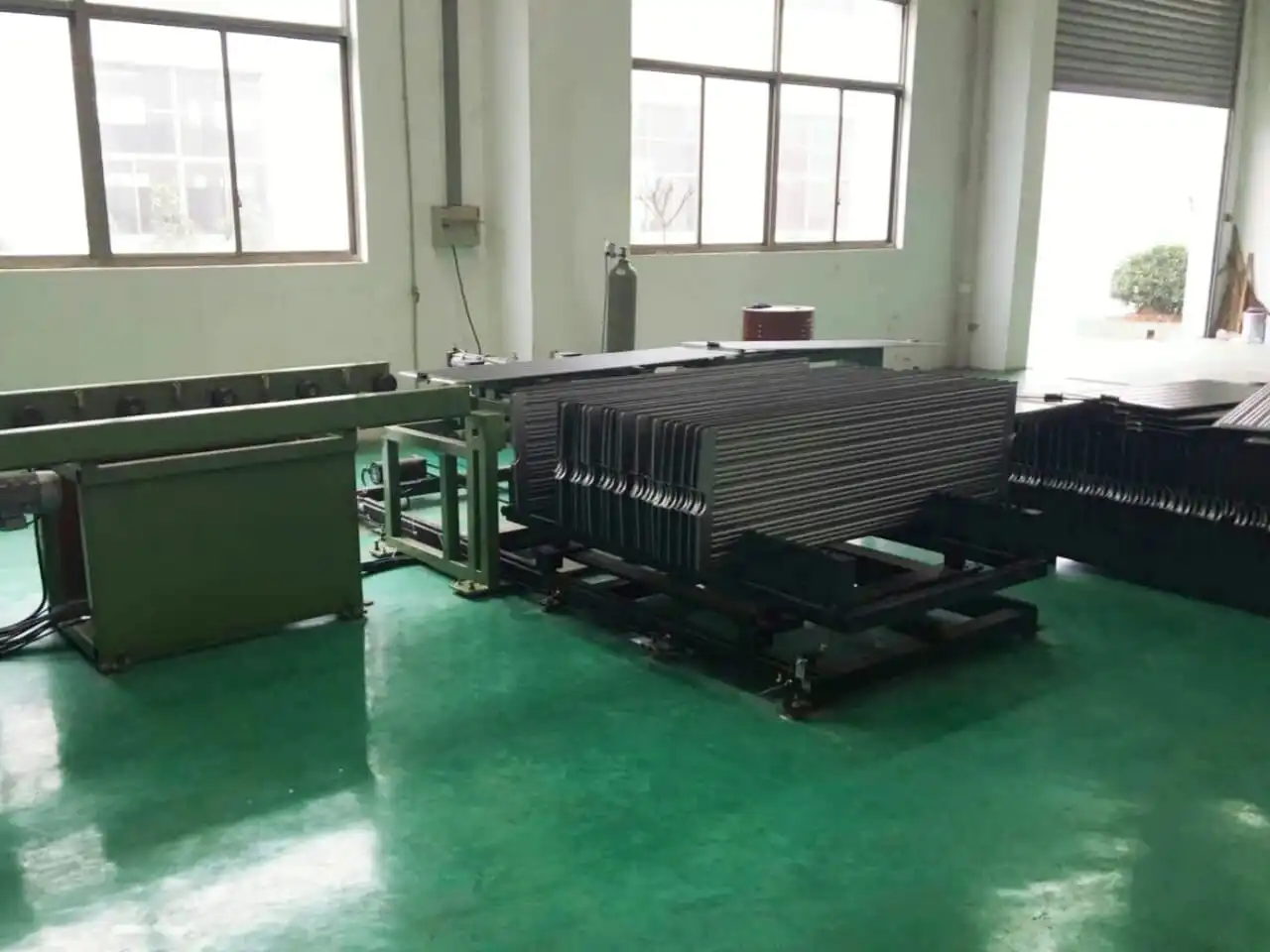

Σταθμός παλλέτισης

Ποσότητα αποθήκευσης ανά ράφι παλετοποίησης: 40 τεμάχια

Απόσταση ανάμεσα στις παλέτες: 45 mm

Μέθοδος πρόσφυσης: υλικό για τη σύσφιξη κυλίνδρου, η λαβή περιστρέφεται κατά 90° για να τοποθετηθεί στο ράφι

Μέθοδος λειτουργίας καροτσούλης υλικών: κίνηση servo stepping, μετακινείται στην επόμενη θέση μετά την τοποθέτηση 1 κομμάτι, χειροκίνητη αντικατάσταση καροτσούλας όταν το ράφι είναι γεμάτο

ετικέτα:

Υπεύθυνος Επικοινωνίας: Mr. tianwei

Τηλ.:: +8615216883036

Άλλα προϊόντα

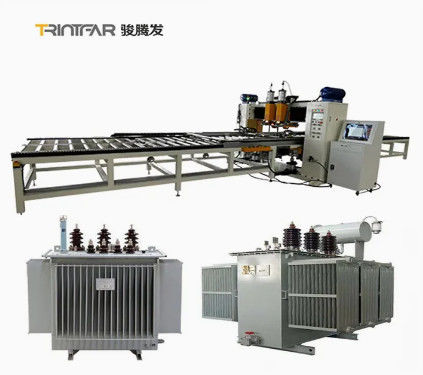

Γραμμή παραγωγής θερμαντικών σωμάτων μετασχηματιστών

Αυτόματη Γραμμή Παραγωγής: Περιεκτικός

Ευέλικτη Παραγωγή: Ευφυής παραγωγή

Αυτοματοποίηση: Αυτοματοποίηση

Εγγύηση: Εγγύηση 1 έτος

Μετασχηματιστή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή

Rhythm: Non Flow Production Line

Production Scope: Product Line

Πιστοποίηση: ISO, CE, ABS

After-sales Service: 1 Year Warranty

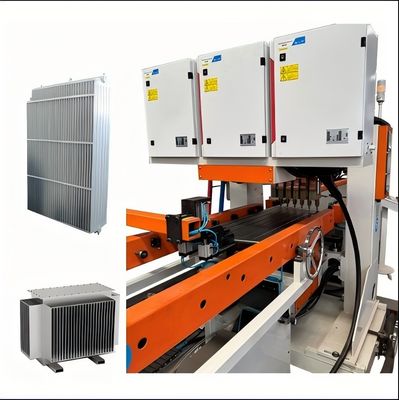

Αερομεταφορέας πλήρως αυτόματος
