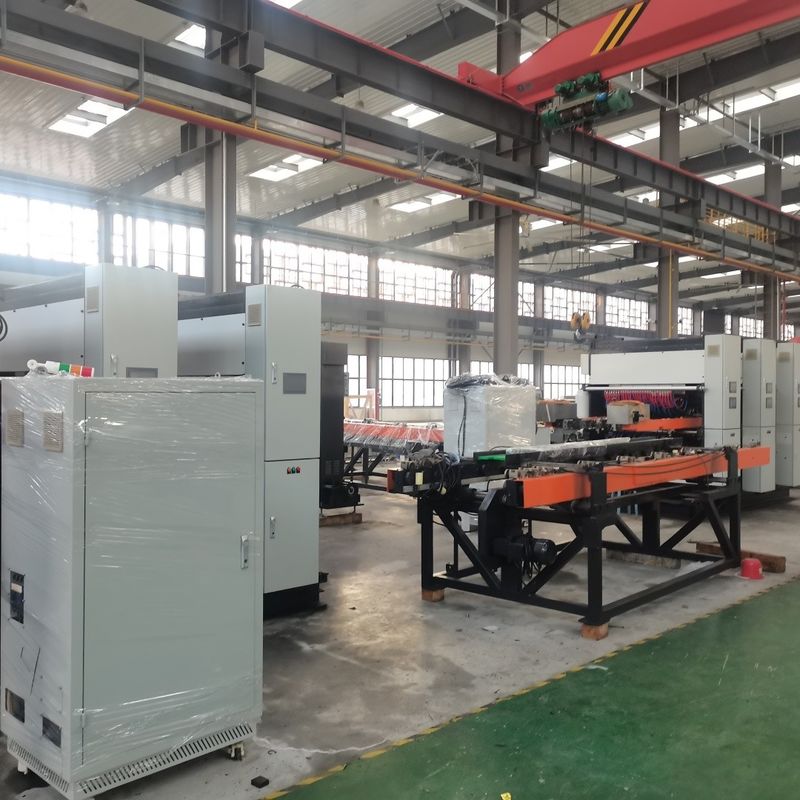

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι

Μεγάλες Εικόνας : Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι

Λεπτομέρειες:

Place of Origin:	China
Μάρκα:	Trintfar
Πιστοποίηση:	CE

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1
Τιμή:	10000~500000
Delivery Time:	60~90

Επικοινωνία

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι

περιγραφή

Discharging conveyor:

SSJ-0-0

Automatic pressure airtightness detection machine:

JCJ-0-0

Support hook automatic welding machine:

2*MD40-4C

Double-head three-way automatic welding machine:

2*MD80-2C

Επισημαίνω:

Η γραμμή παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών

Ηλεκτρονική γραμμή παραγωγής ψυκτικών

Βασικές πληροφορίες.

Αυτόματη γραμμή παραγωγής

Συνολική

Πεδίο παραγωγής

Προϊόντα

Ευέλικτη παραγωγή

Έξυπνη Κατασκευή

Πιστοποίηση

ISO, CE, ABS

Αυτοματοποίηση

Υπηρεσία μετά την πώληση

Εγγύηση 1 έτος

Εγγύηση

Εγγύηση 1 έτος

Πακέτο μεταφοράς

Ξύλινο κουτί

Προδιαγραφές

Άλλα

Εμπορικό σήμα

TRINTFAR

Καταγωγή

Κίνα

Κατανάλωση

500

Περιγραφή του προϊόντος

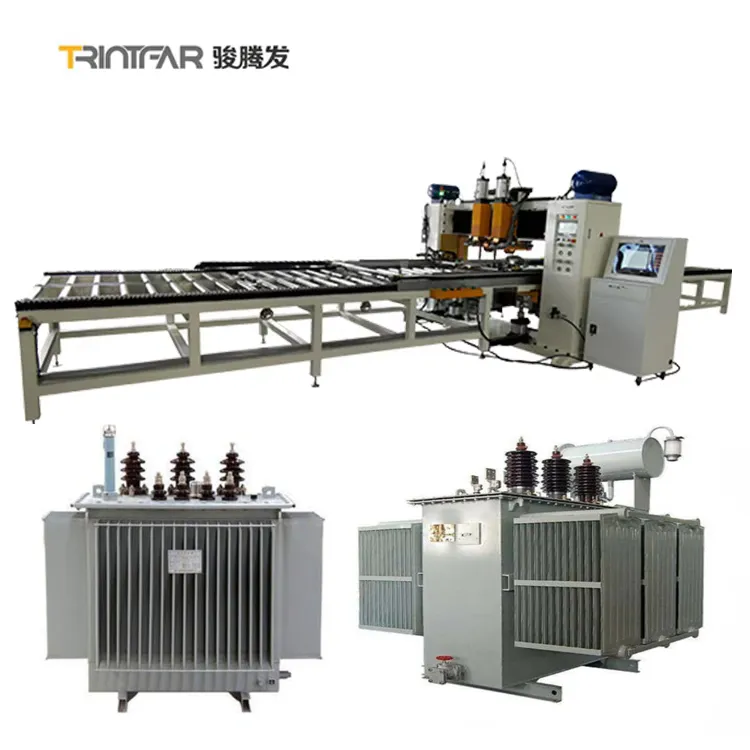

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι 0

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι 1

Χαρακτηριστικό:
·1. Τύπος τύπου κυλίνδρου Ελέγχεται από έναν σέρβο κινητήρα ακριβείας, η μηχανή τύπου κυλίνδρου τύπου τύπου κυλίνδρου παράγει πάνελ μεταβλητού μήκους σύμφωνα με τις ανάγκες των κυλίνδρων.
Οι κυλίνδροι σχηματισμού και τροφοδοσίας λειτουργούν σε συνδυασμό με ένα εργαλείο πιέσεως για να σχηματίσουν πάνελ σε πλήρη
αυτοματοποιημένη διαδικασία. ·
2Η συγκόλληση με πολλά σημεία αποτελείται από σειρές συγκόλλησης με πολλά σημεία κατά μήκος των πλευρών
Η ελεγχόμενη από λογισμικό ετικέτα του συνόλου του πάνελ εξασφαλίζει συμμετρική τοποθέτηση των σημείων για βέλτιστη
κατανομή της πίεσης. ·
3Η συγκολλητική μηχανή συνδέει τις άκρες των πάνελ μέσω συγκόλλησης με αντίσταση.
Το σύστημα αυτόματης επεξεργασίας, το οποίο χρησιμοποιείται για την επεξεργασία των υλικών, περιλαμβάνει την επεξεργασία των υλικών από το σίδερο και την επεξεργασία των υλικών.
Το σύστημα αυτό χρησιμοποιείται για την επεξεργασία των υλικών από την επιφάνεια της επιφάνειας του πίνακα.
Ο χειριστής ελέγχει τη θέση του πάνελ σε σχέση με τους τροχούς συγκόλλησης και περιστρέφει το πάνελ με μία κίνηση.
Η ροή εργασίας

Αποσύνδεση - σχηματισμός κυλίνδρων - υδραυλική πρέσα - στροφή - πολυτοπική συγκόλληση - πλευρική συγκόλληση - συγκόλληση κεφαλής -
Τρίχωμα πλάτων -κόψιμο κεφαλής -τελικό προϊόν -αυτόματη συσσώρευση πάνελ

Η ροή εργασίας

Η ροή εργασίας:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Κύριο εξοπλισμό

Μηχανή φόρτωσης τροχιάς

Η χειροκίνητη φόρτωση των στοιβαγμένων υλικών σε οχήματα πλατφόρμας τροφοδοσίας με τη χρήση του οχήματος εκτοξεύσεως, με δύο θέσεις τοποθέτησης υλικών σε κάθε πλευρά.

Ο λαβήρας τροχιάς αρπάζει αυτόματα υλικά και από τις δύο πλευρές του φορτηγού και τα τοποθετεί στην γραμμή μεταφοράς.

Ο μηχανισμός τοποθέτησης με κεντρική σφραγίδα ευθυγραμμίζει τον πίνακα στον μεταφορέα.

Ο μηχανισμός με παροχή κίνησης μετακινεί την πλάκα στην μηχανή συγκόλλησης προ-τοπίου για συγκόλληση στο σημείο και στις δύο πλευρές.

Μηχανή φόρτωσης δαχτυλιδιών και πρέσσης καναλιού νερού

Το δαχτυλίδι υδάτινης οδού χρησιμοποιεί τροφοδοσία με δονητικές πλάκες με σύστημα διπλής διαδρομής.

Δύο κεφαλές πίεσης σε κάθε πλευρά πιέζουν τους δακτυλίους πορείας στο μπροστινό και πίσω μέρος.

Η μετάδοση υλικού χρησιμοποιεί τροφοδοσία κυλίνδρων.

Μηχανές στροφής και συναρμολόγησης

Γρήγορη και ακριβής ανατροπή.

Υψηλής ποιότητας αλυσίδες για μετάδοση, 400W κινητήρας μείωσης ως κίνηση.

Μηχανή μείωσης ταχυτήτων με αισθητήρα για ακριβή θέση στροφής.

Αυτοματοποιημένος έλεγχος, χωρίς χειροκίνητη παρέμβαση.

Αποτελείται από το σώμα στροφής, τη συσκευή φόρτωσης, την ηλεκτρική κονσόλα, το λειτουργικό σύστημα και το φράχτη ασφαλείας.και αποτελεσματική μεταφορά υλικού μεταξύ των επιχειρήσεων.

Μηχανή συγκόλλησης με προεπιλογή θέσης οθόνης

Το πάνελ μεταφέρεται αυτόματα στην θέση στάσης συγκόλλησης στο ράφι μεταφοράς και οι συγκολλητές και στις δύο πλευρές ξεκινούν την προ-τοποθετική συγκόλληση.

Απαιτείται προ-τοπική συγκόλληση μόνο για μία σειρά.

Χρησιμοποιεί ένα σετ τροφοδοσίας AC DN75.

Μηχανή συγκόλλησης πολλαπλών σημείων με θύρα οθόνης

3 μηχανές συγκόλλησης πολλαπλών σημείων για συγκόλληση.

Κάθε μονάδα έχει 18 σετ συγκόλλησης κυλίνδρων.

Πηγή ισχύος συγκόλλησης εναλλασσόμενου ρεύματος για συγκόλληση μιας σειράς αρθρώσεων συγκόλλησης κάθε φορά.

Η υψηλής ταχύτητας σέρβο-σύνδεση τροφοδοτεί την λαβή προς τα εμπρός για την τροφοδότηση της πλάκας του καναλιού νερού.

Μηχανή συγκόλλησης προ-τοποθετικής φύλλης με συγκέντρωση

Το φύλλο συγκέντρωσης φορτώνεται χειροκίνητα στον ηλεκτρονικό οδηγό εργαλείων.

Η συγκόλληση πραγματοποιείται με μηχανή προ-ζύμωσης με 4 κεφαλές.

Υλικά που σπρώχνονται χειροκίνητα στην πρώτη σειρά προκαθορισμένων θέσεων συγκόλλησης.

Ο εξοπλισμός μετατοπίζεται αυτόματα για τα υπόλοιπα σημεία συγκόλλησης.

Μηχανή συγκόλλησης πολυτοπικής συγκόλλησης με κλίμακα συγκέντρωσης

Προεπιλεγμένη διαδρομή: Το φύλλο συγκέντρωσης ακολουθεί προεπιλεγμένη διαδρομή στον οδηγό εργαλείου.

Δύο ζυθοποιήσειςΔύο συγκολλητές πολλαπλών σημείων.

Πνευματικές αρθρώσεις16 σετ ανά μονάδα.

Ηλεκτρική τροφοδοσία εναλλασσόμενης τάσης: AC & μονόπλευρες για συγκόλληση σειράς.

Σερβοστάπτερ: Υψηλής ταχύτητας servo stepper τροφοδοτεί λαβή για την πλάκα κανάλι νερού.

Συσκευές για τη μεταφορά αγωγών σε σχήμα U

Χρησιμοποιήστε ράφι μεταφοράς κυλίνδρων για τη μεταφορά υλικών σε διάταξη σχήματος U.

Αποδοτικότητα του χώρουΤο σχήμα U εξοικονομεί χώρο, βελτιστοποιεί τη διαδικασία.

Εύκολη λειτουργία: Μικρότερο εύρος εργασίας, βολικό, μειώνει την ένταση.

Μηχανή συγκόλλησης διπλής κεφαλής με μακρά πλευρά

Ταυτόχρονη συγκόλληση: Ζυγίστε και τις δύο μακρές πλευρές ταυτόχρονα.

Ηλεκτρική τροφοδοσία: 300KVA μεσαίας συχνότητας εναλλασσόμενος για σταθερή μακροχρόνια συγκόλληση.

Μηχανή συγκόλλησης διπλής κεφαλής με σύντομη πλευρική ραφή 2 Σετ

Χρησιμοποιήστε πηγή ισχύος συγκόλλησης μεσαίας συχνότητας AC για να διασφαλιστεί η υψηλής σταθερότητας συγκόλλησης για μεγάλο χρονικό διάστημα.

Μηχανή καθαρισμού και κοπής δύο πλευρών

Καθαρίστε και κόψτε τα συγκολλημένα προϊόντα μακράς πλευράς.

Μηχανή κούρεματος

Διαδικασία κοπής: Εκτέλεση κοπής των απαιτούμενων υλικών.

Υλικό κοπτήραΛευκή σιδερένια λεπίδα.

Μέθοδος κοπήςΚόψιμο με ψαλίδι.

Μηχανή κοπής με τόξο τεσσάρων γωνιών

Σχηματισμός γωνίας: Κόψτε κοφτερές γωνίες για να σχηματίσουν στρογγυλεμένες άκρες.

Υλικό κοπτήραΛευκό χάλυβα.

Μέθοδος κοπήςΗ υδραυλική τρύπα.

Μηχανή συγκόλλησης διπλής κεφαλής τριών κατευθύνσεων

Δύναμη συγκόλλησηςΜέση συχνότητα MD80 πηγή ενέργειας.

Η ροή υλικών: Δύο πλευρικά κανάλια για τοποθέτηση και στροφή.

Μέθοδος μεταφοράς: Πλάκα αλυσίδας για μεταφορά υλικών σε τρεις κατευθύνσεις.

Αυτόματη τροφοδοσία: Εγκατάσταση της λαβής και της συγκόλλησης για ακριβή λειτουργία.

Μηχανή συγκόλλησης αυτόματης στήριξης

Δύναμη συγκόλλησηςΜέση συχνότητα MD40 πηγή ενέργειας.

Μέθοδος σίτισης: Τεχνική στοίβαση για την τροφοδοσία υλικού.

Εφοδιασμός: Πνευματική λαβή φορτώνει υλικά σε θέση συγκόλλησης.

Μηχανή αυτόματης ανίχνευσης αεροστεγνότητας πίεσης

Πίεση δοκιμής10 μπαρ.

Μέθοδος δοκιμής: Αυτόματη δοκιμή πίεσης στην δεξαμενή νερού.

Άλλες πληροφορίες

Λεπτομέρειες για το προϊόν

Η γραμμή παραγωγής θερμαντήρων από χάλυβα με σχήμα UΔιάγραμμα

Αποτελέσματα παραγωγής

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι 20

ΟΧΙ	Ονομασία	Υλικό	Σημειώσεις
1	Πίνακα	Πλάκα από χάλυβα	1.1 mm πάχος
2	Πλάκα συγκέντρωσης	Πλάκα από χάλυβα	0.3mm πάχος
3	Τύπος διεπαφής		4x G 1/2 εσωτερική διεπαφή νήματος
4	Μέγεθος του προϊόντος		400-3000 mm
5	Διάμετρος του προϊόντος		300/400/500/600/900mm

Κατάλογος διαμορφώσεων εξοπλισμού

ΟΧΙ	Ονομασία εξοπλισμού	Σχήμα	Ποσότητα	Μονάδα
1	Μηχανή φόρτωσης τροχιάς	HJ-0-0	1	σύνολο
2	Μηχανή φόρτωσης δαχτυλιδιών και πρέσσης καναλιού νερού	YZJ-0-0	1	σύνολο
3	Μηχανή στροφής και συναρμολόγησης 1	FZJ-0-0	1	σύνολο
4	Μηχανή συγκόλλησης με προεπιλογή θέσης οθόνης	DN75-2C	1	σύνολο
5	Μηχανή συγκόλλησης πολλαπλών σημείων με θύρα οθόνης	10*DN60-36C	3	σύνολο
6	Μηχανή συγκόλλησης προ-τοποθετικής φύλλης με συγκέντρωση	2*DN63-4C	1	σύνολο
7	Μηχανή συγκόλλησης πολυτοπικής συγκόλλησης με κλίμακα συγκέντρωσης	4*DN63-16C	3	σύνολο
8	Συσκευές για τη μεταφορά αγωγών σε σχήμα U	ZJG-0-0	1	σύνολο
9	Μηχανή συγκόλλησης διπλής κεφαλής με μακρά πλευρά	2*FVM300-2C	1	σύνολο
10	Μηχανή συγκόλλησης μικρής πλάτης με διπλή κεφαλή 1	2*FVM300-2C	1	σύνολο
11	Μηχανή συγκόλλησης μικρής πλάτης με διπλή κεφαλή 2	2*FVM300-2C	1	σύνολο
12	Μηχανή καθαρισμού και κοπής δύο πλευρών	XBJ-0-0	1	σύνολο
13	Μηχανή κούρεματος	JCJ-0-0	1	σύνολο
14	Μηχανή κοπής με τόξο τεσσάρων γωνιών	QJJ-0-0	1	σύνολο
15	Μηχανή στροφής και συναρμολόγησης 2	FZJ-0-0	1	σύνολο
16	Μηχανή συγκόλλησης διπλής κεφαλής τριών κατευθύνσεων	2*MD80-2C	1	σύνολο
17	Μηχανή συγκόλλησης αυτόματης στήριξης	2*MD40-4C	1	σύνολο
18	Μηχανή αυτόματης ανίχνευσης αεροστεγνότητας πίεσης	JCJ-0-0	1	σύνολο
19	Μεταφορέας εκφόρτωσης	ΣΣΤ-0-0	1	σύνολο

Διαμόρφωση νερού, ηλεκτρικού ρεύματος και αερίου

Σχέδιο	Παράμετροι
Συνολική κατανομή ισχύος	1600KVA (Η πραγματική συνολική ισχύς που χρησιμοποιείται είναι περίπου 1000KVA)
Πίεση πηγής αερίου	0.6MPa
Πίεση πηγής νερού	00,15 MPa έως 0,30 MPa
Απαιτήσεις για πηγή συμπιεσμένου αέρα	1000L/min
Συνολική ροή νερού	1200L/min
Διάστημα απασχόλησης του εξοπλισμού * πλάτος περίπου.	60m*10m

ετικέτα:

Υπεύθυνος Επικοινωνίας: Mr. tianwei

Τηλ.:: +8615216883036

Άλλα προϊόντα

Μετασχηματιστή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή Ραδιενεργοποιητική γραμμή

Rhythm: Non Flow Production Line

Production Scope: Product Line

Πιστοποίηση: ISO, CE, ABS

After-sales Service: 1 Year Warranty

Αερομεταφορέας πλήρως αυτόματος

Input voltage: 380±10% (three-phase) 50HZ

Input power: 2x250KVA

Secondary Voltage: 11.3V

Maximum short circuit current: 50KA

Τρίνταφάρ Ατσάλινα Πίνακα Ραδιενεργοποιητική Γραμμή Παραγωγής Προσαρμόσιμο πάχος πτερυγίου

PLC control system: used to control all aspects of the production line.

MES System: Manufacturing execution system for production management and scheduling.

Fin Thicknessea: Customizable

On-line inspection system: real-time monitoring of quality in the production process

Τρίνταφάρ Τελικά αυτόματη γραμμή παραγωγής ψεκαστήρων μετασχηματιστή

Power: 12 * 50 KVA

AC power supplies: 12 sets

Seam welding speed: 0-2.8 m/min

Grabbing method: Cylinder clamps material, gripper turns 90° to place on rack

Γραμμή παραγωγής ακτινοβολητή από χάλυβα με χωρητικότητα διανομής ισχύος 1600KVA

Capacity config: 1000m/10h

Operators: 2-3 people

Equipment area: 60m*10m（L*W)

Equipment power distribution: 1600KVA (The actual total power used is about 1000KVA)

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι

Τάξη παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών Τριντχάι

Η γραμμή παραγωγής αυτοματοποιημένων ψυκτικών μετασχηματιστών

Ηλεκτρονική γραμμή παραγωγής ψυκτικών

Βασικές πληροφορίες.

Περιγραφή του προϊόντος

Η ροή εργασίας

Κύριο εξοπλισμό

Μηχανή φόρτωσης τροχιάς

Μηχανή φόρτωσης δαχτυλιδιών και πρέσσης καναλιού νερού

Μηχανές στροφής και συναρμολόγησης

Μηχανή συγκόλλησης με προεπιλογή θέσης οθόνης

Μηχανή συγκόλλησης πολλαπλών σημείων με θύρα οθόνης

Μηχανή συγκόλλησης προ-τοποθετικής φύλλης με συγκέντρωση

Μηχανή συγκόλλησης πολυτοπικής συγκόλλησης με κλίμακα συγκέντρωσης

Συσκευές για τη μεταφορά αγωγών σε σχήμα U

Μηχανή συγκόλλησης διπλής κεφαλής με μακρά πλευρά

Μηχανή συγκόλλησης διπλής κεφαλής με σύντομη πλευρική ραφή 2 Σετ

Μηχανή καθαρισμού και κοπής δύο πλευρών

Μηχανή κούρεματος

Μηχανή κοπής με τόξο τεσσάρων γωνιών

Μηχανή συγκόλλησης διπλής κεφαλής τριών κατευθύνσεων

Μηχανή συγκόλλησης αυτόματης στήριξης

Μηχανή αυτόματης ανίχνευσης αεροστεγνότητας πίεσης

Άλλες πληροφορίες

Λεπτομέρειες για το προϊόν

Η γραμμή παραγωγής θερμαντήρων από χάλυβα με σχήμα UΔιάγραμμα

Αποτελέσματα παραγωγής

Κατάλογος διαμορφώσεων εξοπλισμού

Διαμόρφωση νερού, ηλεκτρικού ρεύματος και αερίου

Γραμμή παραγωγής θερμαντικών σωμάτων μετασχηματιστών,

Μηχανή παραγωγής πτερυγίων θερμαντήρων μετασχηματιστή,
