Η ροή εργασίας:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor







Κάντε μια ξενάγηση στο εργοστάσιο

	Κύρια προϊόντα:	“Μηχανή συγκόλλησης ”,“Μηχανή συγκόλλησης ”,“Μηχανή συγκόλλησης λέιζερ”,“Μηχανή συγκόλλησης ”,‬...‬
	Διεύθυνση:	Κτίριο 8, αριθ. 889, οδός Guinan, περιοχή Songjiang, Σαγκάη, Κίνα
	Βασικές αγορές:	Βόρεια Αμερική, Νοτιοανατολική Ασία, Μέση Ανατολή
	Διεθνείς εμπορικοί όροι (Incoterms):	Άλλα
	Όροι πληρωμής:	Εισφορά μικρού ποσού
	Μέσος χρόνος εκτέλεσης:	Χρόνος προετοιμασίας για την περίοδο αιχμής: ένας μήνας Εκτός περιόδου: ένας μήνας

Μέσος χρόνος απόκρισης: ≤4,59h



Ο όμιλος Trintfar, που ιδρύθηκε το 1995, είναι μια υψηλής τεχνολογίας επιχείρηση αυτοματοποιημένου εξοπλισμού συγκόλλησης που ενσωματώνει την επιστημονική έρευνα, την ανάπτυξη, την κατασκευή και τις πωλήσεις.Η έδρα του ομίλου βρίσκεται στη Σαγκάη., με τέσσερα υποκαταστήματα στη Σαγκάη, το Ningbo και το Dongguan.Υπάρχουν 260 εργαζόμενοι, εκ των οποίων οι 90 είναι επιστημονικοί ερευνητές.

Ως εθνική επιχείρηση υψηλής τεχνολογίας, ο όμιλος Trintfar διαθέτει μεγάλο αριθμό προϊόντων προηγμένης τεχνολογίας συγκόλλησης, συμπεριλαμβανομένων των IF, των μηχανών συγκόλλησης αντίστασης μετατροπέα HF, των αυτόματων ευφυών NC,Εξοπλισμός ευφυούς συγκόλλησης με λέιζερ, γραμμή παραγωγής συγκόλλησης αυτοκινήτων, έξυπνο σύστημα ολοκλήρωσης ρομπότ κλπ.

Τα προϊόντα μας δεν εφαρμόζονται μόνο στις μεγάλες επιχειρήσεις παραγωγής αυτοκινήτων και ανταλλακτικών στην Κίνα, αλλά και στην αεροδιαστημική βιομηχανία, στην κατασκευή οικιακών συσκευών,Ηλεκτρικές συσκευές χαμηλής τάσης και άλλες βιομηχανίες.

Η εταιρεία έχει κάνει ένα μακροπρόθεσμο στρατηγικό σχέδιο, μέσω ανταλλαγών και συνεργασίας με ξένες εξαιρετικές επιχειρήσεις και συνεχούς εισαγωγής ξένων προηγμένων τεχνολογιών και εξοπλισμού,να δημιουργήσει μια μεγάλης κλίμακας, βιομηχανικές και διεθνείς επιχειρήσεις

Κύριο εξοπλισμό



Μηχανή φόρτωσης τροχιάς

Η χειροκίνητη φόρτωση των στοιβαγμένων υλικών σε οχήματα πλατφόρμας τροφοδοσίας με τη χρήση του οχήματος εκτοξεύσεως, με δύο θέσεις τοποθέτησης υλικών σε κάθε πλευρά.

Ο λαβήρας τροχιάς αρπάζει αυτόματα υλικά από τις δύο πλευρές του φορτηγού και τα τοποθετεί στην γραμμή μεταφοράς.

Ο μηχανισμός τοποθέτησης με κεντρική σφραγίδα ευθυγραμμίζει τον πίνακα στον μεταφορέα.

Ο μηχανισμός με παροχή κίνησης μετακινεί την πλάκα στην μηχανή συγκόλλησης προ-τοπίου για συγκόλληση στο σημείο και στις δύο πλευρές.

Μηχανή φόρτωσης δαχτυλιδιών και πρέσσης καναλιού νερού

Το δαχτυλίδι υδάτινης οδού χρησιμοποιεί τροφοδοσία με δονητικές πλάκες με σύστημα διπλής διαδρομής.

Δύο κεφαλές πίεσης σε κάθε πλευρά πιέζουν τους δακτυλίους πορείας στο μπροστινό και πίσω μέρος.

Η μετάδοση υλικού χρησιμοποιεί τροφοδοσία κυλίνδρων.

Μηχανές στροφής και συναρμολόγησης

Γρήγορη και ακριβής ανατροπή.

Υψηλής ποιότητας αλυσίδες για μετάδοση, 400W κινητήρας μείωσης ως κίνηση.

Μηχανή μείωσης ταχυτήτων με αισθητήρα για ακριβή θέση στροφής.

Αυτοματοποιημένος έλεγχος, χωρίς χειροκίνητη παρέμβαση.

Αποτελείται από σώμα στροφής, συσκευή φόρτωσης, ηλεκτρική κονσόλα, λειτουργικό σύστημα και φράχτη ασφαλείας.και αποτελεσματική μεταφορά υλικού μεταξύ των επιχειρήσεων.

Μηχανή συγκόλλησης με προεπιλογή θέσης οθόνης

Το πάνελ μεταφέρεται αυτόματα στην θέση στάσης συγκόλλησης στο ράφι μεταφοράς και οι συγκολλητές και στις δύο πλευρές ξεκινούν την προ-τοποθετική συγκόλληση.

Απαιτείται προ-τοπική συγκόλληση μόνο για μία σειρά.

Χρησιμοποιεί ένα σετ τροφοδοσίας AC DN75.

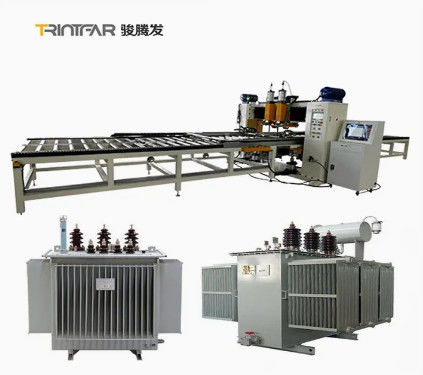

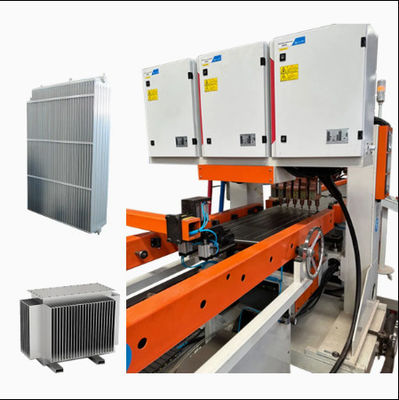

Μηχανή συγκόλλησης πολλαπλών σημείων με θύρα οθόνης

3 μηχανές συγκόλλησης πολλαπλών σημείων για συγκόλληση.

Κάθε μονάδα έχει 18 σετ συγκόλλησης κυλίνδρων.

Πηγή ισχύος συγκόλλησης εναλλασσόμενου ρεύματος για συγκόλληση μιας σειράς αρθρώσεων συγκόλλησης κάθε φορά.

Η υψηλής ταχύτητας σέρβο-σύνδεση stepper τροφοδοτεί την λαβή προς τα εμπρός για να τροφοδοτήσει την πλάκα του καναλιού νερού.

Μηχανή συγκόλλησης προ-τοποθετικής φύλλης με συγκέντρωση

Το φύλλο συγκέντρωσης φορτώνεται χειροκίνητα στον ηλεκτρονικό οδηγό εργαλείων.

Η συγκόλληση πραγματοποιείται με μηχανή προ-ζύμωσης με 4 κεφαλές.

Υλικά που σπρώχνονται χειροκίνητα στην πρώτη σειρά προκαθορισμένων θέσεων συγκόλλησης.

Ο εξοπλισμός μετατοπίζεται αυτόματα για τα υπόλοιπα σημεία συγκόλλησης.

Μηχανή συγκόλλησης πολυτοπικής συγκόλλησης με κλίμακα συγκέντρωσης

Προεπιλεγμένη διαδρομή: Το φύλλο συγκέντρωσης ακολουθεί προεπιλεγμένη διαδρομή στον οδηγό εργαλείου.

Δύο ζυθοποιήσειςΔύο συγκολλητές πολλαπλών σημείων.

Πνευματικές αρθρώσεις16 σετ ανά μονάδα.

Ηλεκτρική τροφοδοσία εναλλασσόμενης τάσης: AC & μονόπλευρες για συγκόλληση σειράς.

Σερβοστάπτερ: Υψηλής ταχύτητας servo stepper τροφοδοτεί λαβή για την πλάκα κανάλι νερού.

Συσκευές για τη μεταφορά αγωγών σε σχήμα U

Χρησιμοποιήστε ράφι μεταφοράς κυλίνδρων για τη μεταφορά υλικών σε διάταξη σχήματος U.

Αποδοτικότητα του χώρουΤο σχήμα U εξοικονομεί χώρο, βελτιστοποιεί τη διαδικασία.

Εύκολη λειτουργία: Μικρότερο εύρος εργασίας, βολικό, μειώνει την ένταση.

Μηχανή συγκόλλησης διπλής κεφαλής με μακρά πλευρά

Ταυτόχρονη συγκόλληση: Ζυγίστε και τις δύο μακρές πλευρές ταυτόχρονα.

Ηλεκτρική τροφοδοσία: 300KVA μεσαίας συχνότητας εναλλασσόμενος για σταθερή μακροχρόνια συγκόλληση.

Μηχανή συγκόλλησης διπλής κεφαλής με σύντομη πλευρική ραφή 2 Σετ

Χρησιμοποιήστε πηγή ισχύος συγκόλλησης μεσαίας συχνότητας AC για να διασφαλιστεί η υψηλής σταθερότητας συγκόλλησης για μεγάλο χρονικό διάστημα.

Μηχανή καθαρισμού και κοπής δύο πλευρών

Καθαρίστε και κόψτε τα συγκολλημένα προϊόντα μακράς πλευράς.

Μηχανή κούρεματος

Διαδικασία κοπής: Εκτέλεση κοπής των απαιτούμενων υλικών.

Υλικό κοπτήραΛευκή σιδερένια λεπίδα.

Μέθοδος κοπήςΚόψιμο με ψαλίδι.

Μηχανή κοπής με τόξο τεσσάρων γωνιών

Σχηματισμός γωνίας: Κόψτε κοφτερές γωνίες για να σχηματίσουν στρογγυλεμένες άκρες.

Υλικό κοπτήραΛευκό χάλυβα.

Μέθοδος κοπήςΗ υδραυλική τρύπα.

Μηχανή συγκόλλησης διπλής κεφαλής τριών κατευθύνσεων

Δύναμη συγκόλλησηςΜέση συχνότητα MD80 πηγή ενέργειας.

Η ροή υλικών: Δύο πλευρικά κανάλια για τοποθέτηση και στροφή.

Μέθοδος μεταφοράς: Πλάκα αλυσίδας για μεταφορά υλικών σε τρεις κατευθύνσεις.

Αυτόματη τροφοδοσία: Εγκατάσταση της λαβής και της συγκόλλησης για ακριβή λειτουργία.

Μηχανή συγκόλλησης αυτόματης στήριξης

Δύναμη συγκόλλησηςΜέση συχνότητα MD40 πηγή ενέργειας.

Μέθοδος σίτισης: Τεχνική στοίβαση για την τροφοδοσία υλικού.

Εφοδιασμός: Πνευματική λαβή φορτώνει υλικά σε θέση συγκόλλησης.

Μηχανή αυτόματης ανίχνευσης αεροστεγνότητας πίεσης

Πίεση δοκιμής10 μπαρ.

Μέθοδος δοκιμής: Αυτόματη δοκιμή πίεσης στην δεξαμενή νερού.

Άλλες πληροφορίες



Λεπτομέρειες για το προϊόν

Η γραμμή παραγωγής θερμαντήρων από χάλυβα με σχήμα UΔιάγραμμα

Αποτελέσματα παραγωγής















ΟΧΙ	Ονομασία	Υλικό	Σημειώσεις
1	Πίνακα	Πλάκα από χάλυβα	1.1 mm πάχος
2	Πλάκα συγκέντρωσης	Πλάκα από χάλυβα	0.3mm πάχος
3	Τύπος διεπαφής		4x G 1/2 εσωτερική διεπαφή νήματος
4	Μέγεθος του προϊόντος		400-3000 mm
5	Διάμετρος του προϊόντος		300/400/500/600/900mm

Κατάλογος διαμορφώσεων εξοπλισμού



ΟΧΙ	Ονομασία εξοπλισμού	Σχήμα	Ποσότητα	Μονάδα
1	Μηχανή φόρτωσης τροχιάς	HJ-0-0	1	σύνολο
2	Μηχανή φόρτωσης δαχτυλιδιών και πρέσσης καναλιού νερού	YZJ-0-0	1	σύνολο
3	Μηχανή στροφής και συναρμολόγησης 1	FZJ-0-0	1	σύνολο
4	Μηχανή συγκόλλησης με προεπιλογή θέσης οθόνης	DN75-2C	1	σύνολο
5	Μηχανή συγκόλλησης πολλαπλών σημείων με θύρα οθόνης	10*DN60-36C	3	σύνολο
6	Μηχανή συγκόλλησης προ-τοποθετικής φύλλης με συγκέντρωση	2*DN63-4C	1	σύνολο
7	Μηχανή συγκόλλησης πολυτοπικής συγκόλλησης με κλίμακα συγκέντρωσης	4*DN63-16C	3	σύνολο
8	Συσκευές για τη μεταφορά αγωγών σε σχήμα U	ZJG-0-0	1	σύνολο
9	Μηχανή συγκόλλησης διπλής κεφαλής με μακρά πλευρά	2*FVM300-2C	1	σύνολο
10	Μηχανή συγκόλλησης μικρής πλάτης με διπλή κεφαλή 1	2*FVM300-2C	1	σύνολο
11	Μηχανή συγκόλλησης μικρής πλάτης με διπλή κεφαλή 2	2*FVM300-2C	1	σύνολο
12	Μηχανή καθαρισμού και κοπής δύο πλευρών	XBJ-0-0	1	σύνολο
13	Μηχανή κούρεματος	JCJ-0-0	1	σύνολο
14	Μηχανή κοπής με τόξο τεσσάρων γωνιών	QJJ-0-0	1	σύνολο
15	Μηχανή στροφής και συναρμολόγησης 2	FZJ-0-0	1	σύνολο
16	Μηχανή συγκόλλησης διπλής κεφαλής τριών κατευθύνσεων	2*MD80-2C	1	σύνολο
17	Μηχανή συγκόλλησης αυτόματης στήριξης	2*MD40-4C	1	σύνολο
18	Μηχανή αυτόματης ανίχνευσης αεροστεγνότητας πίεσης	JCJ-0-0	1	σύνολο
19	Μεταφορέας εκφόρτωσης	ΣΣΤ-0-0	1	σύνολο



Διαμόρφωση νερού, ηλεκτρικού ρεύματος και αερίου

Σχέδιο	Παράμετροι
Συνολική κατανομή ισχύος	1600KVA (Η πραγματική συνολική ισχύς που χρησιμοποιείται είναι περίπου 1000KVA)
Πίεση πηγής αερίου	0.6MPa
Πίεση πηγής νερού	00,15 MPa έως 0,30 MPa
Απαιτήσεις για πηγή συμπιεσμένου αέρα	1000L/min
Συνολική ροή νερού	1200L/min
Διάστημα απασχόλησης του εξοπλισμού * πλάτος περίπου.	60m*10m
