Τρίνταφάρ Τελικά αυτόματη γραμμή παραγωγής ψεκαστήρων μετασχηματιστή

Μεγάλες Εικόνας : Τρίνταφάρ Τελικά αυτόματη γραμμή παραγωγής ψεκαστήρων μετασχηματιστή

Λεπτομέρειες:

Place of Origin:	China
Μάρκα:	Trintfar
Πιστοποίηση:	CE

Πληρωμής & Αποστολής Όροι:

Minimum Order Quantity:	1
Τιμή:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

Επικοινωνία

Τρίνταφάρ Τελικά αυτόματη γραμμή παραγωγής ψεκαστήρων μετασχηματιστή

περιγραφή

Power:	12 * 50 KVA	AC power supplies:	12 sets
Seam welding speed:	0-2.8 m/min	Grabbing method:	Cylinder clamps material, gripper turns 90° to place on rack
Material cart working method:	Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full
Επισημαίνω:	12 * 50 KVA γραμμή παραγωγής φτερούγων θερμαντήρων μετασχηματιστή , Τεχνική γραμμή παραγωγής πλήρως αυτόματου μετασχηματιστή

Περιγραφές προϊόντων

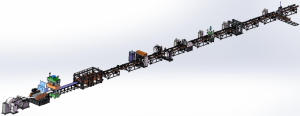

Η ροή εργασίας

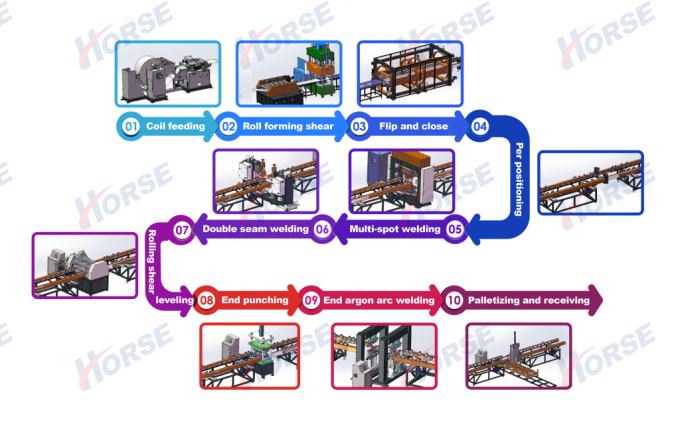

Η ροή εργασίας:Αποσύνδεση→ σχηματισμός ρολ→ υδραυλικό πρέσσο→ στροφή → πολλαπλή συγκόλληση σημείων→ συγκόλληση πλευρικών ρευμάτων → συγκόλληση κεφαλής → πλευρική κοπή → κοπή κεφαλής → τελικό προϊόν → αυτόματη συσκευή στοίβασης πάνελ

Κύριο εξοπλισμό

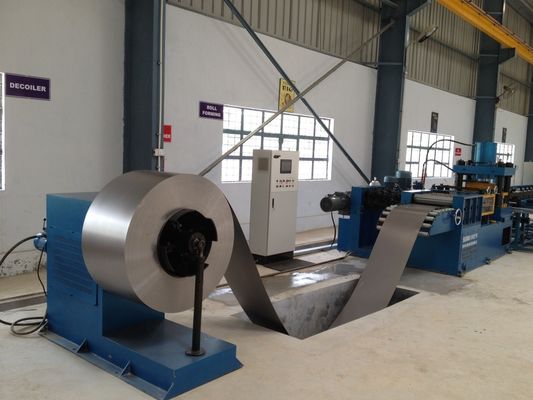

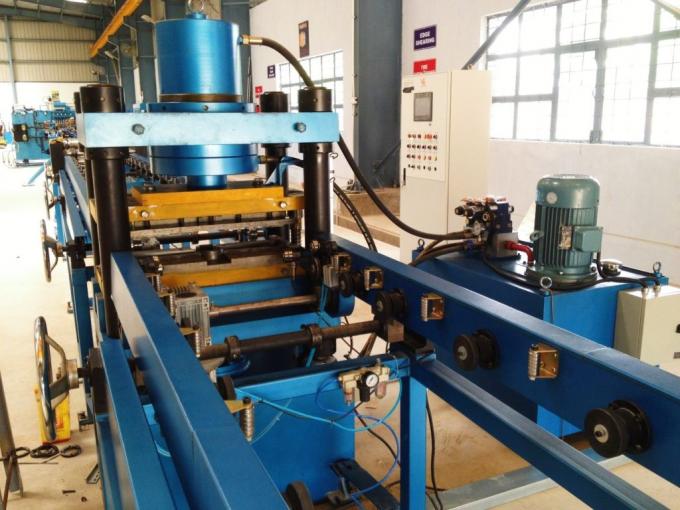

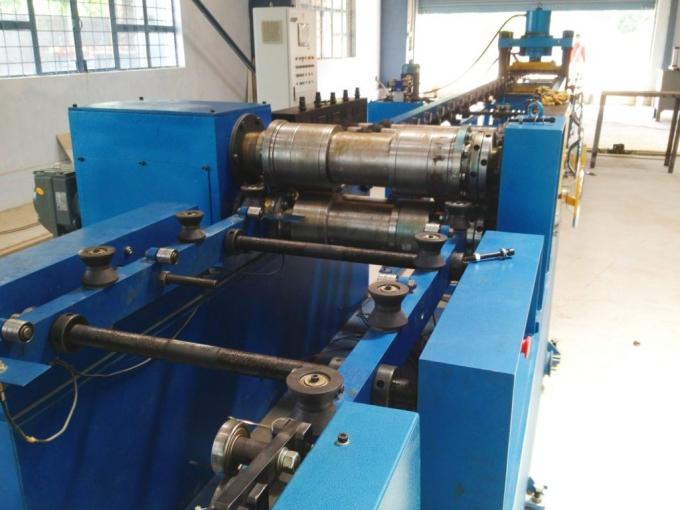

Σταθμός σχηματισμού κυλίνδρων

Ταχύτητα κύλισης: 6-14 m/min

Προσαρμόσιμη πίεση

Τελική τρύπα: υδραυλικό πρέσο 315 τόνων

Ροταριακός κωδικοποιητής & servo drive για την ακρίβεια μήκους/μέτρου των πτερυγίων

Μηχανισμός ισοπέδωσης εξασφαλίζει την επίπεδεια του ενιαίου κομμάτι

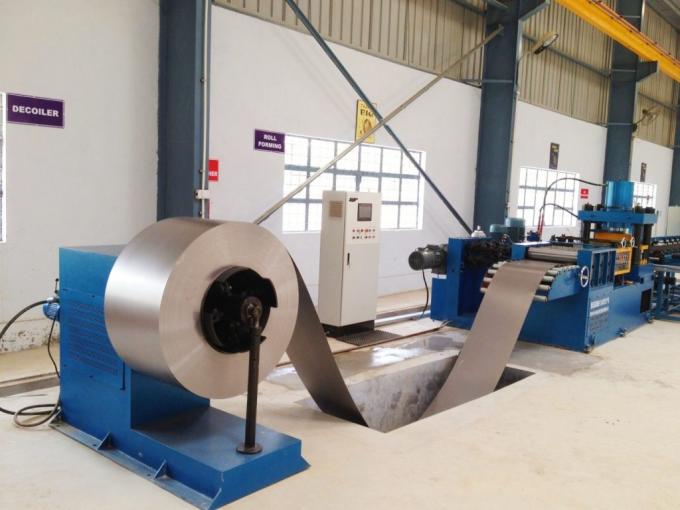

Μη τυλιγμένα υλικά που τοποθετούνται σε ράφι εκφόρτωσης 5 τόνων μέσω φορτωτικού καροτσιού και τυλιγμένα σε φύλλα

Προαιρετικός θάλαμος αποθήκευσης ανά αίτηση πελάτη

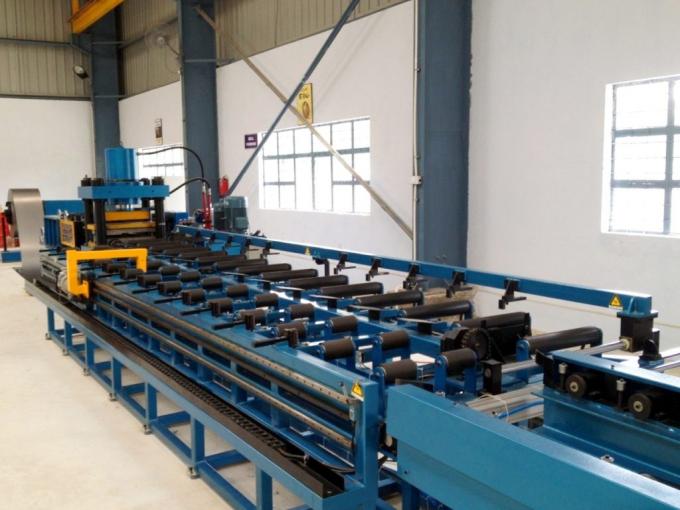

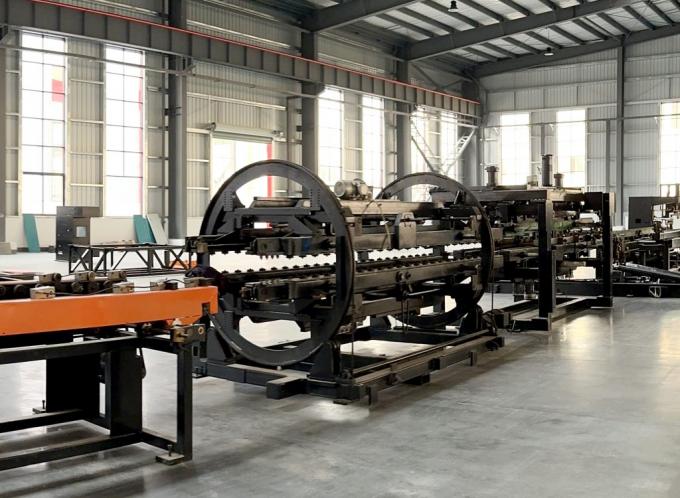

Σταθμός αναστροφής και σύνδεσης

Ταχύτητα μεταφοράς: 5-15 m/min

180° αναστροφή των πτερυγίων του ψυγείου

Συσκευή αναστροφής: περιστρεφόμενο ράφι, ράφι αναστροφής, σύστημα μεταφοράς, συσκευή αναστροφής, συσκευή ώθησης κλπ.

Το πρώτο φύλλο φτάνει στην προεπιλεγμένη θέση → αναποδογυρίζεται στο αντίθετο ράφι μεταφοράς

Το δεύτερο φύλλο φτάνει στην προκαθορισμένη θέση → η συσκευή ώθησης το μετακινεί στο πρώτο φύλλο, ολοκληρώνοντας τη σύνδεση

Σταθμός προ-ζυγισμού με διπλή κεφαλή

Δύο σετ συσκευών πίεσης για την τοπική συγκόλληση

Δύναμη: 60 KVA

Μετά την αναστροφή και την συναρμολόγηση, η μηχανή συγκόλλησης προ-τόπου ευθυγραμμίζει και σταθεροποιεί τα εργασιακά κομμάτια για συγκόλληση πολλών σημείων

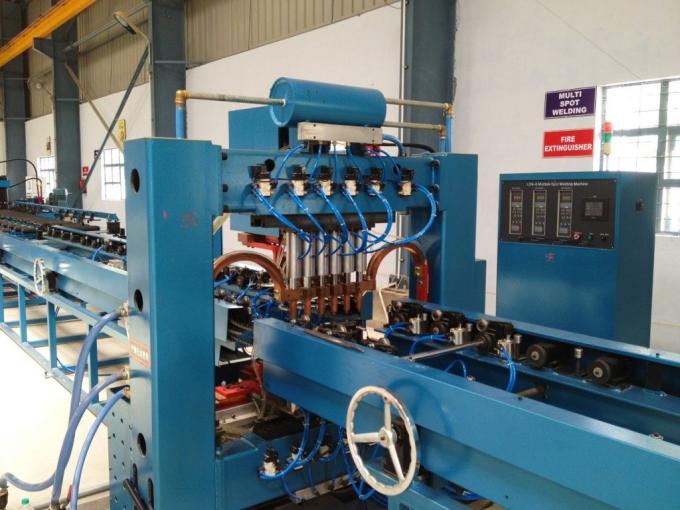

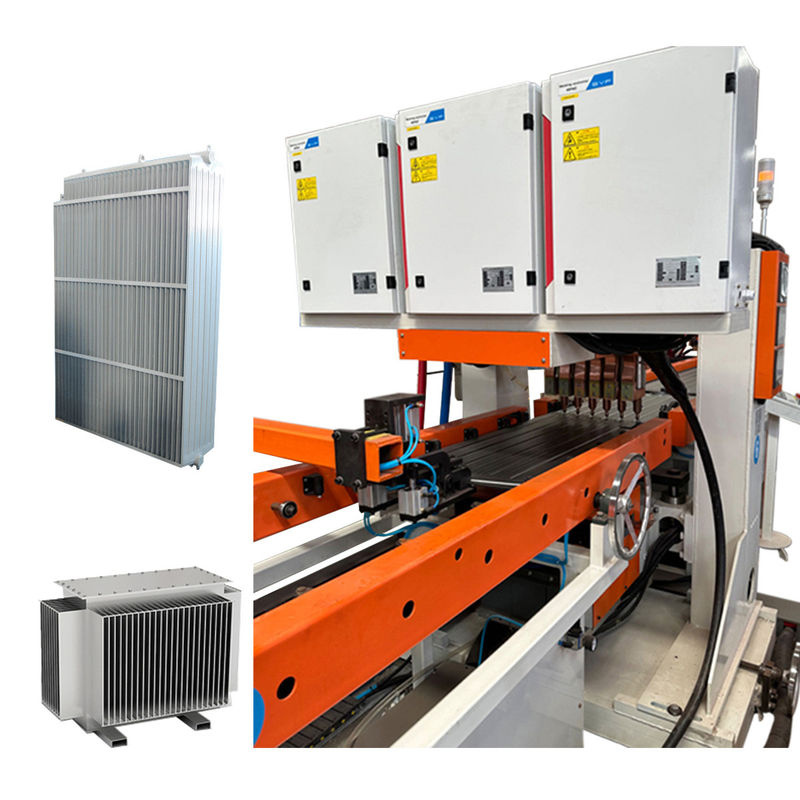

Σταθμός συγκόλλησης πολλαπλών σημείων με γκάντρι

12 σετ συσκευών πίεσης για τοποθετική συγκόλληση

Κεφαλή συγκόλλησης διπλής κεφαλής, 6 σημεία ανά σειρά

Ηλεκτρικές πηγές εναλλασσόμενης ενέργειας: 12 σετ

Δύναμη: 12 * 50 KVA

Διπλή συγκόλληση για βελτίωση της απόδοσης

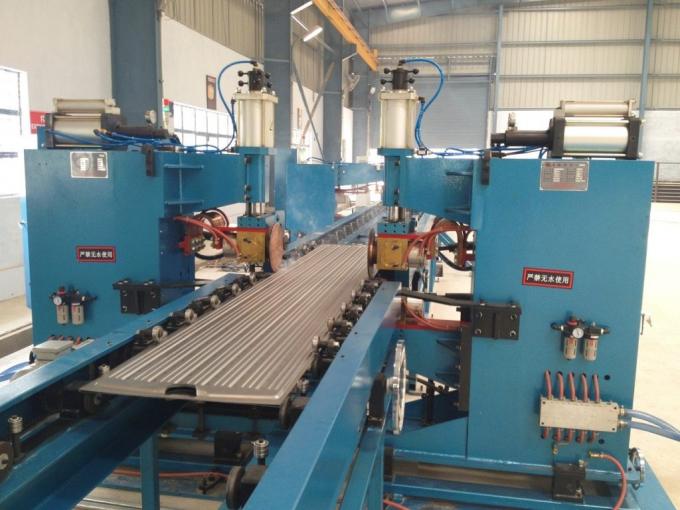

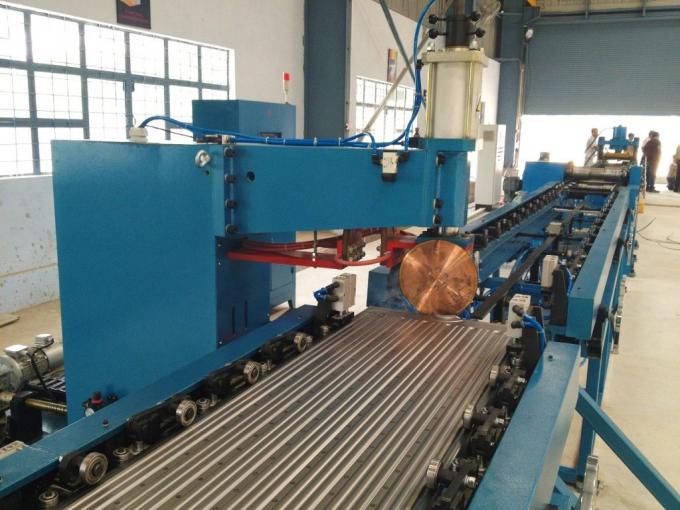

Στάσεις συγκόλλησης διπλής όψης

Δύο σετ μηχανών συγκόλλησης με συγκόλληση, με συμμετρική διάταξη

4 σύνολα κεφαλών πίεσης συγκόλλησης

Δύο σετ τροφοδοτήσεων συγκόλλησης μεταβλητής συχνότητας

Δύναμη: 2 * 160 KVA

Μέγιστη πίεση: 12.000 N

Διαφορετικός μηχανισμός μετάδοσης

Ταχύτητα συγκόλλησης: 0-2,8 m/min

Σταθμός συρρίκνωσης και εξισορρόπησης

Αποτελείται από μηχανικό κιβώτιο, συσκευή κίνησης, συσκευή κοπής, μηχανισμό θρυμματισμού άκρων, μηχανισμό ισοπέδωσης, ηλεκτρονικό σύστημα ελέγχου, πνευματικό σύστημα κλπ.

Δίσκος κοπής κυλίνδρων και από τις δύο πλευρές· δίσκος κοπής από κράμα χάλυβα εργαλείου (ανθεκτικός στις συγκρούσεις, ανθεκτικός στην φθορά, μακρά διάρκεια ζωής)

Ταχύτητα κοπής κυλίνδρων: 2-6 m/min

Δύναμη κίνησης: 4 kW

Τελικός σταθμός τρύπησης

Αποτελείται από βάση, μηχανισμό ανύψωσης, πλαίσιο τρύπησης, τρύπησης, κύλινδρο τρύπησης, κύλινδρο ανύψωσης και υδραυλικό σταθμό

Χρησιμοποιείται για την κοπή των χαλαρών άκρων για τη διασφάλιση της ευθυγράμμισης και της σταθερότητας των ακτών

Πυροβολή πεθαίνει με βελονισμένη άκρη για τη μείωση της δύναμης τρύπησης

Πίεση της μηχανής τρύπησης: 160 T

Σταθμός συγκόλλησης τόξου άργονου

2 σετ εξοπλισμού, τοποθετημένοι συμμετρικά

1 σετ για συγκόλληση εμπρόσθιας άκρης, 1 σετ για συγκόλληση πίσω άκρου του εργασιακού στοιχείου

4 σύνολα τροφοδοτών συγκόλλησης με τόξο αργόνου της Panasonic

Πεδίο ρεύματος: 5-315 A

Ταχύτητα συγκόλλησης: 300-600 mm/min

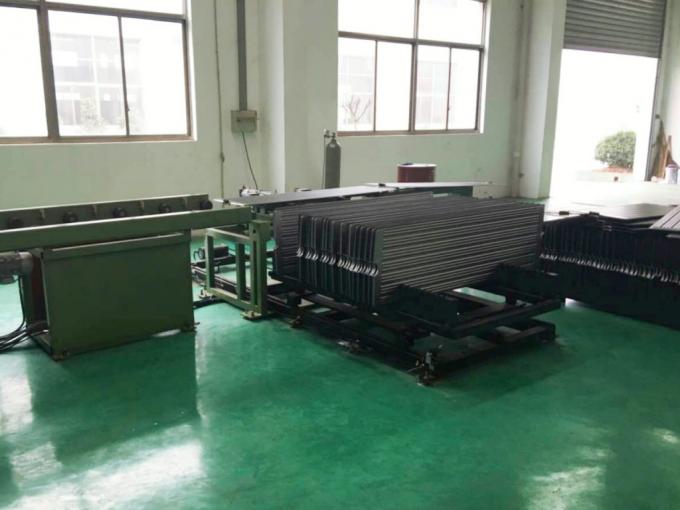

Σταθμός παλλέτισης

Ποσότητα αποθήκευσης ανά ράφι παλετοποίησης: 40 τεμάχια

Απόσταση ανάμεσα στις παλέτες: 45 mm

Μέθοδος πρόσφυσης: υλικό για τη σύσφιξη κυλίνδρου, η λαβή περιστρέφεται κατά 90° για να τοποθετηθεί στο ράφι

Μέθοδος λειτουργίας καροτσούλης υλικών: κίνηση servo stepping, μετακινείται στην επόμενη θέση μετά την τοποθέτηση 1 κομμάτι, χειροκίνητη αντικατάσταση καροτσούλας όταν το ράφι είναι γεμάτο

Μηχανές προαιρετικού εξοπλισμού

Μηχανή τρύπησης σωλήνων κεφαλής

Η μηχανή χτυπήματος κεφαλής υποδεικνύει αυτόματα για να δημιουργήσει έως και 40 ζευγάρια slots σε έναν σωλήνα (μέγιστο 40 πάνελ).Η εσωτερική υποστήριξη αποτρέπει την παραμόρφωση κατά τη διάρκεια της τρύπησηςΧρόνος κύκλου ανά γροθιά: ~ 6 δευτερόλεπτα.

Συσκευή συναρμολόγησης

Το οριζόντιο σύστημα συναρμολόγησης βοηθά στην συναρμολόγηση των πάνελ του ψυγείου σε σωλήνες κεφαλής.Το ένα άκρο ρυθμίζεται χειροκίνητα για μήκος, ενώ το άλλο άκρο χρησιμοποιεί ένα υδραυλικό πρέσο για να κρατήσει και να τοποθετήσει για την συγκόλληση της γωνίας.

Γύρνα το τραπέζι για συναρμολόγηση συγκόλλησης

Η συσκευή μετατροπής με κινητήρα έχει σχεδιαστεί για να μετατοπίζει τα στοιχεία του ψυγείου για το σύνολο του ψυγείου, μετά την συγκόλληση του σωλήνα κεφαλής από τη μία πλευρά, και στη συνέχεια να μετατοπίζει τον ψυγείο για να συγκόλληση την άλλη πλευρά.

Άλλες πληροφορίες

Λεπτομέρειες για το προϊόν

Η γραμμή παραγωγής φτερών θερμαντήρων μετασχηματιστή άλογου Trintfar πληροί διεθνή πρότυπα και προσφέρει πιο οικονομική και ανταγωνιστική τιμή.

Πλήρως αυτόματο μετασχηματιστή

Αποτελέσματα παραγωγής

Κατάλογος διαμορφώσεων εξοπλισμού

- Όχι, όχι.	Ονομασία	Σχήμα	Αριθμός	Μονάδα
1	Μηχανή εκτύπωσης	FJJ-0-0	1	Εγκατάσταση
2	Μηχανή κοπής για το σχηματισμό κυλίνδρων	CXJ-0-0	1	Εγκατάσταση
3	Μηχανές στροφής και συναρμολόγησης	FZJ-0-0	1	Εγκατάσταση
4	Μηχανή προ-ζυγισμού με διπλή κεφαλή	DN60-2C	1	Μονάδα
5	Μηχανή συγκόλλησης σημείων 12 κεφαλών	LM-12C	1	Μονάδα
6	Μηχανή συγκόλλησης διπλής όψης	2*FVM160-2C	1	Μονάδα
7	Μηχανή κυλίνδρου και ισοπέδωσης	JPJ-0-0	1	Μονάδα
8	Μηχανή τρύπησης άκρων	CQJ-0-0	1	Μονάδα
9	Μηχανή συγκόλλησης τόξου με άκρο αργόνου	YHH-4C	2	Μονάδα
10	Μηχανή στοίβασης τελικού προϊόντος	MDJ-0-0	1	Μονάδα
11	Συσκευή μεταφοράς	ΣΣΤ-0-0	10	Μονάδα

Σύστημα ελέγχου

Πνευματικές συσκευές	Αεροπορία
Έλεγχος	Mitsubishi ή Siemens
Συστήματα εφοδιασμού	Γιάσκαβα
Λεχνουργήματα και ενεργοποιητές γραμμικού χαρακτήρα	THK
Υδραυλικά	Γιούτσι
Ηλεκτρική	Schneider, Siemens
