Τεχνική γραμμή παραγωγής πλήρως αυτόματου μετασχηματιστή
Ολόκληρη η γραμμή αποτελείται από αυτόματο αποσύρτη, πρώην ρολό, πλατφόρμα στροφής, πολλαπλές συγκολλητές σημείων, μηχανή συγκόλλησης πλευρικών ραμμάτων, μηχανή συγκόλλησης κεφαλής, μηχανή πλευρικής κοπής, μηχανή κοπής κεφαλής,και πίνακα διαβίβασης, μεταξύ άλλων.
Τα διαθέσιμα μεγέθη είναι τα 320, 460, 480, 520 και 535, ή μπορούν να σχεδιαστούν με βάση τις ειδικές απαιτήσεις του πελάτη.
Το μήκος του πάνελ κυμαίνεται από 1000 mm έως 4500 mm. Όλη η γραμμή είναι πλήρως αυτόματη, εξασφαλίζοντας υψηλή ποιότητα προϊόντος και υψηλής απόδοσης που πληροί πρότυπα παγκόσμιας κλάσης.
Ρυθμισμός εργασίας:Αποσύλιξη→συσκευασμός ρολ→υδραυλικός πρέσος→στροφή → πολλαπλή συγκόλληση σημείων→ συγκόλληση πλευρικών ρευμάτων → συγκόλληση κεφαλής → πλευρική κοπή → κοπή κεφαλής → τελικό προϊόν → αυτόματη συσκευή στοίβασης πάνελ

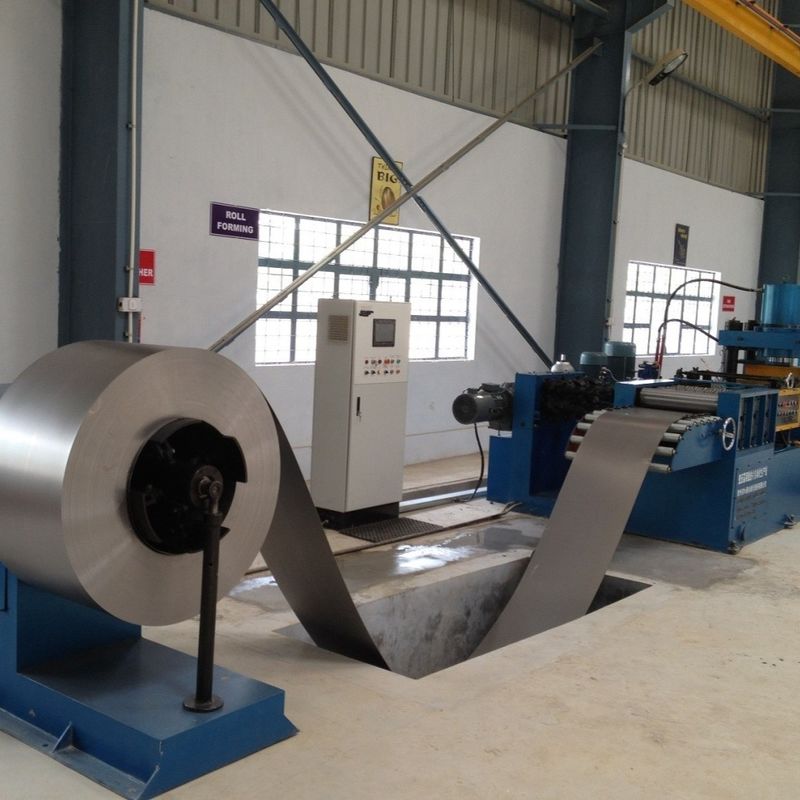

Σταθμός σχηματισμού κυλίνδρων
Ταχύτητα κύλισης: 6-14 m/min
Προσαρμόσιμη πίεση
Τελική τρύπα: υδραυλικό πρέσο 315 τόνων
Ροταριακός κωδικοποιητής & servo drive για την ακρίβεια μήκους/μέτρου των πτερυγίων
Μηχανισμός ισοπέδωσης εξασφαλίζει την επίπεδεια του ενιαίου κομμάτι
Μη τυλιγμένα υλικά που τοποθετούνται σε ράφι εκφόρτωσης 5 τόνων μέσω φορτωτικού καροτσιού και τυλιγμένα σε φύλλα
Προαιρετικός θάλαμος αποθήκευσης ανά αίτηση πελάτη
Σταθμός αναστροφής και σύνδεσης
Ταχύτητα μεταφοράς: 5-15 m/min
180° αναστροφή των πτερυγίων του ψυγείου
Συσκευή αναστροφής: περιστρεφόμενο ράφι, ράφι αναστροφής, σύστημα μεταφοράς, συσκευή αναστροφής, συσκευή ώθησης κλπ.
Το πρώτο φύλλο φτάνει στην προεπιλεγμένη θέση → αναποδογυρίζεται στο αντίθετο ράφι μεταφοράς
Το δεύτερο φύλλο φτάνει στην προκαθορισμένη θέση → η συσκευή ώθησης το μετακινεί στο πρώτο φύλλο, ολοκληρώνοντας τη σύνδεση
Σταθμός προ-ζυγισμού με διπλή κεφαλή
Δύο σετ συσκευών πίεσης για την τοπική συγκόλληση
Δύναμη: 60 KVA
Μετά την αναστροφή και την συναρμολόγηση, η μηχανή συγκόλλησης προ-τόπου ευθυγραμμίζει και σταθεροποιεί τα εργασιακά κομμάτια για συγκόλληση πολλών σημείων

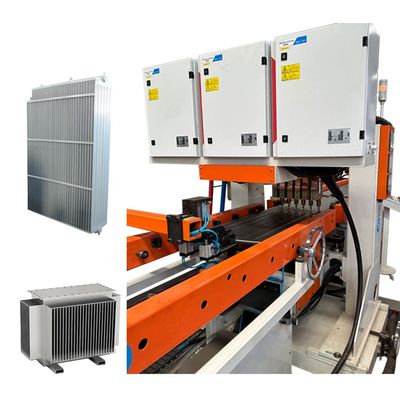

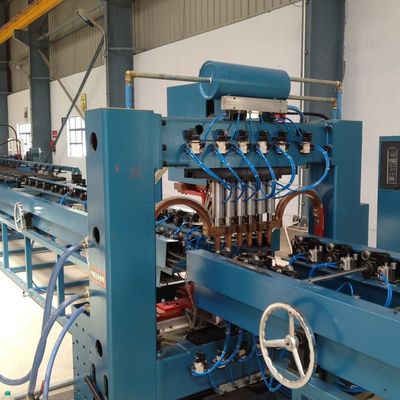

Σταθμός συγκόλλησης πολλαπλών σημείων με γκάντρι
12 σετ συσκευών πίεσης για τοποθετική συγκόλληση
Κεφαλή συγκόλλησης διπλής κεφαλής, 6 σημεία ανά σειρά
Ηλεκτρικές πηγές εναλλασσόμενης ενέργειας: 12 σετ
Δύναμη: 12 * 50 KVA
Διπλή συγκόλληση για βελτίωση της απόδοσης

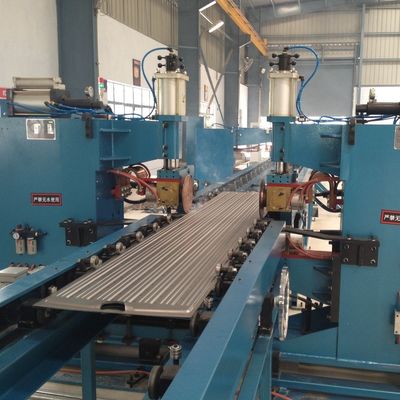

Στάσεις συγκόλλησης διπλής όψης
Δύο σετ μηχανών συγκόλλησης με συγκόλληση, με συμμετρική διάταξη
4 σύνολα κεφαλών πίεσης συγκόλλησης
Δύο σετ τροφοδοτήσεων συγκόλλησης μεταβλητής συχνότητας
Δύναμη: 2 * 160 KVA
Μέγιστη πίεση: 12.000 N
Διαφορετικός μηχανισμός μετάδοσης
Ταχύτητα συγκόλλησης: 0-2,8 m/min
Σταθμός συρρίκνωσης και εξισορρόπησης
Αποτελείται από μηχανικό κιβώτιο, συσκευή κίνησης, συσκευή κοπής, μηχανισμό θρυμματισμού άκρων, μηχανισμό ισοπέδωσης, ηλεκτρονικό σύστημα ελέγχου, πνευματικό σύστημα κλπ.
Δίσκος κοπής κυλίνδρων και από τις δύο πλευρές· δίσκος κοπής από κράμα χάλυβα εργαλείου (ανθεκτικός στις συγκρούσεις, ανθεκτικός στην φθορά, μακρά διάρκεια ζωής)
Ταχύτητα κοπής κυλίνδρων: 2-6 m/min
Δύναμη κίνησης: 4 kW
Αποτελείται από βάση, μηχανισμό ανύψωσης, πλαίσιο τρύπησης, τρύπησης, κύλινδρο τρύπησης, κύλινδρο ανύψωσης και υδραυλικό σταθμό
Χρησιμοποιείται για την κοπή των χαλαρών άκρων για τη διασφάλιση της ευθυγράμμισης και της σταθερότητας των ακτών
Πυροβολή πεθαίνει με βελονισμένη άκρη για τη μείωση της δύναμης τρύπησης
Πίεση της μηχανής τρύπησης: 160 T
Σταθμός συγκόλλησης τόξου άργονου
2 σετ εξοπλισμού, τοποθετημένοι συμμετρικά
1 σετ για συγκόλληση εμπρόσθιας άκρης, 1 σετ για συγκόλληση πίσω άκρου του εργασιακού στοιχείου
4 σύνολα τροφοδοτών συγκόλλησης με τόξο αργόνου της Panasonic
Πεδίο ρεύματος: 5-315 A
Ταχύτητα συγκόλλησης: 300-600 mm/min
Ποσότητα αποθήκευσης ανά ράφι παλετοποίησης: 40 τεμάχια
Απόσταση ανάμεσα στις παλέτες: 45 mm
Μέθοδος πρόσφυσης: υλικό για τη σύσφιξη κυλίνδρου, η λαβή περιστρέφεται κατά 90° για να τοποθετηθεί στο ράφι
Μέθοδος λειτουργίας καροτσούλης υλικών: κίνηση servo stepping, μετακινείται στην επόμενη θέση μετά την τοποθέτηση 1 κομμάτι, χειροκίνητη αντικατάσταση καροτσούλας όταν το ράφι είναι γεμάτο
